Akıllı Görüntü Alanı Hesaplayıcı: Lens tipi, hedef, mesafe ve ürün seçimi
Bir bakışta 2D görüntü sensörleri
| İletişim arayüzü | İşletme arayüzü | Aydınlatma | Lens | Ürün no. |
| Ethernet TCP/IP |
 (8-kutup, A- kodlu) |
RGB-W (polarizasyon filtresi entegre) |
Standart 16° | O2D500 |
| Geniş açı 30° | O2D502 | |||
| Teleobjektif 10° | O2D504 | |||
| Kızılötesi | Standart 16° | O2D520 | ||
| Geniş açı 30° | O2D522 | |||
| Teleobjektif 10° | O2D524 | |||
 5-kutup, L-kodlu (Uyumluluk Sınıfı B) |
RGB-W (polarizasyon filtresi entegre) |
Standart 16° | O2D510 | |
| Geniş açı 30° | O2D512 | |||
| Teleobjektif 10° | O2D514 | |||
| Kızılötesi | Standart 16° | O2D530 | ||
| Geniş açı 30° | O2D532 | |||
| Teleobjektif 10° | O2D534 | |||
(5-kutup, A-kodlu) |
RGB-W (polarizasyon filtresi entegre) |
Standart 16° | O2D540 | |
| Geniş açı 30° | O2D542 | |||
| Teleobjektif 10° | O2D544 | |||
| Kızılötesi | Standart 16° | O2D550 | ||
| Geniş açı 30° | O2D552 | |||
| Teleobjektif 10° | O2D554 |
Kablolama ve tetikleme
Görüntü yakalama, tetik girişine bağlı olan bir ikili sensör (örn. ışık sensörü), proses arayüzü (EtherNet/IP veya TCP/IP) üzerinden bir komut veya sabit olan bir kare hızı ile sürekli bir şekilde tetiklenebilir.
Aşağıda yer alan bağlantı şemaları, konektör versiyonuna göre görüntü ve tetikleyici sensörlerin kablolamasını göstermektedir:
Soldan sağa: 8 kutup A kodlu, 5 kutup A kodlu ve 5 kutup, L kodlu
Ek aydınlatma
O2D kod okuyucusunda yer alan entegre LED ışık kaynağı çoğu uygulama için yeterli aydınlatma sağlarken, ek harici aydınlatmanın gerektiği uygulamalar da mevcuttur.
| Tip | Kırmızı ışık | Kızılötesi | Beyaz ışık | Işıklandırılmış alan | Açıklama |
|---|---|---|---|---|---|

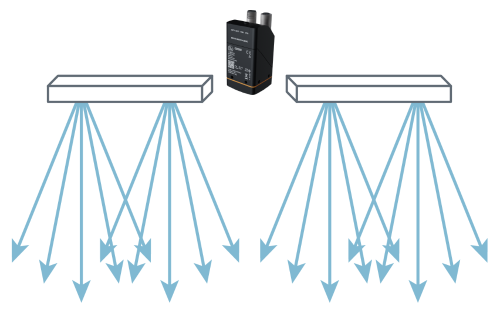

 Bar |
O2D921 | O2D922 | O2D923 | 10 x 75 mm | Yüksek oranda yaygın ve neredeyse gölgesiz aydınlatma |
| O2D924 | O2D925 | O2D926 | 10 x 150 mm | ||

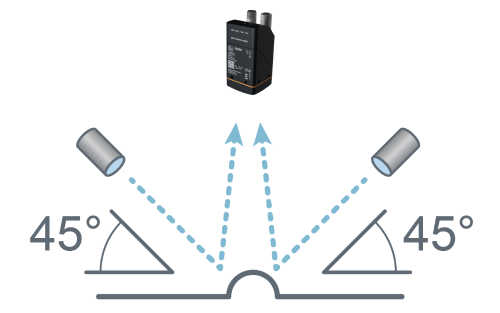

 Karanlık alan |
O2D920 | - | - | Ø 90 mm | İğneli kodlar gibi yüzey karakteristiklerini vurgular |

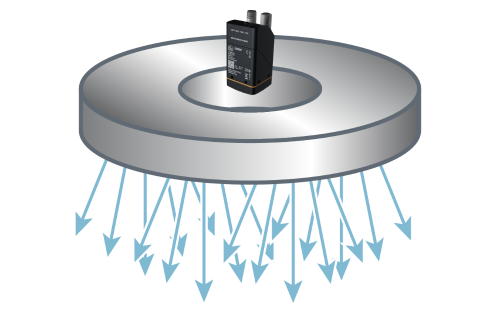

 Halka |
O2D915 | O2D917 | O2D919 | Ø 106 mm dış Ø 66 mm iç |
Homojen ve neredeyse gölgesiz aydınlatma |

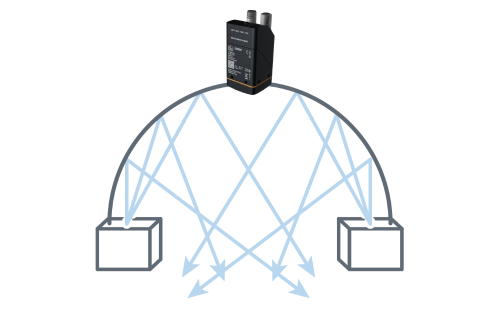

 Dome |
O2D931 | O2D930 | O2D930 | 80 x 80 mm |
Çok açılı aydınlatma, zorlu hedef şekillerinde yer alan sıcak noktaları ortadan kaldırır - "bulutlu gün ışığı". |
| O2D933 | O2D932 | O2D932 | 130 x 130 mm | ||

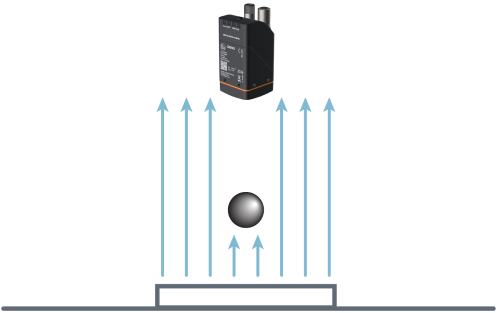

 Arka fon |
O2D940 | O2D941 | - | 25 mm dikdörtgen | Dış kenarda keskin bir siyah/beyaz kontur oluşturur |
| O2D942 | O2D943 | - | 50 mm 2 | ||
| O2D944 | O2D945 | - | 100 mm 2 |
