| Cechy produktu |
| Liczba wejść i wyjść |
Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 |
| Zakres pomiarowy |
| -1...16 bar |
-14,6...232 psi |
-0,1...1,6 MPa |
|
| Przyłącze procesowe |
połączenie gwintowane G 1 gwint zewnętrzny stożek uszczelniający Uwaga: Urządzenie może być instalowane tylko w przyłączu procesowym dla stożka uszczelniającego G1.; Stożek uszczelniający G1 urządzenia nadaje się tylko do adapterów z metalowym ogranicznikiem końcowym. |
| Aplikacja |
| Konstrukcja |
styki pozłacane |
| Aplikacja |
montaż zabudowany do przemysłu spożywczego |
| Media |
Media lepkie i zawiesiny; ciecze i gazy |
| Temperatura medium [°C] |
-25...150 |
| Minimalne ciśnienie niszczące |
|
| Wytrzymałość na ciśnienie |
|
| Odporność na podciśnienie [mbar] |
-1000 |
| Rodzaj ciśnienia |
ciśnienie względne; próżnia |
| Brak strefy martwej |
tak |
| Dane elektryczne |
| Min. rezystancja izolacji [MΩ] |
100; (500 V DC) |
| Klasa ochrony |
III |
| Zabezpieczenie przed odwrotną polaryzacją |
tak |
| Zintegrowana funkcja Watchdog |
tak |
| 2-przewodowy |
| Napięcie zasilania [V] |
20...30 DC |
| Pobór prądu [mA] |
3,5...21,5 |
| Czas rozruchu [s] |
< 1 |
| 3-przewodowy |
| Napięcie zasilania [V] |
18...30 DC |
| Pobór prądu [mA] |
5...45; (430 bei max. Laststrom) |
| Czas rozruchu [s] |
< 0,5 |
| Wejścia / wyjścia |
| Liczba wejść i wyjść |
Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 |
| Wyjścia |
| Łączna liczba wyjść |
2 |
| Sygnał wyjściowy |
sygnał przełączający; sygnał analogowy; IO-Link |
| Wykonanie elektryczne |
PNP/NPN |
| Liczba wyjść binarnych |
2 |
| Funkcja wyjścia |
normalnie otwarte / zamknięte; (parametryzowalna) |
| Liczba wyjść analogowych |
1 |
| Analogowe wyjście prądowe [mA] |
4...20, odwracalny; (skalowany) |
| Zabezpieczenie przed zwarciem |
tak |
| Typ zabezpieczenia przed zwarciem |
impulsowe |
| Zabezpieczenie przed przeciążeniem |
tak |
| 2-przewodowy |
| Maks. obciążenie [Ω] |
300 |
| 3-przewodowy |
| Maks. spadek napięcia wyjścia przełączającego DC [V] |
2 |
| Prąd obciążenia wyjścia przełączającego DC [mA] |
100 |
| Częstotliwość przełączania DC [Hz] |
125 |
| Maks. obciążenie [Ω] |
(Ub - 10 V) / 21,5 mA; 650 Ω (Ub = 24 V) |
| Zakres pomiaru / nastaw |
| Zakres pomiarowy |
| -1...16 bar |
-14,6...232 psi |
-0,1...1,6 MPa |
|
| Punkt przełączania SP |
| -0,98...16 bar |
-14,2...232,1 psi |
-0,098...1,6 MPa |
|
| Punkt resetu rP |
| -1...15,98 bar |
-14,5...231,7 psi |
-0,1...1,598 MPa |
|
| Wyjście analogowe / dolna wartość |
| -1...12,8 bar |
-14,5...185,6 psi |
-0,1...1,28 MPa |
|
| Wyjście analogowe / górna wartość |
| 2,2...16 bar |
31,9...232,1 psi |
0,22...1,6 MPa |
|
| Min. różnica między SP a rP |
| 0,03 bar |
0,4 psi |
0,003 MPa |
|
| W krokach co |
| 0,01 bar |
0,1 psi |
0,001 MPa |
|
| Ustawienia fabryczne |
|
SP1 = 4,00bar |
rP1 = 3,68 bar |
|
SP2 = 12,00 bar |
rP2 = 11,68 bar |
|
ASP = 0,00 bar |
AEP = 16,00 bar |
|
dAP = 0,06 s |
dAA = 0,06 s |
|
| Monitoring temperatury |
| Zakres pomiarowy |
| -25...150 °C |
-13...302 °F |
|
| Dokładność / odchylenie |
| Dokładność punktu przełączania [% zakresu] |
< ± 0,2; (DIN EN IEC 62828-1; Turn down 1:1) |
| Powtarzalność [% zakresu] |
< ± 0,1; (z wahaniami temperatury < 10 K; Turn down 1:1) |
| Odchyłka od charakterystyki [% zakresu] |
< ± 0,2; (DIN IEC EN 62828-1 włącznie z błędem punktu zerowego i zakresu, nieliniowością, histerezą; Turn down 1:1) |
| Odchylenie liniowości [% zakresu] |
< ± 0,15; (Turn down 1:1) |
| Odchylenie histerezy [% zakresu] |
< ± 0,15; (Turn down 1:1) |
| Stabilność długotrwała [% zakresu] |
< ± 0,1; (Turn down 1:1; na rok) |
| Całkowita odchyłka w całym zakresie temperatur |
| Zakres temperatury |
całkowita odchyłka |
| -25...15 °C |
Odchyłka od charakterystyki ± 0,05 % der Spanne / 10 K |
| 15...80 °C |
Odchyłka od charakterystyki |
| 80...150 °C |
Odchyłka od charakterystyki ± 0,1 % der Spanne / 10 K |
|
| Uwaga |
więcej szczegółów można znaleźć w rozdziale wykresy i schematy |
| Monitoring temperatury |
| Dokładność [K] |
± 2,5+ (0,08 x ( Umgebungstemperatur - Mediumtemperatur )) |
| Powtarzalność [K] |
± 0,2 |
| Rozdzielczość [K] |
0,2 |
| Czasy reakcji |
| Tłumienie wartości procesowej dAP [s] |
0...99,99 |
| Tłumienie wyjścia analogowego dAA [s] |
0...99,99 |
| 2-przewodowy |
| Czas odpowiedzi skokowej wyjścia analogowego [ms] |
30 |
| 3-przewodowy |
| Minimalny czas odpowiedzi wyjścia przełączającego (dAP) [ms] |
3 |
| Czas odpowiedzi skokowej wyjścia analogowego [ms] |
7 |
| Monitoring temperatury |
| Odpowiedź dynamiczna T05 / T09 [s] |
< 35 / < 135; (DIN EN 60751 woda ; > 0,9 m/s) |
| Interfejsy |
| Interfejs komunikacyjny |
IO-Link |
| Typ transmisji |
COM2 (38,4 kBaud) |
| IO-Link Revision |
1.1 |
| Norma SDCI |
IEC 61131-9 |
| Profil |
Identification and Diagnosis (0x4000), Measurement Data Channel (0x800A) |
| SIO tryb |
tak |
| Wymagany typ portu master |
A |
| Min.czas cyklu procesu [ms] |
5,6 |
| Rozdzielczość IO-Link - ciśnienie [bar] |
0,0005 |
| Temperatura rozdzielczości IO-Link [K] |
0,2 |
| Dane procesowe IO-Link (cykliczne) |
| Funkcja |
długość bajtu |
| Ciśnienie |
32 |
| temperatura |
32 |
| status urządzenia |
4 |
| informacje o przełączaniu binarnym |
2 |
|
| Funkcje IO-Link (acykliczne) |
nazwa przypisana do aplikacji; temperatura wewnętrzna; licznik godzin pracy; licznik cykli przełączania; Licznik pików ciśnienia |
| Obsługiwane DeviceID |
| Typ działania |
DeviceID |
| domyślnie |
1147 d |
|
| Warunki pracy |
| Temperatura otoczenia [°C] |
-25...80 |
| Temperatura składowania [°C] |
-40...100 |
| Ochrona |
IP 67; IP 68; IP 69K |
| Testy / dopuszczenia |
| EMC |
|
| Odporność na wstrząsy |
| DIN EN 60068-2-27 |
50 g (11 ms) |
|
| Odporność na wibracje |
| DIN EN 60068-2-6 |
20 g (10...2000 Hz) |
|
| MTTF [lata] |
214 |
| Uwaga dotycząca dopuszczeń |
| certyfikat testów fabrycznych dostępny do pobrania ze strony www.factory-certificate.ifm |
|
| Dopuszczenie UL |
| Dopuszczenie UL numer |
J049 |
| Numer UL |
E174189 |
|
| Dane mechaniczne |
| Waga [g] |
384,7 |
| Materiał |
stal nierdzewna (1.4404 / 316L); FKM; PTFE; PBT; PEI; PFA |
| Materiały części w kontakcie z medium |
ceramika (99,9 % Al2 O3); stal kwasoodporna (1.4435 / 316L); charakterystyka powierzchniowa: Ra < 0,4 / Rz 4; PTFE |
| Min. liczba cykli ciśnienia |
100 milionów |
| Moment dokręcający [Nm] |
20 |
| Przyłącze procesowe |
połączenie gwintowane G 1 gwint zewnętrzny stożek uszczelniający Uwaga: Urządzenie może być instalowane tylko w przyłączu procesowym dla stożka uszczelniającego G1.; Stożek uszczelniający G1 urządzenia nadaje się tylko do adapterów z metalowym ogranicznikiem końcowym. |
| Wyświetlacze / elementy robocze |
| Wyświetlacz |
| Jednostka wyświetlana |
LED, kolor zielony |
| Stan wyjścia |
LED, kolor żółty |
| Wyświetlanie funkcji |
wyświetlacz alfanumeryczny, 4-cyfrowy |
| Wartość mierzona |
wyświetlacz alfanumeryczny, 4-cyfrowy |
|
| Jednostka wyświetlana |
bar; psi; MPa |
| Uwagi |
| Sztuk w opakowaniu |
1 szt. |
| Połączenie elektryczne |
| Podłączenie |
Konektor: 1 x M12; kodowanie: A; Styki: pozłacane |
| diagramy i wykresy |

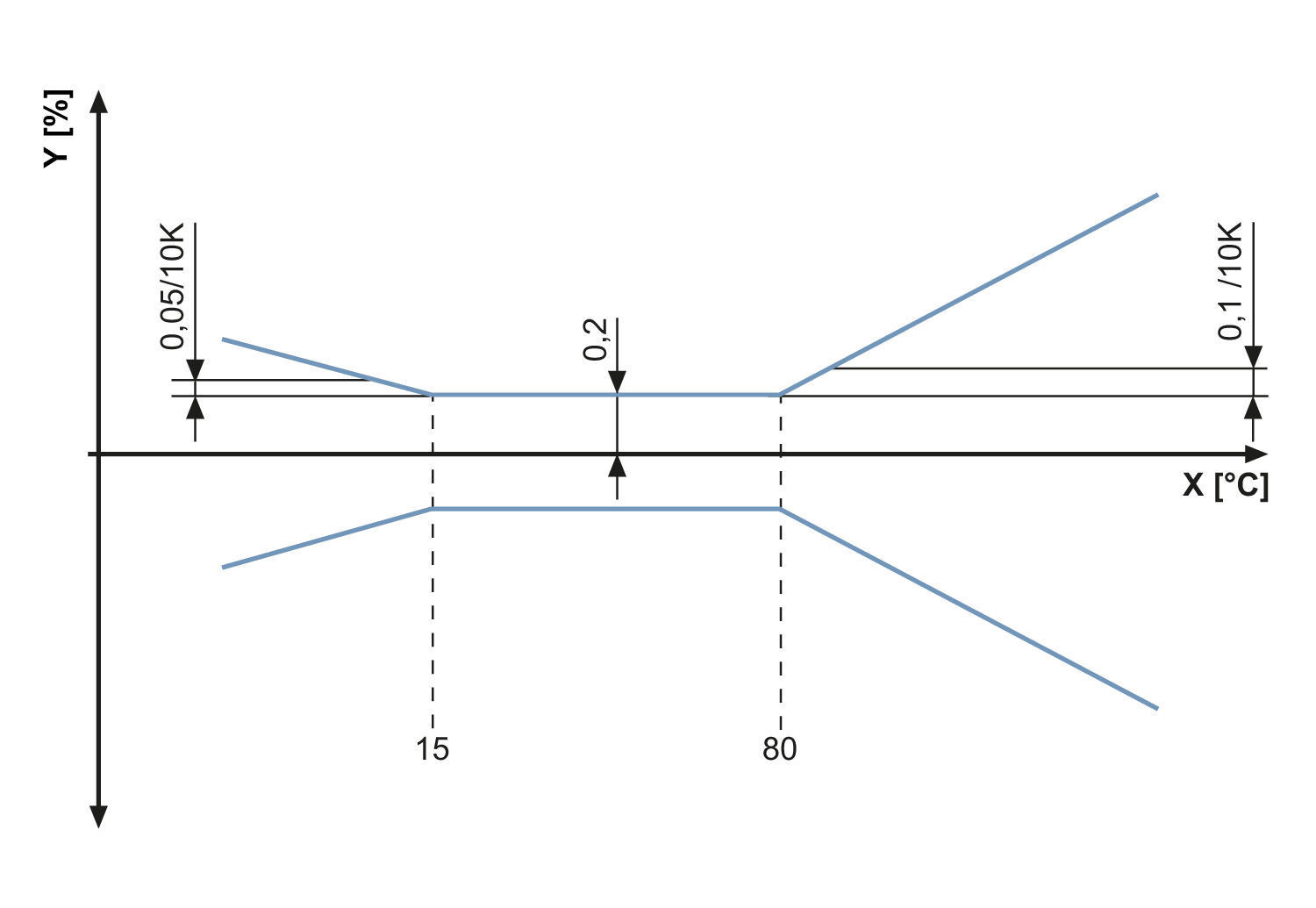

| wpływ temperatury otoczenia na dokładność |
|
X
|
temperatura |
|
Y
|
całkowita odchyłka |
|
