Monikierros-absoluuttianturi umpiakselilla
RM6114
RM-8192-P24/K E
Monikierros-absoluuttianturi umpiakselilla
RM6114
RM-8192-P24/K E
Artikkeli ei enää saatavana - siirry arkistoon
Vaihtoehtoiset tuotteet: RM6110 Tuotevertailu: RM6114 / RM6110 Valitessasi korvaavaa tuotetta ota huomioon, että teknisissä tiedoissa voi olla eroavaisuuksia!
Tuotteen ominaisuudet
| Resoluutio | parametroitavissa resoluutio; 8192 askelta; 4096 kierrosta; 25 bittiä |
|---|---|
| Tiedonsiirtoliitäntä | SSI-dataliitäntä |
| Akselin malli | umpiakseli |
| Akselihalkaisija [mm] | 10 |
Sähköiset tiedot
| Käyttöjännite [V] | 10...30 DC |
|---|---|
| Virrankulutus [mA] | < 300 |
| Maks. kierrosluku sähköinen [U/min] | 6000 |
Lähdöt
| Koodaus | Binäärikoodi tai Gray-koodi; (parametroitavissa; aikavakio paikan laskemista varten : 0,5 ms) |
|---|
Mittaus- / asettelualue
| Resoluutio | parametroitavissa resoluutio; 8192 askelta; 4096 kierrosta; 25 bittiä |
|---|
Liitännät
| Tiedonsiirtoliitäntä | SSI-dataliitäntä |
|---|
Käyttöolosuhteet
| Ympäristölämpötila [°C] | -20...70 |
|---|---|
| Varastointilämpötila [°C] | -30...80 |
| Suojausluokka | IP 66 |
Hyväksynnät / testit
| Iskunkestävyys |
|
||
|---|---|---|---|
| Tärinänkestävyys |
|
Mekaaniset tiedot
| Mitat [mm] | Ø 58 / L = 73 | |
|---|---|---|
| Materiaalit | alumiini | |
| Maks. kierrosmäärä, mekaaninen [U/min] | 10000 | |
| Maks. liikkeellelähtömomentti [Nm] | 1 | |
| Referenssilämpötila momentti [°C] | 20 | |
| Akselin malli | umpiakseli | |
| Akselihalkaisija [mm] | 10 | |
| Akselimateriaali |
|
|
| Maks. aksiaalinen akselikuorma (akselin päässä) [N] | 10 | |
| Maks. radiaalinen akselikuorma (akselin päässä) [N] | 20 |
Huomautuksia
| Huomautuksia |
|
|---|
Sähköinen liitäntä
| Pistokeliitäntä: 1 x M23 (ifm 1001.11), radiaalinen; Maksimi kaapelipituus: 100 m |
kaaviot ja käyrät
|

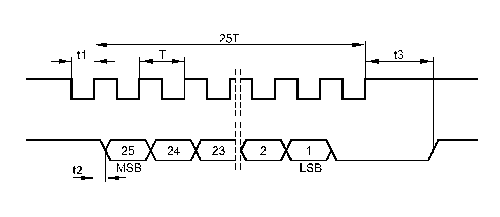

Pulssikaavio
|
|
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Pidätämme oikeuden teknisiin muutoksiin ilman erillistä ilmoitusta. — FI-FI — RM6114-00 — 04.12.2007 —
RM6114 –
RM-8192-P24/K E
- 1
- referenssimerkki
- 2
- M4 syvyys 5 mm
- 3
- M3 syvyys 5 mm
Sähköinen liitäntä
- 1
- TxD
- 2
- pyörimissuunta (10...30V)
- 3
- häiriö käänteinen
- 4
- RxD
- 5
- esivalinta 1 (10...30V / 1ms)
- 6
- esivalinta 2 (10...30V / 1ms)
- 7
- 10...30V Up
- 8
- kellopulssi
- 9
- kellopulssi käänteinen
- 10
- 0V Un
- 11
- vaippa
- 12
- B (+)
- 13
- B (-)
- 14
- data
- 15
- A (+)
- 16
- A (-)
- 17
- data käänteinen
Pistokeliitäntä: 1 x M23 (ifm 1001.11), radiaalinen; Maksimi kaapelipituus: 100 m
