Индуктивен сензор
IIW204
IIB3015UBPKG/K1/SC/US-104
Индуктивен сензор
IIW204
IIB3015UBPKG/K1/SC/US-104
- Защита от електромагнитни полета за заваръчни приложения
- Дълъг диапазон на регистриране за продължително време без престои
- Коригиращ коефициент 1: Постоянен диапазон на регистриране за всички метали
- Много висока честота на превключване
Цената е за 1 бр. без ДДС
{{ifmVariantName}}
| Характеристики на продукта | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Електрическо изпълнение | PNP | ||||||||||
| Изходна функция | нормално отворен | ||||||||||
| Обхват на сензора [mm] | 15 | ||||||||||
| Корпус | с резба | ||||||||||

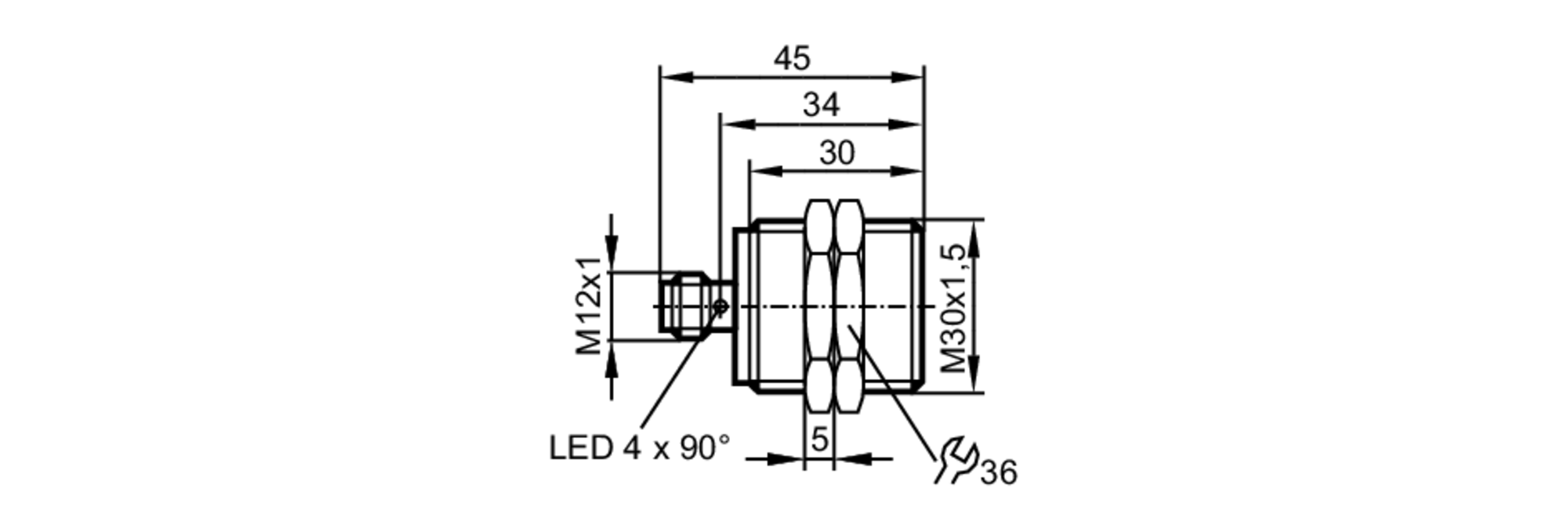

| Размери [mm] | M30 x 1,5 / L = 45 | ||||||||||
| Приложение | |||||||||||
| Система | контакти със златно покритие; Увеличен обхват на засичане; корекционен фактор = 1; Имунитет към електромагнитни полета; с покритие против залепване на пръски | ||||||||||
| Приложение | Използвайте при заваряване | ||||||||||
| Имунитет към електромагнитни полета | да | ||||||||||
| Макс. имунитет към магнитното поле [mT] | 300 | ||||||||||
| Електрически показатели | |||||||||||
| Работно напрежение [V] | 10...30 DC | ||||||||||
| Консумация на ток [mA] | < 20 | ||||||||||
| Клас на защита | II | ||||||||||
| Защита срещу обръщане на полярността | да | ||||||||||
| Изходи | |||||||||||
| Електрическо изпълнение | PNP | ||||||||||
| Изходна функция | нормално отворен | ||||||||||
| Макс. изход за превключване на напрежението DC [V] | 2,5 | ||||||||||
| Постоянна стойност тока на превключващия изход DC [mA] | 100 | ||||||||||
| Честота на превключване DC [Hz] | 2000 | ||||||||||
| Защита срещу късо съединение | да | ||||||||||
| Защита от претоварване | да | ||||||||||
| Обхват на следене | |||||||||||
| Обхват на сензора [mm] | 15 | ||||||||||
| Реален обхват на засичане Sr [mm] | 15 ± 10 % | ||||||||||
| Работен обхват [mm] | 0...12,15 | ||||||||||
| Увеличен обхват на засичане | да | ||||||||||
| Прецизност / отклонения | |||||||||||
| Коефициент на корекция | стомана: 1 / неръждаема стомана: 1 / месинг: 1 / алуминий: 1 / мед: 1 | ||||||||||
| Хистерезис [% от Sr] | 3...15 | ||||||||||
| Дрейф на точката на превключване [% от Sr] | -10...10 | ||||||||||
| Корекционен фактор = 1 | да | ||||||||||
| Условия на работа | |||||||||||
| Околна температура [°C] | -40...85 | ||||||||||
| Защита | IP 65; IP 66; IP 67; IP 68; IP 69K | ||||||||||
| Тестове / одобрения | |||||||||||
| EMC |
|
||||||||||
| MTTF [Години] | 661 | ||||||||||
| Включен е вграден софтуер | да | ||||||||||
| UL удобрение |
|
||||||||||
| Механични данни | |||||||||||
| Тегло [g] | 91,8 | ||||||||||
| Корпус | с резба | ||||||||||
| Монтаж | екраниран монтаж | ||||||||||
| Размери [mm] | M30 x 1,5 / L = 45 | ||||||||||
| Означение на резбата | M30 x 1,5 | ||||||||||
| Материал | месинг с покритие против залепване на пръски; сензорна повърхност: LCP черен; LED прозорец: PEI; заключващи гайки: месинг с покритие против залепване на пръски | ||||||||||
| Усилие на затягане [Nm] | 40 | ||||||||||
| Дисплеи / работни елементи | |||||||||||
| Дисплей |
|
||||||||||
| Аксесоари | |||||||||||
| Доставени артикули |
|
||||||||||
| Забележки | |||||||||||
| Единица на опаковката | 1 брой | ||||||||||
| Електрическо свързване - щекер | |||||||||||
| Връзка | Конектор: 1 x M12; кодиране: A; Контакти: със златно покритие | ||||||||||
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Запазваме си правото за технически изменения без предварително уведомление. — BG-BG — IIW204-00 — 29.06.2021 —
|
|||||||||||
IIW204 –
IIB3015UBPKG/K1/SC/US-104
Електрическо свързване - щекер
Конектор: 1 x M12; кодиране: A; Контакти: със златно покритие
