Caratteristiche del prodotto |
Numero totale di ingressi e uscite |
Numero delle uscite digitali: 1; Numero delle uscite analogiche: 1 |
Raccordo a processo |
G 1 Aseptoflex Vario |
Applicazione |
Particolarità |
contatti dorati |
Costante dielettrica del fluido |
≥ 2 |
Sostanze consigliate |
acqua; fluidi a base di acqua |
Temperatura del fluido [°C] |
-40...150; (vedi diagramma) |
Max. velocità del cambiamento del livello [mm/s] |
200 |
Resistenza a pressione [bar] |
8 |
Indicazioni per la resistenza alla pressione |
0 bar con temperatura del fluido < - 20 C |
|
Resistenza al vuoto [mbar] |
-1000 |
MAWP per applicazioni secondo CRN [bar] |
8 |
Certificazione apparecchiature radio per |
Corea del Sud; Vereinigtes Königreich; UE/RED; Australia; USA; Canada; Nuova Zelanda |
Nota sulla certificazione radio |
L'elenco dei paesi che applicano la direttiva europea sulle apparecchiature radio 2014/53/UE si trova nella sezione "Download". |
|
Dati elettrici |
Tensione di esercizio [V] |
18...30 DC |
Corrente assorbita [mA] |
< 80 |
Classe di isolamento |
III |
Protezione da inversione di polarità |
si |
Tempo di ritardo disponibilità [s] |
< 15 |
Principio di misura |
FMCW (tecnologia a 80 GHz); campo di frequenza 77 - 81 GHz |
Ingressi/Uscite |
Numero totale di ingressi e uscite |
Numero delle uscite digitali: 1; Numero delle uscite analogiche: 1 |
Uscite |
Numero totale uscite |
2 |
Segnale di uscita |
segnale di commutazione; segnale analogico; IO-Link |
Modello elettrico |
PNP/NPN |
Numero delle uscite digitali |
1; (2 parametrizzabile) |
Funzione uscita |
NO / NC; (parametrizzabile) |
Max. caduta di tensione uscita di commutazione DC [V] |
2,5 |
Permanente capacità di corrente dell'uscita di commutazione DC [mA] |
50 |
Numero delle uscite analogiche |
1 |
Uscita analogica corrente [mA] |
4...20, invertibile; (graduabile) |
Carico max [Ω] |
43,5 * (Ub – 18) + 600 Ω |
Protezione da cortocircuito |
si |
Tipo di protezione da cortocircuito |
ad impulsi |
Resistente a sovraccarico |
si |
Campo di misura/regolazione |
Campo di misura [m] |
10; (vedi diagramma) |
Frequenza di misura [Hz] |
> 3 |
Precisione / Deriva |
Precisione |
|
Risoluzione [mm] |
1 |
Segnale di vuoto corrente [mA] |
3,8 |
Segnale di pieno corrente [mA] |
20,5 |
Effetto della temperatura per ogni 10 K |
± 1 mm |
Tempi di reazione |
Tempo di risposta [ms] |
330 |
Interfacce |
Interfaccia di comunicazione |
IO-Link |
Tipo di trasmissione |
COM2 (38,4 kBaud) |
Versione IO-Link |
1.1 |
Standard SDCI |
IEC 61131-9 |
Profili |
Smart Sensor ED2: SSCs (0x8001), Measuring Sensor (0x000A) |
Modo SIO |
si |
Classe richiesta per porta master |
A |
Dati di processo analogici |
1 |
Dati di processo digitali |
2 |
Min. tempo di ciclo del processo [ms] |
6 |
DeviceID supportati |
Modo operativo |
DeviceID |
default |
0x00052C |
|
Condizioni ambientali |
Temperatura ambiente [°C] |
-40...80 |
Indicazioni per la temperatura ambiente |
|
Temperatura di immagazzinamento [°C] |
-40...90 |
Grado di protezione |
IP 68; IP 69K |
Test / Certificazioni |
EMC |
DIN EN 61326-1 |
gruppo 1: Class A (IO-Link attivo); B (IO-Link non attivo, con uscite analogiche e di commutazione) |
|
Resistenza agli urti |
DIN EN 60068-2-27 |
50 g (11 ms) / 20 g (6 ms) |
|
Resistenza alle vibrazioni |
IEC 61298-3 |
2 g (10...1000 Hz) |
|
MTTF [anni] |
330 |
Dati meccanici |
Peso [g] |
727,15 |
Materiali |
1.4404 (AISI 316L); PA; FKM; FVMQ |
Materiali a contatto con il fluido |
PTFE; EPDM |
Raccordo a processo |
G 1 Aseptoflex Vario |
Aspetto Ra/Rz delle superfici a contatto con il fluido |
< 0,76 |
Osservazioni |
Note |
Per la prima messa in servizio sono necessari un master IO-Link e un software di parametrizzazione (es. moneo o LR DEVICE). |
Quantità |
1 pezzo |
Collegamento elettrico |
Collegamento |
Connettore: 1 x M12; codifica: A; Contatti: dorato |
diagrammi e curve |
|

|
angolo di radiazione (α): 10° |
|
Distanza (D) 2 m - larghezza del raggio (W) 0,4 m |
|
Distanza (D) 4 m - larghezza del raggio (W) 0,7 m |
|
Distanza (D) 6 m - larghezza del raggio (W) 1,1 m |
|
Distanza (D) 8 m - larghezza del raggio (W) 1,4 m |
|
Distanza (D) 10 m - larghezza del raggio (W) 1,8 m |
|
|

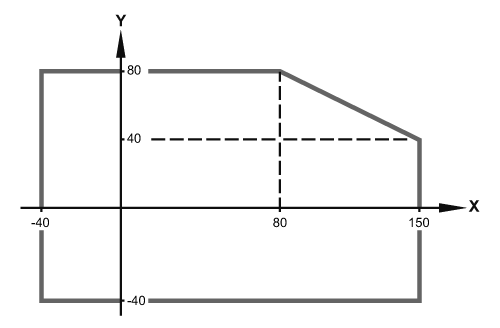

X
|
temperatura di processo °C |
Y
|
Temperatura ambiente °C |
|
|

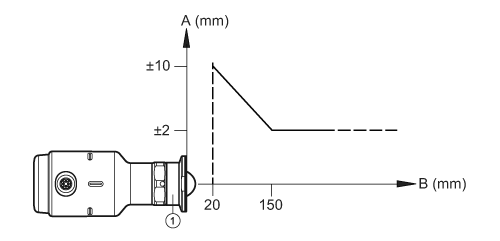

1
|
Adattatore esempio E33208 |
A
|
Precisione |
B
|
Distanza |
|
