Infrapunalämpötila-anturi

TW-100KLBM30-KFDKG/US

TW2101

{{'OPTIONAL_INFO' | productAvailability | error}}

Hyvä asiakas,
valitettavasti tätä tietolehteä ei ole saatavana haluamallasi kielellä. Jos sinulla on lisäkysymyksiä, voit ottaa meihin yhteyttä sähköpostitse info.fi@ifm.com.

Ystävällisin terveisin
ifm-tiimi

  • ce
  • eac
  • iolink
Lataa
Technische Details
Sovellutus
Sovellutus karkaisulämpötilat; lasin sulatus; grafiitti; keramiikka; metallit; ruiskuvalu; sintraus; lämpökäsittely; valssaus
Sähköiset tiedot
Käyttöjännite [V] 18...32 DC; (SELV/PELV mukaan)
Virrankulutus [mA] < 50
Min. erotusresistanssi [MΩ] 100; (50 V DC)
Suojausluokka III
Napaisuussuojaus kyllä
Käynnistysviive [s] < 1
Tulot / lähdöt
Tulojen ja lähtöjen lukumäärä Binäärilähtöjen lukumäärä: 1; Analogialähtöjen lukumäärä: 1
Tulot
Testitulo Typ_3_IEC_61131_2
Lähdöt
Lähtöjen kokonaismäärä 2
Lähtösignaali kytkinsignaali; analogiasignaali; IO-Link; (konfiguroitava)
Sähköinen rakenne PNP
Binäärilähtöjen lukumäärä 1
Lähtötoiminto sulkeutuva / avautuva; (parametroitavissa)
Maks. jännitehäviö, binäärilähtö DC [V] 2,5
Jatkuva kuormitettavuus, binäärilähtö DC [mA] 150
Analogialähtöjen lukumäärä 1
Analogiavirtalähtö [mA] 4...20
Maks. kuormitus [Ω] 500
Oikosulkusuojaus kyllä
Oikosulkusuojaustyyppi tahdistettu
Oikosulkusuojaus kyllä
Ylikuormitussuojaus kyllä
Tunnistusalue
Aallonpituusalue [µm] 1...1,7
Mittaus- / asettelualue
Mittausalue
250...1600 °C 482...2912 °F
Kytkentäpiste SP
251...1600 °C 484...2912 °F
Palautuspiste rP
250...1599 °C 482...2910 °F
Loppupiste
250...1400 °C 482...2552 °F
Loppupiste
450...1600 °C 842...2912 °F
Jakoväli
1 °C 1 °F
Resoluutio
Binäärilähdön resoluutio [K] 1
Analogialähdön resoluutio [K] 0,2; (+ 0,03 % säädetystä mittausalueesta)
Näyttöresoluutio [K] 1
Tarkkuus / poikkeamat
Tarkkuus [K] < ± 0,5 %; (mittausarvosta, min. 4 K (emissioaste = 1, T = 23 °C))
Toistotarkkuus [K] 1
Reaktioajat
Reagointiaika [ms] 2; (T > 600 °C)
Ohjelmisto / ohjelmointi
Kytkentäpisteen asettelu ohjelmointipainikkeet
Parametrointimahdollisuudet Analogia-alue; sulkeutuva / avautuva; veto-/päästöhidastus; Vaimennus; Peakhold; emissiokyky ; simulointitoiminto
Liitännät
Tiedonsiirtotyyppi COM2 (38,4 kBaud)
IO-Link-versio 1.1
SDCI-standardi IEC 61131-9
IO-Link laite-ID 717 d / 00 02 CC h
SIO-moodi kyllä
Vaadittava masterportin tyyppi A
Prosessidata, analoginen 16
Prosessidata, binääri 1
Min. prosessijakso [ms] 3,6
Käyttöolosuhteet
Ympäristölämpötila [°C] 0...65
Varastointilämpötila [°C] -20...80
Sallittu suht. ilmankosteus [%] 95; (ei-kondensoituva)
Suojausluokka IP 65
Hyväksynnät / testit
EMC
DIN EN 61000-6-2
DIN EN 61000-6-4
Iskunkestävyys
DIN EN 60068-2-27 30 g (11 ms)
Tärinänkestävyys
DIN EN 60068-2-6 5 g (10...2000 Hz)
Mekaaniset tiedot
Paino [g] 545
Kotelo Kierremalli
Mitat [mm] M30 x 1,5 / L = 239,5
Kierremerkintä M30 x 1,5
Materiaali Kierreholkki: ruostumaton teräs (1.4305 / 303); polyesteri
Materiaali linssi
karkaistu optinen lasi
Näyttö- / käyttöelementit
Näyttö
Näyttöyksikkö 2 x LED, keltainen
Tilanosoitus 1 x LED, keltainen
Toimintanäyttö 7-segmenttinäyttö, 4-numeroinen
Mittausarvot 7-segmenttinäyttö, 4-numeroinen
Säätöapu LED-pilottivalo , vihreä
Käyttöelementit
3 Painike
Tarvikkeet
Tarvikkeet (toim. mukana)
lukkomutterit: 2
Huomautuksia
Huomautuksia
Käytä suojattua kaapelia infrapunalämpötila-antureiden suojaamiseen häiriöiltä.
Vaippa tulee kytkeä anturin koteloon liittimen kautta.
Pakkausyksikkö 1 kpl

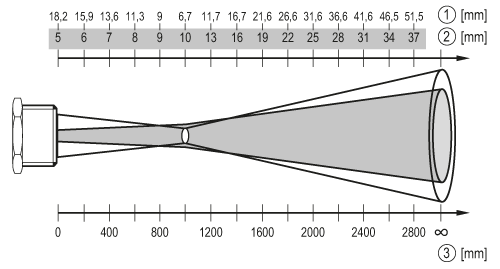

kaaviot ja grafiikat

1 mittauspisteen halkaisija
2 halkaisija LED-pilottivalo
3 mittausetäisyys
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Pidätämme oikeuden teknisiin muutoksiin ilman erillistä ilmoitusta. — FI-FI — TW2101-00 — 27.09.2017 —
