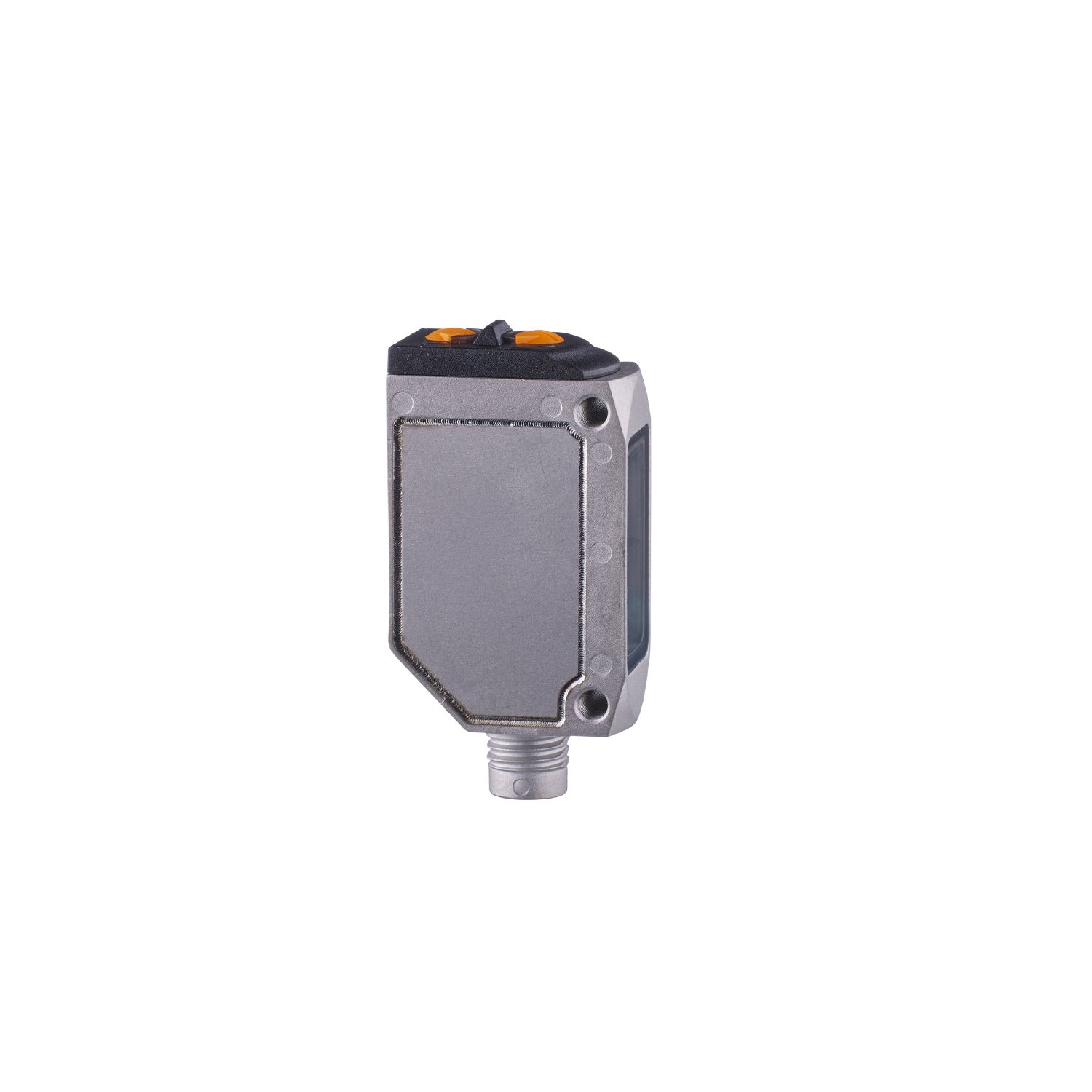

Kohteesta heijastava valokenno taustavaimennuksella

O6H309

O6H-FPKG/AS/4P

Kohteesta heijastava valokenno taustavaimennuksella

O6H309

O6H-FPKG/AS/4P

  • Kestävä ruostumaton teräskotelo elintarvike- ja virvoitusjuomateollisuuteen
  • Kestää painepesuja ja agressiivisia pesuaineita
  • Hyvä suojausluokka, vastaa vaativan teollisuusympäristön tarpeita
  • Häiriöille immuuni taustavaimennus voimakkaasti heijastavilla taustoillakin
  • Intuitiivinen tuntoetäisyyden ja lähtötoiminnon asetus
{{ifmVariantName}}



  • ce
  • ukca
  • eac
  • cul
  • iolink
Tekniset yksityiskohdat
Tuotteen ominaisuudet
Valolaji punainen valo
Kotelo suorakaiteenmuotoinen
Sovellutus
Erityispiirre Taustavaimennus
Toimintaperiaate Kohteesta heijastava valokenno
Sähköiset tiedot
Käyttöjännite [V] 10...30 DC
Virrankulutus [mA] 22; ((24 V))
Suojausluokka III
Napaisuussuojaus kyllä
Valolaji punainen valo
Aallonpituus [nm] 633
Lähdöt
Sähköinen rakenne PNP
Lähtötoiminto kirkas / himmeä kytkentä; (valittavissa)
Maks. jännitehäviö, binäärilähtö DC [V] 2,5
Jatkuva kuormitettavuus, binäärilähtö DC [mA] 100
Kytkentätaajuus DC [Hz] 1000
Oikosulkusuojaus kyllä
Oikosulkusuojaustyyppi tahdistettu
Tunnistusalue
Tuntoetäisyys [mm] 2...200; (valkoinen paperi 200 x 200 mm)
Tuntoetäisyys valkoisella kohteella (90 % remissio) [mm] 2...200
Tuntoetäisyys harmaalla kohteella (18 % remissio) [mm] 4...200
Tuntoetäisyys mustalla kohteella (6 % remissio) [mm] 8...200
Toimintaetäisyys säädettävä kyllä
Maks. valonsäteen halkaisija [mm] 8
Valonsäteen mitat / suurimmalla tuntoetäisyydellä
Taustavaimennus saatavana kyllä
Liitännät
Tiedonsiirtoliitäntä IO-Link
Tiedonsiirtotyyppi COM2 (38,4 kBaud)
IO-Link-versio 1.1
SDCI-standardi IEC 61131-9
Profiili Smart Sensor: Device Identification; Binary Data Channel
SIO-moodi kyllä
Vaadittava masterportin tyyppi A
Min. prosessijakso [ms] 2,5
IO-Link -prosessidata (syklinen)
Toiminta bittimäärä
prosessiarvo 8
binäärinen kytkentätieto 1
IO-Link -toiminnot (asykliset) sovellutuskohtainen tunniste; käyttötuntilaskuri; kytkentäjaksolaskuri
Tuetut laitetunnisteet (DeviceID)
Käyttötapa Laite-ID
Oletus 424
Käyttöolosuhteet
Ympäristölämpötila [°C] -25...80
Suojausluokka IP 65; IP 67; IP 68; IP 69K
Hyväksynnät / testit
EMC
EN 60947-5-2
MTTF [vuotta] 534
UL-hyväksyntä
UL-hyväksyntänumero E010
Mekaaniset tiedot
Paino [g] 34,4
Kotelo suorakaiteenmuotoinen
Mitat [mm] 41,3 x 13 x 21
Materiaalit kotelo: haponkestävä teräs (1.4404 / 316L); muovi: PPSU; tiiviste: EPDM
Materiaali linssi
PMMA
Linssin suuntaus linssi sivulla
Näytöt / käyttöelementit
Näyttö
Tilanosoitus 1 x LED, keltainen
käyttö 1 x LED, vihreä
Huomautuksia
Huomautuksia
käyttöjännite "jänniteluokka 2" cULus mukaan
Pakkausyksikkö 1 kpl
Sähköinen liitäntä
Liitäntä Pistokeliitäntä: 1 x M8; koodaus: A
kaaviot ja käyrät

a: anturi
b: kohde
c: tausta
x: etäisyys anturi / kohde [mm]
y: min. etäisyys kohde / tausta [mm]
tarkkuuskäyrä
x: etäisyys anturi / kohde [mm]
y: min. etäisyys kohde / tausta [mm]
1 = kohde musta (6 % heijastuskyky) , tausta (valkoinen, 90 % remissio)
2 = kohde harmaa (18 % heijastuskyky) , tausta (valkoinen, 90 % remissio)
3 = kohde valkoinen (90 % heijastuskyky) , tausta (valkoinen, 90 % remissio)
