OGD593

Optikai távolságmérő

Name: OGD593
Brand: ifm
SKU: OGD593
Price: 340.10 EUR

OGD593

OGDLFNKG/IO-Link/US

Optikai távolságmérő

OGD593

OGDLFNKG/IO-Link/US

Kisméretű, kompakt kivitel szabványos M18 menettel és PMD terjedési idő technológiával
mérés a legközelebbi milliméterre és távolságok figyelése az éppen futó folyamat során
Könnyű beállítás 3 gombbal vagy IO-Linken keresztül

Visualisierung_des_Abstandswertes_ueber_IO_Link_und_2_Farb_Display_am_Geraet

Termékjellemzők

Fény típusa	vörös fény
Lézervédelmi osztály	1
Ház	téglatest kialakítás M18-as menettel

Felhasználási terület

Felhasználási terület [m]	0,03...0,3

Elektromos adatok

Üzemi feszültség [V]	10...30 DC; ("2-es osztályú tápegység" cULus szerint)
Áramfelvétel [mA]	< 75; (24 V)
Védelmi osztály	III
Polaritáscsere védelem	igen
Fény típusa	vörös fény
Hullámhossz [nm]	650
Tip. életciklus [h]	50000

Kimenetek

Elektromos kivitel	NPN
Kimeneti funkció	2 x záró / nyitó; (paraméterezhető)
Kapcsoló kimenet állandó áramterhelhetősége DC [mA]	100; (kimenetenként)
Rövidzárlat elleni védelem típusa	ütemezett
Túlterhelés-védelem	igen

Érzékelési tartomány

Max. fényfolt szélesség [mm]	1
Max. fényfolt magasság [mm]	1
Fényfolt méretek a következő távolságra vonatkoznak	a maximális tartományban
Háttérelnyomás [m]	0,03...19,2

Mérési / beállítási tartomány

Mérési tartomány [m]	0,025...0,3
Mérési frekvencia [Hz]	33

Interfész

Kommunikációs interfész

IO-Link

Átvitel típusa

COM2 (38,4 kBaud)

IO-Link verzió

1.1

SDCI-szabvány

IEC 61131-9

Profil

Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis

SIO-mód

igen

Szükséges master port típus

Analóg folyamatadat

Bináris folyamatadat

Min. folyamat ciklusidő [ms]

Támogatott DeviceID-k

üzemmód	DeviceID
default	1012

Környezeti körülmények

Környezeti hőmérséklet [°C]

-25...50

Megjegyzés a környezeti hőmérséklethez

< -10 °C környezeti hőmérséklet esetén bemelegedési idő szükséges.

Lézer kikapcsolva.

Tárolási hőmérséklet [°C]

-30...80

Védettség

IP 65; IP 67

Tesztek / engedélyek

EMC

EN 60947-5-2

Lézervédelmi osztály

Megjegyzés a lézervédelemhez

Figyelem:	lézerfény
lézerosztály:	1
	EN / IEC60825-1:2007
	EN / IEC60825-1:2014
	megfelel a 21 CFR 1040 részével, kivéve a 2007 júniusban kiadott 50.-ik lézer nyilatkozat eltéréseit

MTTF [év]

181

Mechanikai adatok

Súly [g]	135,2
Ház	téglatest kialakítás M18-as menettel
Méretek [mm]	61,7 x 22,5 x 45,2
Menet megjelölés	M18 x 1
Anyagok	ház: rozsdamentes acél (1.4404 / 316L); PPSU; ABS; PMMA; PBT / PC; EPDM; védőüveg: üveg
Optika elhelyezkedése	oldalsó optika

Kijelzők / kezelési egységek

Kijelző

kapcsolási állapot	2 x LED, sárga
	1 x alfanumerikus kijelző, 3-digites

Tartozékok

Szállított tételek

záróanyák: 2

Megjegyzések

üzemi feszültség "2-es osztályú tápegység" cULus szerint

Csomagolási egység

1 db

Elektromos csatlakozás

Csatlakozás	Csatlakozó: 1 x M12; kódolás: A

Diagrammok és grafikonok

hiszterézis görbe

x:	távolságérzékelő/tárgy [mm]
y:	min. tárgytávolság/háttér [mm]
1 =	háttér (fekete 6 % remisszió)
2 =	fehér háttér (90 % remisszió)

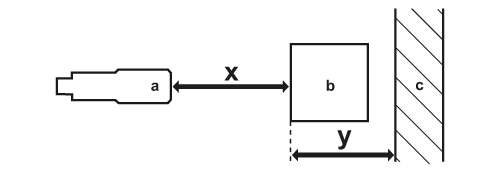

a:	érzékelő
b:	tárgy
c:	háttér
x:	távolságérzékelő/tárgy [mm]
y:	min. tárgytávolság/háttér [mm]

További adatok

Paraméter	beállítási tartomány	Gyári beállítás
Uni	mm, inch	mm
OU1	Hno, Hnc, Fno, Fnc, OFF	Hno
SP1 [mm]	30...300	300
nP1 [mm]	30...300	90
FP1 [mm]	30...300	110
OU2	Hno, Hnc, Fno, Fnc, OFF	Hno
SP2 [mm]	30...300	30
nP2 [mm]	30...300	190
FP2 [mm]	30...300	210
dS1 [s]	0...0,1...5	0
dr1 [s]	0...0,1...5	0
dS2 [s]	0...0,1...5	0
dr2 [s]	0...0,1...5	0
dFo [s]	0...0,1...5	0,1
dIS	ON / OFF	ON

Megismételhetőség: 6 σ

	A mérési értékek reprodukálhatósága
Távolság	fehér (90% remisszió)	(fekete 6 %...90 % remisszió)
25...300 mm	2,0 mm	5,0 mm

Az értékek a következőkhöz érvényesek
Külső fény a céltárgyon	< 10 klx
állandó környezeti feltételek	23 °C / 960 hPa
minimum bekapcsolási idő, perc	15

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — A műszaki változtatások jogát értesítés nélkül fenntartjuk! — HU-HU — OGD593-00 — 13.04.2023 —
