Caudalímetro con válvula de retención y pantalla

Name: SB7242
Brand: ifm
SKU: SB7242
Price: 438.10 EUR

SB7242

SBG11KL0FRKG

Caudalímetro con válvula de retención y pantalla

SB7242

SBG11KL0FRKG

Características del producto

Rango de medición

0,6...15 l/min

0,036...0,9 m³/h

9,6...237,8 gph

0,16...3,965 gpm

Conexión de proceso

conexión de rosca G 1 rosca interno

Campo de aplicación

Característica especial

Contactos dorados

Fluidos

Fluidos líquidos; aceites (viscosidad 320 mm²/s a 40 °C)

Temperatura del fluido [°C]

-10...100

Resistencia a la presión [bar]

100

Resistencia a la presión [Mpa]

Nota sobre la resistencia a la presión

con la temperatura del fluido >70°C: 80 bar / 8 MPa

Datos eléctricos

Tensión de alimentación [V]	18...30 DC; (según MBTS/MBTP; "supply class 2" según cULus)
Consumo de corriente [mA]	< 50
Clase de protección	III
Protección contra inversiones de polaridad	sí
Retardo a la disponibilidad [s]	< 3

Salidas

Número total de salidas	2
Señal de salida	señal de conmutación; señal analógica; señal de frecuencia; IO-Link
Caída de tensión máx. de la salida de conmutación DC [V]	2
Corriente máxima por cada salida [mA]	150; (200: ...60 °C; Temperatura ambiente; 250: ...40 °C; Temperatura ambiente)
Salida analógica de corriente [mA]	4...20
Carga máx. [Ω]	500
Protección contra cortocircuitos	sí
Resistente a sobrecargas	sí
Frecuencia de la salida [Hz]	0...10000

Rango de configuración / medición

Rango de medición

0,6...15 l/min

0,036...0,9 m³/h

9,6...237,8 gph

0,16...3,965 gpm

Rango de indicación

0...18 l/min

0...1,08 m³/h

0...285,4 gph

0...4,755 gpm

Resolución

0,01 l/min

0,001 m³/h

0,1 gph

0,001 gpm

Punto de conmutación SP

0,1...15 l/min

0,006...0,9 m³/h

1,6...237,8 gph

0,025...3,965 gpm

Punto de desconmutación rP

0...14,9 l/min

0...0,894 m³/h

0...236,2 gph

0...3,935 gpm

Punto final de frecuencia FEP

1...15 l/min

0,06...0,9 m³/h

15,8...237,8 gph

0,265...3,965 gpm

Incremento

0,01 l/min

0,001 m³/h

0,2 gph

0,005 gpm

Frecuencia en el punto final FRP [Hz]

10...10000

Incremento [Hz]

Dinámica de medición

1:50

Supervisión de temperatura

Rango de medición

-10...100 °C

14...212 °F

Rango de indicación

-32...122 °C

-25,6...251,6 °F

Resolución

0,1 °C

0,1 °F

Punto de conmutación SP

-9,3...100 °C

15,2...212 °F

Punto de desconmutación rP

-10...99,3 °C

14...210,8 °F

En intervalos de

0,1 °C

0,2 °F

Punto inicial de frecuencia FSP

-10...78 °C

14...172,4 °F

Punto final de frecuencia FEP

12...100 °C

53,6...212 °F

Frecuencia en el punto final FRP [Hz]

10...10000

Precisión / variaciones

Supervisión de caudal

Precisión en el rango de medición	± 5 % MEW; (Q > 1 l/min; 20...70 °C Temperatura del fluido)
Repetibilidad	± 1 % MEW

Supervisión de temperatura

Deriva de temperatura	0,029 °C / K
Precisión [K]	3 K (25°C; Q > 1 l/min)

Tiempos de respuesta

Supervisión de caudal

Tiempo de respuesta [s]	0,01
Atenuación del valor del proceso dAP [s]	0...5
Incremento [s]	0,1
Atenuación de la salida analógica dAA [s]	0...5
Incremento [s]	0,1

Supervisión de temperatura

Tiempo de respuesta dinámico T05 / T09 [s]	T09 = 120 (Q > 1 l/min)

Software / programación

Opciones de parametrización	histéresis / ventana; normalmente abierto / normalmente cerrado; lógica de conmutación; salida de corriente/frecuencia; atenuación de la salida analógica/de conmutación; la pantalla se puede girar / desactivar; unidad de medida estándar; color para el valor del proceso; factor de calibración

Interfaces

Interfaz de comunicación

IO-Link

Tipo de transmisión

COM2 (38,4 kBaud)

Revisión IO-Link

1.1

Norma SDCI

IEC 61131-9 CDV

Perfiles

Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis

Modo SIO

sí

Clase de puerto de maestro requerido

Datos del proceso analógicos

Datos del proceso binarios

Tiempo mínimo del ciclo de proceso [ms]

3,2

DeviceIDs compatibles

Modo de funcionamiento	DeviceID
predeterminado	1043

Condiciones ambientales

Temperatura ambiente [°C]

0...60

Nota sobre la temperatura ambiente

temperatura del fluido > 80 °C

temperatura del fluido > 100 °C: 0...40 °C

Temperatura de almacenamiento [°C]

-15...80

Grado de protección

IP 65; IP 67

Homologaciones / pruebas

CEM

DIN EN 61000-6-2
DIN EN 61000-6-3

Resistencia a choques

DIN EN 60068-2-27

20 g (11 ms)

Resistencia a vibraciones

DIN EN 60068-2-6

5 g (10...2000 Hz)

Homologación UL

Número de homologación UL	I006
Número de registro UL	E174189

Directiva sobre equipos a presión

Buenas prácticas de la técnica al uso

Datos mecánicos

Peso [g]	1608,6
Materiales	inox (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC; latón con niquelado químico
Materiales en contacto con el fluido	inox (1.4401 / 316); inox (1.4404 / 316L); latón (2.0371); latón con niquelado químico; PPS; Junta tórica: FKM
Conexión de proceso	conexión de rosca G 1 rosca interno
Ciclos de conmutación, mecánica	10 millones

Indicaciones / elementos de mando

Indicación

Unidad de indicación	6 x LED, verde
Estado de conmutación	2 x LED, amarillo
valores de medición	pantalla alfanumérica, rojo / verde indicación variable 4 dígitos
programación	pantalla alfanumérica, 4 dígitos

Notas

Se recomienda utilizar un filtro de 200 micrómetros.

Todos los datos son aplicables para aceite con la siguiente viscosidad nominal:

320 mm²/s, 40 °C

MW = Valor de medición

MEW = valor final del rango de medición

Cantidad por pack

1 unid.

Conexión eléctrica

Conexión	Conector: 1 x M12; codificación: A; Contactos: dorado

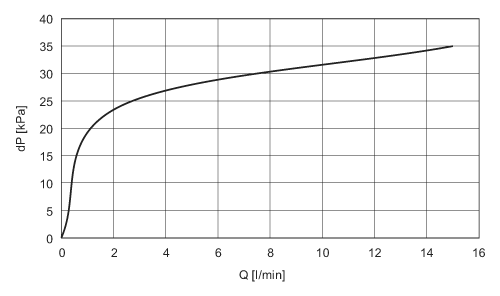

Diagramas y curvas
