Encóder incremental con eje hueco y pantalla

ROP521

INCREMENTAL ENCODER PERFORMANCE LINE

Encóder incremental con eje hueco y pantalla

ROP521

INCREMENTAL ENCODER PERFORMANCE LINE

{{ifmVariantName}}



  • ce
  • ukca
  • eac
  • cul
  • iolink
Datos técnicos
Características del producto
Resolución 1...10000; (parametrizable; Configuración de fábrica: 1024) impulsos
Interfaz de comunicación IO-Link
Versión del eje Eje hueco unidireccional
Diámetro del eje [mm] 12
Campo de aplicación
Principio de funcionamiento incremental
Sistema de detección magnético
Aplicación encóder; Monitor de velocidad de rotación; Contador
Datos eléctricos
Tensión de alimentación [V] 4,75...30 DC
Consumo de corriente [mA] < 350
Clase de protección III
Protección contra inversiones de polaridad
Velocidad de rotación máx. eléctrica [U/min] 12000
Salidas
Alimentación HTL/TTL
Frecuencia de conmutación [kHz] 1000
Configuración de fábrica
Función de salida: HTL (50 mA)
Protección contra cortocircuitos
Desfase canal A y B [°] 90
Rango de configuración / medición
Resolución 1...10000; (parametrizable; Configuración de fábrica: 1024) impulsos
Monitor de velocidad de rotación
Punto de conmutación SP
-9994...9999 U/min -166,6...166,7 Hz
Punto de desconmutación rP
-9999...9994 U/min -166,7...166,6 Hz
Contador
Punto de preselección 1...9999
Precisión / variaciones
Precisión [°] 0,1
Software / programación
Opciones de parametrización encóder; Resolución; Sentido de giro; HTL; TTL; Monitor de velocidad de rotación; Resolución
Interfaces
Interfaz de comunicación IO-Link
Tipo de transmisión COM2 (38,4 kBaud)
Revisión IO-Link 1.1
Modo SIO
Tiempo mínimo del ciclo de proceso [ms] 2,3
Condiciones ambientales
Temperatura ambiente [°C] -40...85
Temperatura de almacenamiento [°C] -40...85
Humedad relativa del aire máx. [%] 95; (condensación no permitida)
Grado de protección IP 65; (en la parte de la carcasa: IP 67; en la parte del eje: IP 65)
Homologaciones / pruebas
Resistencia a choques
100 g
Resistencia a vibraciones
20 g
MTTF [años] 218
Datos mecánicos
Peso [g] 481,5
Dimensiones [mm] Ø 58 / L = 56,2
Materiales collarín: aluminio; Carcasa: inox (1.4521 / 444); cubierta de la pantalla: PEI
Velocidad de rotación máx. mecánica [U/min] 12000
Par de apriete inicial máx. [Nm] 2
Temperatura de referencia par de apriete [°C] 20
Versión del eje Eje hueco unidireccional
Diámetro del eje [mm] 12
Material del eje
acero inoxidable
Profundidad de instalación del eje [mm] 27
Desplazamiento axial máx. del eje [mm] 0,5
Indicaciones / elementos de mando
Indicación
pantalla de 10 segmentos, rojo / verde 4 dígitos parametrizable
2 x LED, amarillo
5 x LED, verde
Accesorios
Componentes incluidos
Acoplamiento estátor: 2
Conexión eléctrica
IO-Link Conector: 1 x M12, radial, puede usarse axialmente; codificación: A; cuerpo: inox (1.4401 / 316); Longitud máx. del cable: 100 m; (IO-Link: max. 20 m)
Diagramas y curvas

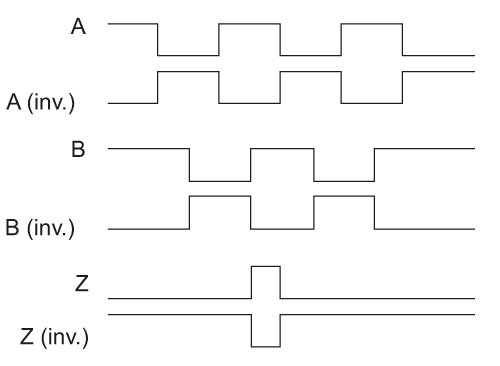

Diagrama de impulsos
giro en el sentido de las agujas del reloj (vista sobre el eje)
