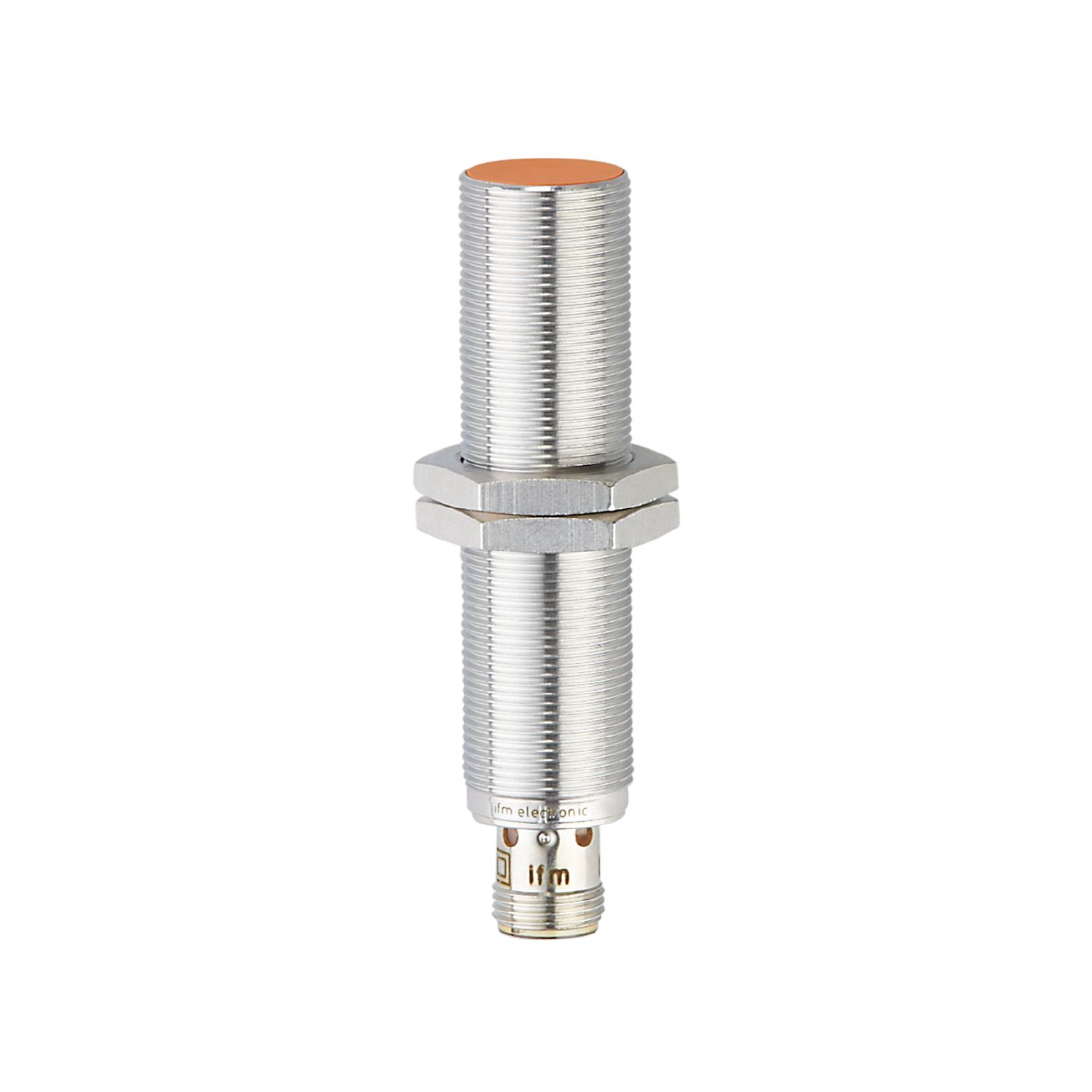

Induktiver Sensor
IG5539
IGA4005-CPKG/US-104
Induktiver Sensor
IG5539
IGA4005-CPKG/US-104
- Robustes Metallgehäuse für den Einsatz in rauer Industrieumgebung
- Antivalente Ausgangsfunktion Schließer / Öffner
- Großer Betriebstemperaturbereich
- Hohe Schutzart für die Anforderungen rauer Industrieumgebungen
Produktmerkmale
| Elektrische Ausführung | PNP |
|---|---|
| Ausgangsfunktion | antivalent |
| Schaltabstand [mm] | 5 |
| Gehäuse | Gewindebauform |
| Abmessungen [mm] | M18 x 1 / L = 80 |
Einsatzbereich
| Besondere Eigenschaft | Vergoldete Kontakte |
|---|
Elektrische Daten
| Betriebsspannung [V] | 10...30 DC |
|---|---|
| Stromaufnahme [mA] | < 10; (24 V) |
| Schutzklasse | II |
| Verpolungsschutz | ja |
Ausgänge
| Elektrische Ausführung | PNP |
|---|---|
| Ausgangsfunktion | antivalent |
| Max. Spannungsabfall Schaltausgang DC [V] | 2,5 |
| Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] | 200 |
| Schaltfrequenz DC [Hz] | 400 |
| Kurzschlussschutz | ja |
| Überlastfest | ja |
Erfassungsbereich
| Schaltabstand [mm] | 5 |
|---|---|
| Realschaltabstand Sr [mm] | 5 ± 10 % |
| Arbeitsabstand [mm] | 0...4,05 |
Genauigkeit / Abweichungen
| Korrekturfaktor | Stahl: 1 / Edelstahl: 0,7 / Messing: 0,5 / Aluminium: 0,4 / Kupfer: 0,3 |
|---|---|
| Hysterese [% von Sr] | 3...15 |
| Schaltpunktdrift [% von Sr] | -10...10 |
Umgebungsbedingungen
| Umgebungstemperatur [°C] | -25...80 |
|---|---|
| Schutzart | IP 67 |
Zulassungen / Prüfungen
| EMV |
|
||||
|---|---|---|---|---|---|
| MTTF [Jahre] | 1441 | ||||
| Embedded Software enthalten | ja |
Mechanische Daten
| Gewicht [g] | 71 |
|---|---|
| Gehäuse | Gewindebauform |
| Einbauart | bündig einbaubar |
| Abmessungen [mm] | M18 x 1 / L = 80 |
| Gewindebezeichnung | M18 x 1 |
| Werkstoffe | Gehäuse: Messing weißbronze-beschichtet; aktive Fläche: PBT orange; LED-Fenster: PEI; Befestigungsmuttern: weißbronze-beschichtet |
Anzeigen / Bedienelemente
| Anzeige |
|
|---|
Zubehör
| Lieferumfang |
|
|---|
Bemerkungen
| Verpackungseinheit | 1 Stück |
|---|
Elektrischer Anschluss - Stecker
| Anschluss | Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — IG5539-01 — 30.11.2018 —
IG5539 –
IGA4005-CPKG/US-104
Elektrischer Anschluss - Stecker
Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
