Induktiver Sensor

IG0402

IGB2008BARKA/BS-400B

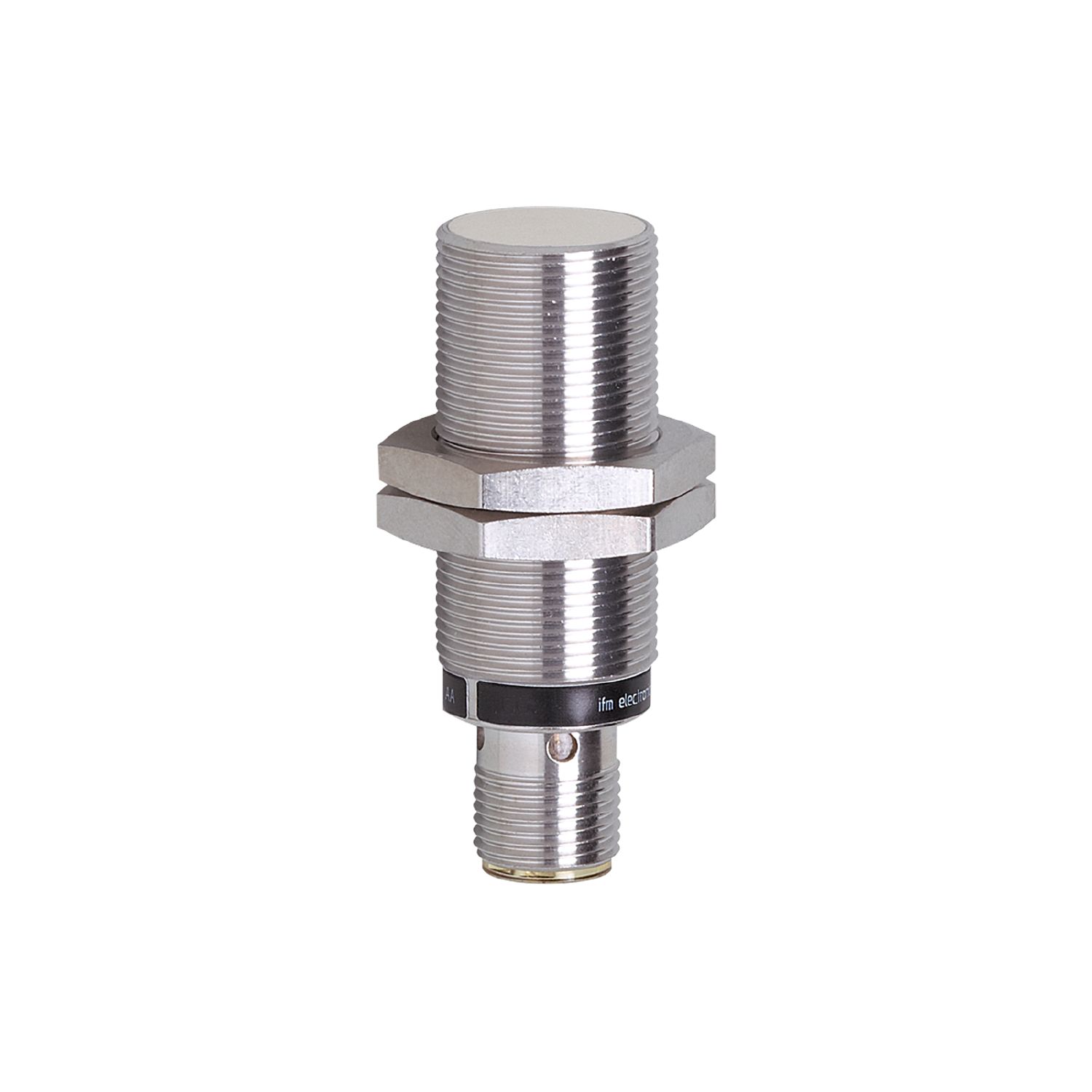

Induktiver Sensor IG0402

Induktiver Sensor

IG0402

IGB2008BARKA/BS-400B

  • Mit kombinierter AC/DC-Endstufe
  • Großer Betriebsspannungsbereich
  • Zweileiter-Technik
  • Hoher Schaltabstand für hohe Anlagenverfügbarkeit
  • Robustes Metallgehäuse für den Einsatz in rauer Industrieumgebung
  • ccc
  • ce
  • ukca
  • cul
Produktmerkmale
Ausgangsfunktion Schließer
Schaltabstand [mm] 8
Gehäuse Gewindebauform
Abmessungen [mm] M18 x 1 / L = 53
Einsatzbereich
Besondere Eigenschaft Erhöhter Schaltabstand
Elektrische Daten
Betriebsspannung [V] 20...140 AC/DC
Schutzklasse II
Verpolungsschutz ja
Ausgänge
Ausgangsfunktion Schließer
Max. Spannungsabfall Schaltausgang DC [V] 6
Max. Spannungsabfall Schaltausgang AC [V] 6,5
Mindestlaststrom [mA] 5
Max. Reststrom [mA] 1
Dauerhafte Strombelastbarkeit des Schaltausgangs AC [mA] 200
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] 200
Kurzzeitige Strombelastbarkeit des Schaltausgangs [mA] 1200; (20ms / 0,5Hz; für UL-Applikation: î: 0,9 A (20 ms / 0,5 Hz))
Schaltfrequenz AC [Hz] 25
Schaltfrequenz DC [Hz] 100
Kurzschlussschutz ja
Ausführung Kurzschlussschutz getaktet
Überlastfest ja
Erfassungsbereich
Schaltabstand [mm] 8
Arbeitsabstand [mm] 0...6,48
Erhöhter Schaltabstand ja
Genauigkeit / Abweichungen
Korrekturfaktor Stahl: 1 / Edelstahl: 0,7 / Messing: 0,4 / Aluminium: 0,3 / Kupfer: 0,2
Hysterese [% von Sr] 3...15
Umgebungsbedingungen
Umgebungstemperatur [°C] -25...70
Schutzart IP 67
Zulassungen / Prüfungen
EMV
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF gestrahlt 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-5 Surge 1 kV line to line, Ri: 2 Ohm
EN 61000-4-6 HF leitungsgebunden 10 V
EN 55011 Emission Klasse B
MTTF [Jahre] 400
UL-Zulassung
Ta -25...70 °C
Enclosure type Type 1
Spannungsversorgung Hazardous voltage
File Nummer UL E174191
Mechanische Daten
Gewicht [g] 50,5
Gehäuse Gewindebauform
Einbauart bündig einbaubar
Abmessungen [mm] M18 x 1 / L = 53
Gewindebezeichnung M18 x 1
Werkstoffe Messing weißbronze-beschichtet; aktive Fläche: PBT
Anzeigen / Bedienelemente
Anzeige
Schaltzustand 1 x LED, rot
Zubehör
Lieferumfang
Befestigungsmuttern: 2
Bemerkungen
Verpackungseinheit 1 Stück
Elektrischer Anschluss - Stecker
Steckverbindung: 1 x M12; Codierung: B
