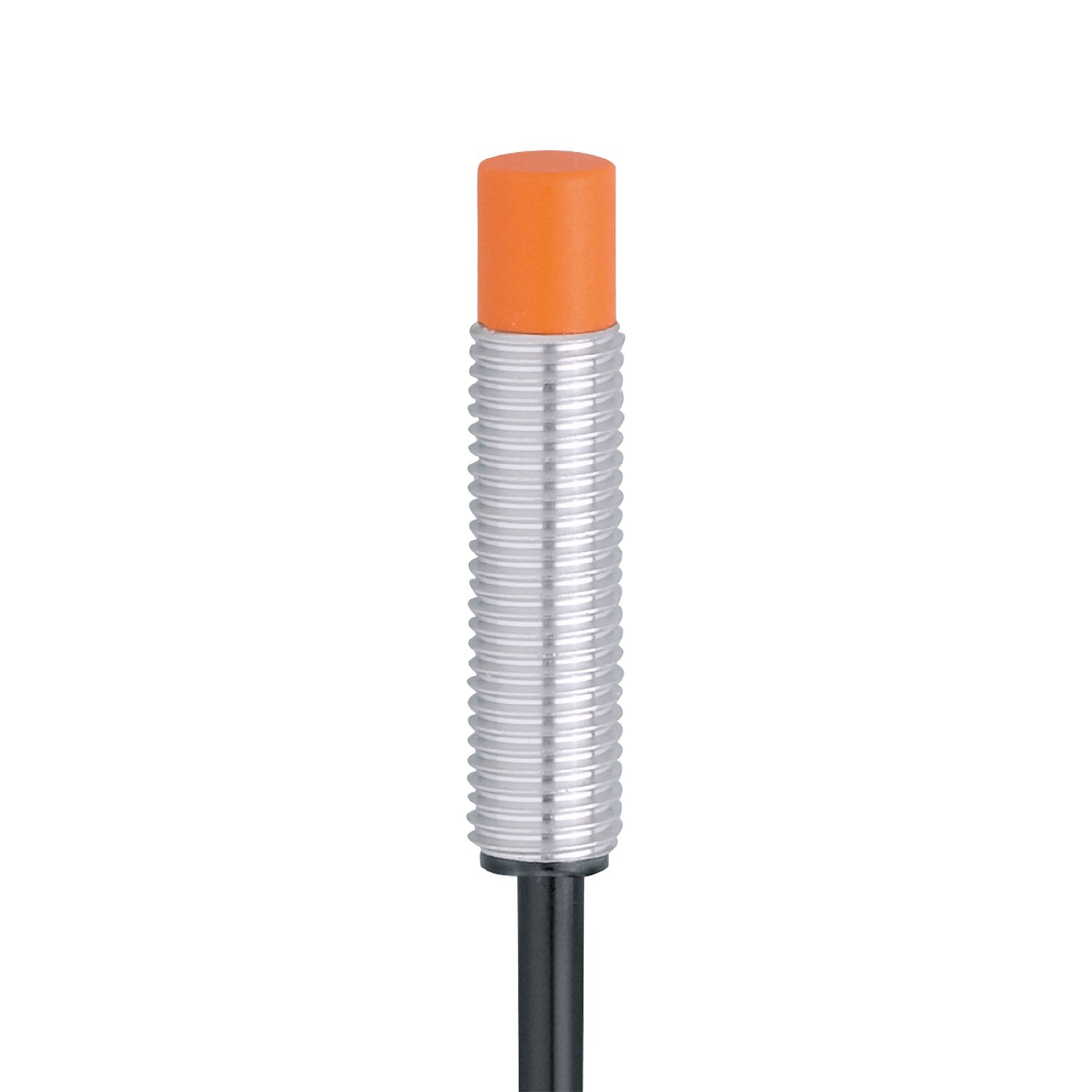

Induktiver Sensor
IE5345
IEBC005-ASKG
Induktiver Sensor
IE5345
IEBC005-ASKG
- Besonders kurze Bauform
- Für den Einsatz in beengten Einbauverhältnissen
- Platzsparende Anschlusstechnik
- Hoher Schaltabstand für hohe Anlagenverfügbarkeit
- Reduzierte Lagerhaltung durch Betrieb als Dreileiter- oder Zweileiter-Gerät
Produktmerkmale
| Elektrische Ausführung | PNP/NPN |
|---|---|
| Ausgangsfunktion | Schließer |
| Schaltabstand [mm] | 5 |
| Gehäuse | Gewindebauform |
| Abmessungen [mm] | M8 x 1 / L = 37 |
Elektrische Daten
| Betriebsspannung [V] | 10...30 DC |
|---|---|
| Stromaufnahme [mA] | < 10; (nur im 3-Leiter Betrieb) |
| Schutzklasse | III |
| Verpolungsschutz | ja |
Ausgänge
| Elektrische Ausführung | PNP/NPN |
|---|---|
| Ausgangsfunktion | Schließer |
| Max. Spannungsabfall Schaltausgang DC [V] | 2,8 |
| Mindestlaststrom [mA] | 2; (nur im 2-Leiter Betrieb) |
| Max. Reststrom [mA] | 0,5; (nur im 2-Leiter Betrieb) |
| Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] | 100 |
| Schaltfrequenz DC [Hz] | 700 |
| Kurzschlussschutz | ja |
| Ausführung Kurzschlussschutz | getaktet |
| Überlastfest | ja |
Erfassungsbereich
| Schaltabstand [mm] | 5 |
|---|---|
| Realschaltabstand Sr [mm] | 5 ± 10 % |
| Arbeitsabstand [mm] | 0...4,05 |
Genauigkeit / Abweichungen
| Korrekturfaktor | Stahl: 1 / Edelstahl: 0,7 / Messing: 0,5 / Aluminium: 0,4 / Kupfer: 0,3 |
|---|---|
| Hysterese [% von Sr] | 1...15 |
| Schaltpunktdrift [% von Sr] | -10...10 |
Umgebungsbedingungen
| Umgebungstemperatur [°C] | 0...60 |
|---|---|
| Schutzart | IP 67 |
Zulassungen / Prüfungen
| EMV |
|
||||||||
|---|---|---|---|---|---|---|---|---|---|
| MTTF [Jahre] | 2988 | ||||||||
| UL-Zulassung |
|
Mechanische Daten
| Gewicht [g] | 50,8 |
|---|---|
| Gehäuse | Gewindebauform |
| Einbauart | nicht bündig einbaubar |
| Abmessungen [mm] | M8 x 1 / L = 37 |
| Gewindebezeichnung | M8 x 1 |
| Werkstoffe | Messing weißbronze-beschichtet; aktive Fläche: LCP |
Anzeigen / Bedienelemente
| Anzeige |
|
|---|
Zubehör
| Lieferumfang |
|
|---|
Bemerkungen
| Verpackungseinheit | 1 Stück |
|---|
Elektrischer Anschluss
| Anschluss | Kabel: 2 m, PVC; 3 x 0,14 mm² |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — IE5345-00 — 13.04.2023 —
IE5345 –
IEBC005-ASKG
Elektrischer Anschluss
Kabel: 2 m, PVC; 3 x 0,14 mm²
Anschluss
- Adernfarben :
- BK =
- schwarz
- BN =
- braun
- BU =
- blau
