Schaltnetzteil 24 V DC

DN4012

PSU-1AC/24VDC-5A

Schaltnetzteil 24 V DC

DN4012

PSU-1AC/24VDC-5A

  • Für die geregelte Stromversorgung von Steuerungen, Sensoren, Aktuatoren und Industrieelektronik
  • Geringe Verlustleistung dank hohem Wirkungsgrad
  • Hohe Netzausfallüberbrückungszeit
  • Besonders platzsparende Bauform
  • Hohe Leistungsreserven
{{ifmVariantName}}



  • ce
  • ukca
  • cul
  • cruus
Technische Details
Elektrische Daten
Frequenz AC [Hz] 47...64
Betriebsspannungstoleranz [%] 10
Betriebsspannungstoleranz 2 [%] 10
Betriebsspannung [V] automatische Bereichsumschaltung
Nennspannung AC [V] < 230
Eingangsspannungsbereich AC [V] 100...120 / 200...240; (automatische Bereichsumschaltung)
Ausgangsspannung DC [V] 24...28
Schutzklasse I; (IEC 61140)
Überspannungsschutz ja; (< 39 DC)
Ausgangsspannung [V] einstellbar; Ausgangsspannung gemäß SELV, PELV
Max. Ausgangsstrom bei min. Ausgangsspannung [A] 5
Max. Ausgangsstrom bei max. Ausgangsspannung [A] 4,3
Max. Ausgangsstrom kurzzeitig bei min. Ausgangsspannung [A] 6
Max. Ausgangsstrom kurzzeitig bei max. Ausgangsspannung [A] 5,1
Ausgangsleistung (dauerhaft) [W] 120
Ausgangsleistung (kurzzeitig) [W] 144
Hinweis zur Ausgangsleistung (kurzzeitig) [W]
≤ 45 °C dauerhaft erlaubt; > 45 °C < 1 Minute alle 10 Minuten
Leistungsfaktor (Nennspannung 120 V AC / 60 Hz) 0,56
Leistungsfaktor (Nennspannung 230 V AC / 50 Hz) 0,47
Leistungsreserve [%] 20
Anzahl Ausgangsstromkreise 1
Max. Restwelligkeit [mV] 50
Einschaltspitzenstrom (Nennspannung 120 V AC / 60 Hz) [A] 3
Einschaltspitzenstrom (Nennspannung 230 V AC / 50 Hz) [A] 3
Einschaltstrombegrenzung ja
Wirkungsgrad (Nennspannung 120 V AC / 60 Hz) [%] 89,4
Wirkungsgrad (Nennspannung 230 V AC / 50 Hz) [%] 90,2
Externe Eingangsabsicherung ≤ B-10 A / ≤ C-6 A
Derating [W/K] 3 (60...70 °C)
Netzausfallüberbrückungszeit (Nennspannung 120 V AC / 60 Hz) [ms] 80
Netzausfallüberbrückungszeit (Nennspannung 230 V AC / 50 Hz) [ms] 78
Eingangsstrom (Nennspannung 120 V AC / 60 Hz) [A] 2,05
Eingangsstrom (Nennspannung 230 V AC / 50 Hz) [A] 1,23
Verlustleistung (Nennspannung 120 V AC / 60 Hz) [W] 14,5
Verlustleistung (Nennspannung 230 V AC / 50 Hz) [W] 13,2
Rückspeisefestigkeit [V] 35
Ausgänge
Kurzschlussfest ja
Überlastfest ja
Überlastverhalten Ausgangsstrom konstant
Parallelschaltung von Ausgängen möglich nein
Serienschaltung von Ausgängen möglich ja
Umgebungsbedingungen
Umgebungstemperatur [°C] -25...70
Hinweis zur Umgebungstemperatur
Freiräume für Konvektion beachten (siehe Bedienungsanleitung)
Lagertemperatur [°C] -40...85
Max. zulässige relative Luftfeuchtigkeit [%] 95; (IEC 60068-2-30)
Schutzart IP 20; (EN 60529)
Verschmutzungsgrad 2; (IEC 62103: leitfähige Verschmutzung nicht zulässig)
Zulassungen / Prüfungen
EMV
EN 61000-6-1
EN 61000-6-2
EN 61000-6-4
Schwingfestigkeit
IEC 60068-2-6 ±1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz
Schockfestigkeit
IEC 60068-2-27 30 g 6 ms / 20 g 11 ms
Mechanische Daten
Gewicht [g] 594,5
Montageart Tragschiene; (TH35 (EN 60715))
Abmessungen [mm] 124 x 40 x 122,5
Werkstoffe Stahlblech
Anzeigen / Bedienelemente
Anzeige
DC ok 1 x LED
Bemerkungen
Bemerkungen
Serienschaltung von Ausgängen gilt nur für gleiche Geräte bis max. 150 V DC Gesamtspannung
In 100 V AC Netzen und dauerhaft P > 120 W kann es zur thermischen Abschaltung kommen
Verpackungseinheit 1 Stück
Elektrischer Anschluss
Anschluss Schraubklemmen:
Diagramme und Kurven

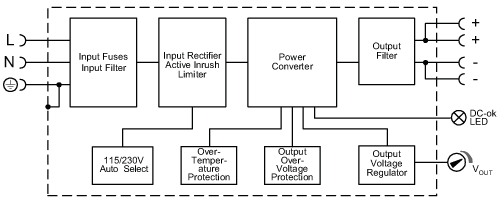

Blockdiagramm
Ausgangskennlinie

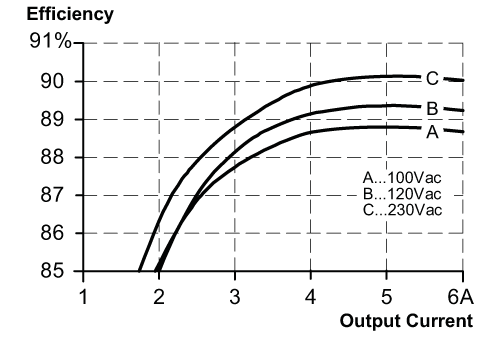

Kennlinie für Wirkungsgrad / Verlustleistung
Kennlinie für Derating

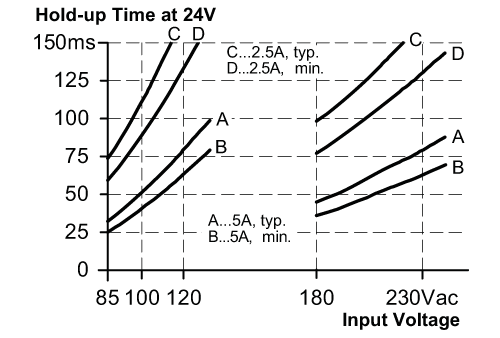

Kennlinie für Netzausfallüberbrückungszeit
