Drehzahlwächter Compact für den Ex-Bereich
DI604A

Kompakte Auswerteeinheit zur Drehzahlüberwachung

Name: DI604A
Brand: ifm
SKU: DI604A
Price: 185.00 EUR

DI604A

DGA4008-WRKG/IO/US/3D

Kompakte Auswerteeinheit zur Drehzahlüberwachung

DI604A

DGA4008-WRKG/IO/US/3D

Für Anwendungen in explosionsgefährdeten Bereichen
Zuverlässige berührungslose Überwachung der Drehzahl auf Sollwertunterschreitung
2 in 1: Drehzahlauswertung und Sensor in einem kompakten Gehäuse
Einfache Einstellung des Schaltpunktes mittels Teach-Taste oder IO-Link
Mit IO-Link zur Übertragung von Signalen und Diagnosedaten

Produktmerkmale

Elektrische Ausführung	PNP/NPN; (parametrierbar)
Ausgangsfunktion	Schließer / Öffner; (parametrierbar)
Schaltabstand [mm]	8
Kommunikationsschnittstelle	IO-Link
Gehäuse	Gewindebauform
Abmessungen [mm]	M18 x 1 / L = 76,4

Einsatzbereich

Besondere Eigenschaft	Vergoldete Kontakte
Applikation	Auswertung von rotierenden und linearen Bewegungen auf Sollwertunterschreitung; Blockieren

Elektrische Daten

Betriebsspannung [V]	10...30 DC
Stromaufnahme [mA]	< 15
Schutzklasse	II
Verpolungsschutz	ja

Ausgänge

Elektrische Ausführung

PNP/NPN; (parametrierbar)

Ausgangsfunktion

Schließer / Öffner; (parametrierbar)

Max. Spannungsabfall Schaltausgang DC [V]

2,5

Werkseinstellung

Elektrische Ausführung: PNP

Ausgangsfunktion: Schließer

Schaltpunkt: 100 Imp/min

Ausgang OUT2: Impulsausgang

Kurzschlussschutz

Überlastfest

Schaltausgang (OUT1)

Ausgangssignal	Schaltsignal
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]	250

Impulsausgang / Schaltausgang (OUT2)

Ausgangssignal	Impulssignal; Schaltsignal; (parametrierbar)
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]	100
Schaltfrequenz DC [Hz]	< 500
Impulsausgang	externe Auswertung der Bedämpfungsimpulse

Erfassungsbereich

Schaltabstand [mm]	8

Mess-/Einstellbereich

Messbereich [Imp/min]	1...32000
Einstellbereich [Imp/min]	3...24000

Genauigkeit / Abweichungen

Korrekturfaktor	Edelstahl: 0,7 / Messing: 0,4 / Aluminium: 0,4 / Kupfer: 0,3
Hysterese [% von Sr]	10
Hysterese [% von Sp]	10...30
Wiederholgenauigkeit IO-Link [%]	1; (von Messbereichsendwert)
Temperaturdrift	± 10 %; (von Messbereichsendwert)

Reaktionszeiten

Anlaufüberbrückung [s]	0...15; (Schrittweite: 1 s; Default: 10 s)
Max. Bedämpfungsfrequenz [Imp/min]	60000

IO-Link

Anlaufüberbrückung [s]	0...30; (Schrittweite: 100 ms; Default: 10 s)

Schnittstellen

Kommunikationsschnittstelle

IO-Link

Übertragungstyp

COM2 (38,4 kBaud)

IO-Link Revision

1.1

SDCI-Norm

IEC 61131-9

Profile

Smart Sensor: Measuring and Switching Sensor, high resolution, 1 channel, Identification and Diagnosis, Locator, ProductURI

SIO-Mode

Benötigte Masterportklasse

Min. Prozesszykluszeit [ms]

3,7

IO-Link Prozessdaten (zyklisch)

Funktion	Bitlänge
Prozesswert	32
Gerätestatus	4
Binäre Schaltinformationen	2

IO-Link Funktionen (azyklisch)

Einschaltzyklenzähler; Betriebsstundenzähler; interne Temperatur; Anwendungsspezifische Markierung

Unterstützte DeviceIDs

Betriebsart	DeviceID
Default	1444 (5A4hex)

Hinweis

Weitere Informationen entnehmen Sie der IODD-PDF-Datei unter "Downloads"

Umgebungsbedingungen

Umgebungstemperatur [°C]	-25...60
Schutzart	IP 67

Zulassungen / Prüfungen

ATEX Gerätekennzeichnung

II 3D Ex tc IIIC T80°C Dc X

EMV

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF gestrahlt	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 HF leitungsgebunden	10 V
EN55011	Klasse B

Schwingfestigkeit

EN 60068-2-6 Fc	20 g (10...3000 Hz)
	50 Frequenzzyklen, 1 Oktave/Minute, in 3 Achsen

Schockfestigkeit

EN 60068-2-27 Ea

100 g 11 ms Halbsinus; je 3 Schocks in jede Richtung der 3 Koordinatenachsen

Dauerschockfestigkeit

EN 60068-2-27

41 g 6 ms; je 4000 Schocks in jede Richtung der 3 Koordinatenachsen

Schneller Temperaturwechsel

EN 60068-2-14 Na

TA = -25°C; TB = 80°C; t1 = 30 min; t2 = <10 s 50 Zyklen

Salzsprühnebeltest

EN 60068-2-52 Kb

Schärfegrad 5 (4 Prüfzyklen)

MTTF [Jahre]

471

Mechanische Daten

Gewicht [g]	75
Gehäuse	Gewindebauform
Einbauart	nicht bündig einbaubar

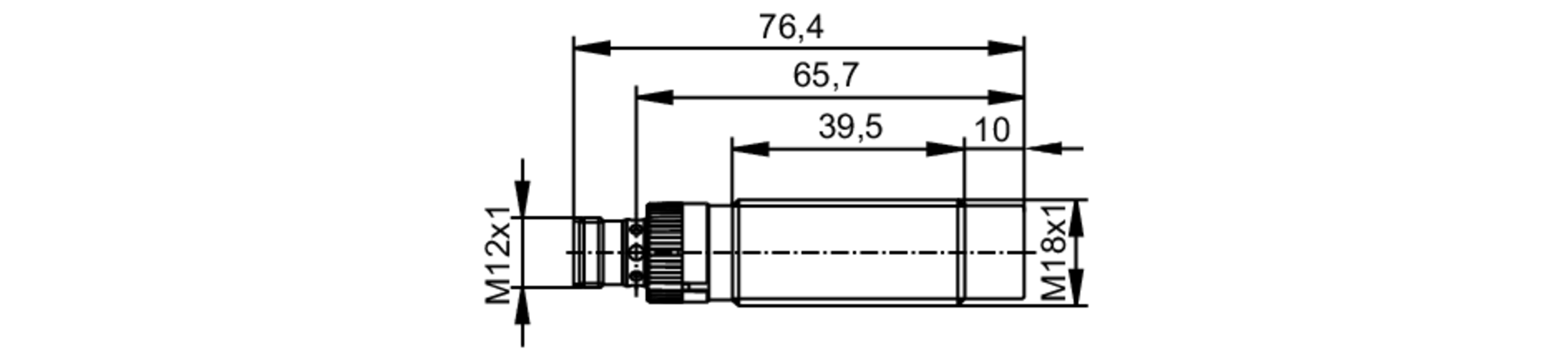

Abmessungen [mm]	M18 x 1 / L = 76,4
Gewindebezeichnung	M18 x 1
Werkstoffe	Gehäuse: 1.4404 (Edelstahl / 316L); aktive Fläche: PA; LED-Fenster: PEI; Befestigungsmuttern: 1.4404 (Edelstahl / 316L)
Anzugsdrehmoment [Nm]	35

Anzeigen / Bedienelemente

Betrieb	4 x LED, grün
Schaltausgang	4x LED, gelb
Fehlermeldung	4x LED, rot

Zubehör

Lieferumfang

Befestigungsmuttern: 2

Bemerkungen

Verpackungseinheit	1 Stück

Elektrischer Anschluss

Anschluss	Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
