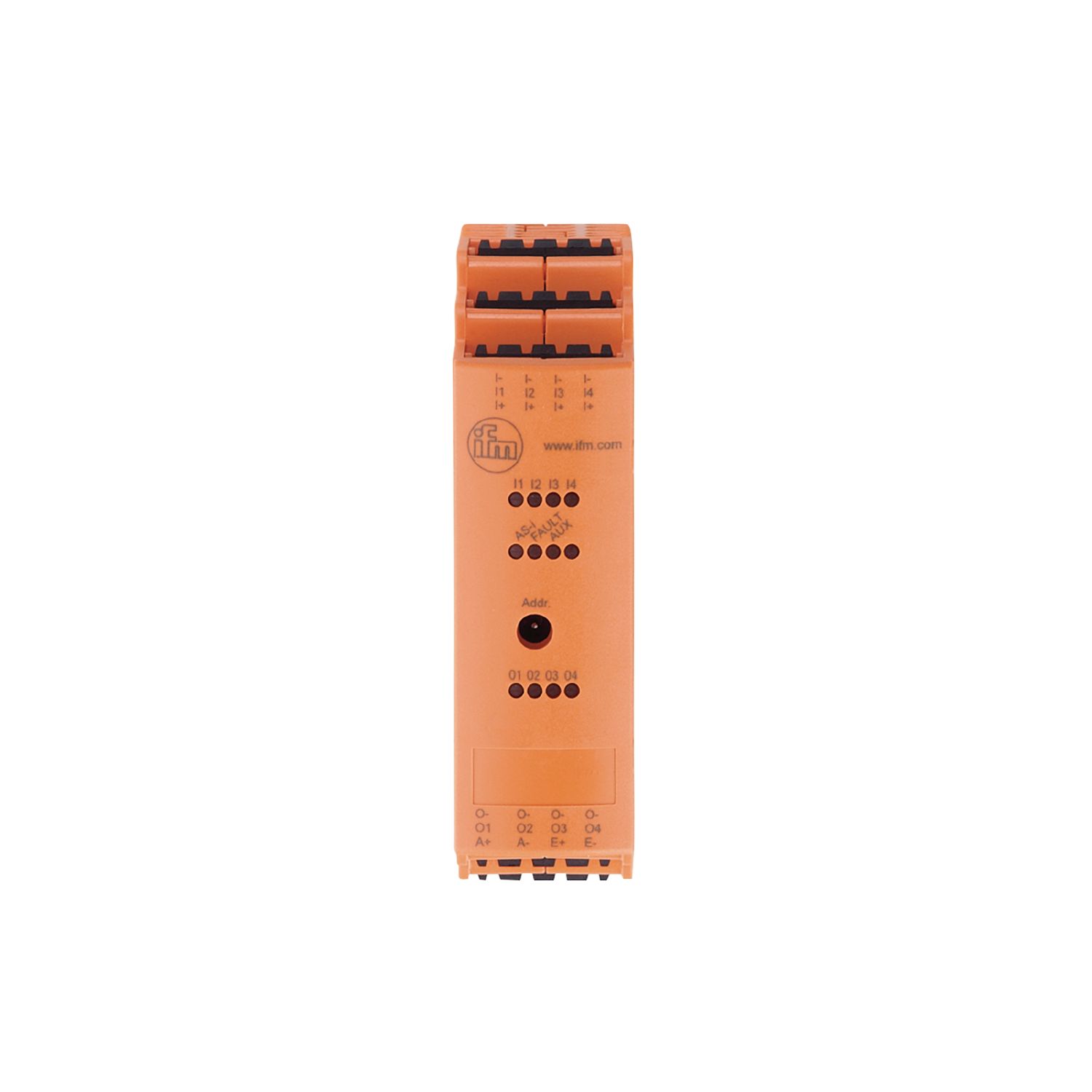

Einsatzbereich
| Ausführung | Nur für den Betrieb mit AS-i Mastern Profil M4 |
|---|---|
| Applikation | Schaltschrankeinbau |
Elektrische Daten
| Betriebsspannung [V] | 26,5...31,6 DC |
|---|---|
| Max. Stromaufnahme aus AS-i [mA] | 50 |
| Zusätzliche Spannungsversorgung [V] | 20 DC |
| Max. Stromaufnahme aus zusätzlicher Versorgung [mA] | 4300; (AUX) |
| Watchdog integriert | ja |
Ein-/Ausgänge
| Anzahl der Ein- und Ausgänge | Anzahl der digitalen Eingänge: 4; Anzahl der digitalen Ausgänge: 4 |
|---|
Eingänge
| Anzahl der digitalen Eingänge | 4 |
|---|---|
| Eingangsbeschaltung digitale Eingänge | PNP; (Typ 2 gemäß IEC 61131-2) |
| Sensorversorgung der Eingänge | AUX |
| Spannungsversorgung [V] | 20...30; (DC) |
| Max. Strombelastbarkeit Eingänge gesamt [mA] | 200 |
| Eingangsstrom High [mA] | 6...10 |
| Eingangsstrom Low [mA] | 0...2 |
| Schaltpegel High [V] | > 11 |
| Kurzschlussfestigkeit Digitaleingänge | ja |
Ausgänge
| Anzahl der digitalen Ausgänge | 4 |
|---|---|
| Beschaltung | PNP |
| Spannungsbereich DC [V] | 20...30; (AUX) |
| Strombelastbarkeit je Ausgang [mA] | 1000; (Gebrauchskategorie DC-12: 700 mA; Gebrauchskategorie DC-13 (Steuerung von Elektromagneten): 20 W (IEC 60947-5-1)) |
| Strombelastbarkeit Ausgänge gesamt [A] | 4 |
| Kurzschlussfest | ja |
| Galvanisch entkoppelt | ja |
| Aktuatorversorgung der Ausgänge | AUX |
Umgebungsbedingungen
| Umgebungstemperatur [°C] | -25...70 |
|---|---|
| Max. zulässige relative Luftfeuchtigkeit [%] | 90; (nicht kondensierend) |
| Max. Höhe über NN [m] | 2000 |
| Schutzart | IP 20 |
| Verschmutzungsgrad | 2 |
Zulassungen / Prüfungen
| EMV |
|
||||||
|---|---|---|---|---|---|---|---|
| MTTF [Jahre] | 186 | ||||||
| Hinweise | Das Gerät muss aus einer galvanisch getrennten Spannungsquelle versorgt werden.; Diese Spannungsquelle muss sekundär über eine UL-zugelassene Sicherung verfügen (siehe Beiblatt).; Alternativ kann auch ein Class 2-Netzteil zur Versorgung von AUX verwendet werden. |
AS-i Kennwerte
| AS-i Version | 3.0 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AS-i Adressierung | Adressierbuchse | |||||||||||||||
| Erweiterter Adressiermodus | ja | |||||||||||||||
| AS-i Master Profil | M4 | |||||||||||||||
| AS-i Profil | S-7.A.7 | |||||||||||||||
| AS-i E/A-Konfiguration [hex] | 7 | |||||||||||||||
| AS-i ID-Code [hex] | A.7 | |||||||||||||||
| AS-i Zertifikat beantragt | ja | |||||||||||||||
| Belegung der Datenbits |
|
Mechanische Daten
| Gewicht [g] | 144,8 |
|---|---|
| Montageart | Tragschienenmontage |
| Abmessungen [mm] | 108 x 25 x 105 |
| Werkstoffe | PC-GF20 |
Anzeigen / Bedienelemente
| Anzeige |
|
|---|
Zubehör
| Zubehör optional |
|
|---|
Bemerkungen
| Verpackungseinheit | 1 Stück |
|---|
Elektrischer Anschluss
| Anschluss | Stiftleiste: |
|---|
