Este artículo ya no está disponible - ficha de archivo

Sustituido por: OGT501 – Comparador de productos: OG5049 / OGT501

OG5049

Sistema de reflexión directa

OGT-FPKG

{{'OPTIONAL_INFO' | productAvailability | error}}

Estimada/o cliente, lamentablemente esta ficha no está disponible en el idioma deseado. Si tiene alguna pregunta, nos puede contactar por e-mail.

Un cordial saludo,
El equipo de ifm

Descarga
Technische Details
Características del producto
Tipo de luz luz infrarroja
Carcasa Tipo con rosca
Dimensiones [mm] M18 x 1 / L = 64,5
Campo de aplicación
Principio de funcionamiento Sistema de reflexión directa
Datos eléctricos
Tensión de alimentación [V] 10...36 DC
Consumo de corriente [mA] < 30
Clase de protección II
Protección contra inversiones de polaridad
Tipo de luz luz infrarroja
Longitud de onda [nm] 880
Salidas
Alimentación PNP
Función de salida modo luz / oscuridad; (parametrizable)
Caída de tensión máx. de la salida de conmutación DC [V] 2,5
Corriente máxima permanente de la salida de conmutación DC [mA] 200
Frecuencia de conmutación DC [Hz] 500
Protección contra cortocircuitos
Tipo de protección contra cortocircuitos pulsada
Resistente a sobrecargas
Rango de detección
Alcance [mm] 1...600; (papel blanco 200 x 200 mm 90% de remisión)
Alcance ajustable
Diámetro máx. del punto luminoso [mm] 169
Dimensiones del punto luminoso aplicables para con el alcance máximo
Condiciones ambientales
Temperatura ambiente [°C] -25...80
Grado de protección IP 67
Homologaciones / pruebas
CEM
EN 60947-5-2
EN 55011 clase B
Datos mecánicos
Carcasa Tipo con rosca
Dimensiones [mm] M18 x 1 / L = 64,5
Nombre de la rosca M18 x 1
Materiales PBT
Material de la lente
PMMA
Indicaciones / elementos de mando
Indicación
Estado de conmutación 1 x LED, amarillo
Disponibilidad 1 x LED, verde
función 1 x LED, rojo
Accesorios
Accesorios incluidos
tuercas de fijación: 2 x
Notas
Cantidad por pack 1 unid.
Conexión eléctrica
Conexión Cable: 2 m, PVC; 3 x 0,34 mm²
Diagramas y curvas

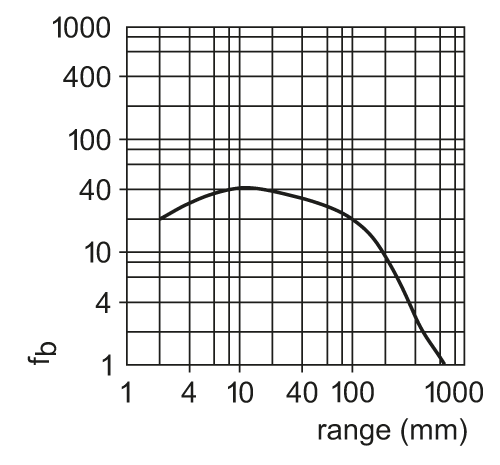

curva de exceso de ganancia
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos el derecho de modificar características técnicas sin previo aviso. — ES-ES — OG5049-00 — 06.03.2003 —
