  3. OG5069

Cet article n'est plus disponible - entrée d'archives

OG5069

Barrage photoélectrique récepteur

OGELFNKG/B2/V4A/US-100

{{'OPTIONAL_INFO' | productAvailability | error}}

Cher client,
malheureusement cette fiche technique n'est pas disponible dans la langue souhaitée. Pour plus d'informations, n'hésitez pas à nous contacter par e-mail.

Avec nos meilleures salutations,
votre équipe ifm.

Téléchargement
Technische Details
Caractéristiques du produit
Type de lumière lumière rouge
Boîtier boîtier fileté
Dimensions [mm] M18 x 1 / L = 72
Application
Caractéristique spécifique contacts dorés; Sortie de contrôle
Principe de fonctionnement Barrage photoélectrique
Données électriques
Tension d'alimentation [V] 10...30 DC
Consommation [mA] < 24
Classe de protection II
Protection inversion de polarité oui
Type de lumière lumière rouge
Longueur d'onde [nm] 675
Sorties
Technologie NPN
Fonction de sortie éclairement / obscurcissement; (paramétrage)
Chute de tension max. sortie de commutation DC [V] 2,5
Sortie de contrôle oui
Chute de tension max. sortie de contrôle [V] 3,5
Courant de sortie sortie de contrôle [mA] 10
Courant de sortie (au maintien) de la sortie de commutation DC [mA] 200
Fréquence de commutation DC [Hz] 500
Protection courts-circuits oui
Version protection courts-circuits pulsé
Protection surcharges oui
Zone de détection
Emetteur / récepteur récepteur
Portée [m] < 6
Portée réglable oui
Diamètre de l'objet le plus petit détectable [mm] 1
Conditions d'utilisation
Température ambiante [°C] -10...50
Indice de protection IP 67
Tests / homologations
CEM
EN 60947-5-2
Données mécaniques
Boîtier boîtier fileté
Dimensions [mm] M18 x 1 / L = 72
Désignation du filetage M18 x 1
Matières inox (1.4404 / 316L); PBT
Matière lentille
PMMA
Afficheurs / éléments de service
Indication
état de commutation 1 x LED, jaune
fonctionnement 1 x LED, vert
Fonction 1 x LED, rouge
Accessoires
Accessoires fournis
écrous de fixation: 2 x
Remarques
Unité d'emballage 1 pièces
Raccordement électrique
Raccordement Connecteur: 1 x M12; Contacts: doré
Diagrammes et courbes

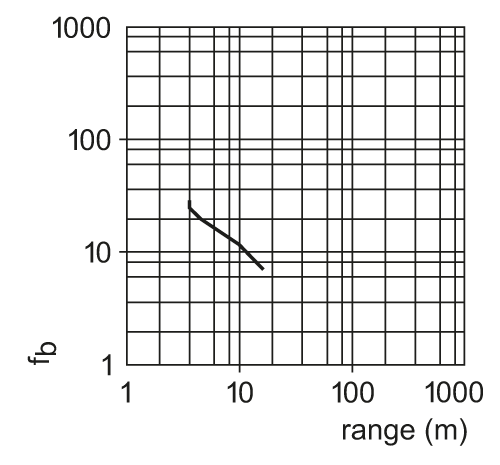

courbe capacité de réserve
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — OG5069-01 — 06.03.2003 —
