- DX2011

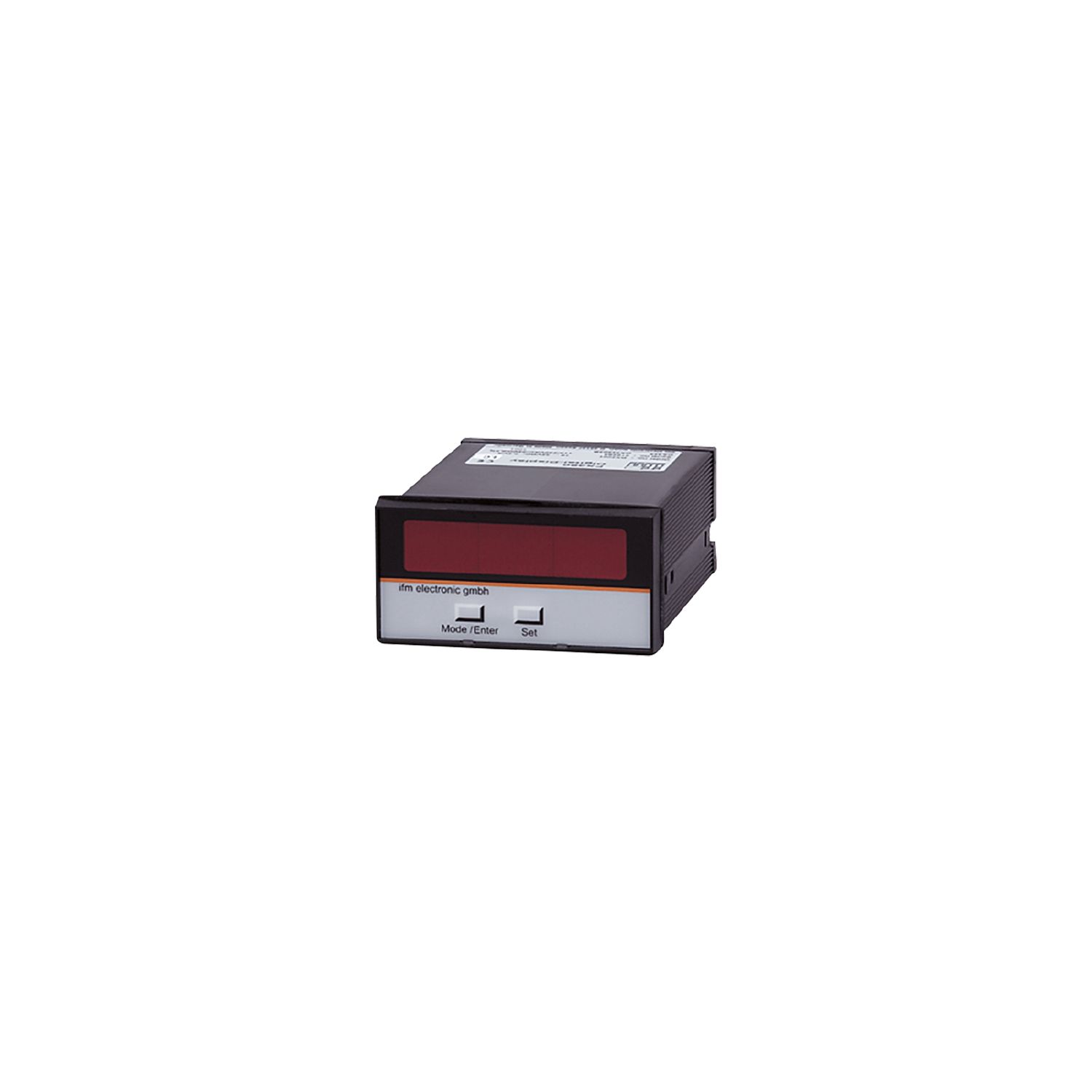

Multifunktionsdisplay för övervakning av analoga standardsignaler
DX2011
DISPLAY/AX360
Multifunktionsdisplay för övervakning av analoga standardsignaler
DX2011
DISPLAY/AX360
- Tydligt synlig 6-siffrig LED-display
- Stort AC/DC-driftspänningsintervall
- Tillförlitlig övervakning av givare med analoga standardsignaler
- Fritt skalbara visningsvärden och signalkombinationer
Artikeln ej längre tillgänglig - Arkiv
Alternativartiklar: DX2041 Produktjämförelse: DX2011 / DX2041 Då ni väljer en alternativartikel, beakta att tekniska data kan avvika!
Applikation
| Applikation | display av analoga standardsignaler; t.ex. tryckgivare, temperaturgivare eller flödesgivare |
|---|
Elektriska data
| Frekvens AC [Hz] | 50...60 |
|---|---|
| Anslutningsspänning tolerans [%] | 33...58 |
| Anslutningsspänning [V] | 230 / 115 AC / 24 DC |
| Strömförbrukning [mA] | 110 (18 V); 90 (24 V); 80 (30 V) |
| Extrakraft för givare DC [V] | 24; (±15 %, 150 mA; Kortslutningssäker) |
In- / utgångar
| Antal in och utgångar | Antal analogingångar: 2 |
|---|
Ingångar
| Antal analogingångar | 2 |
|---|
Utgångar
| Analog strömutgång [mA] | 4...20 |
|---|---|
| Analog spänningsutgång [V] | 0...10 |
Driftförhållanden
| Omgivningstemperatur [°C] | 0...45 |
|---|---|
| Lagringstemperatur [°C] | -25...70 |
| Kapslingsklass | IP 65; (frontplacerad) |
| Kapslingsklass anslutningsklämmor | IP 20 |
Godkännanden / tester
| EMC |
|
|---|
Mekaniska data
| Vikt [g] | 552 |
|---|---|
| Material | Noryl UL94-V-0 |
Displayer / manöverelement
| Display |
|
|---|
Elektrisk anslutning
| Anslutning | skruvklämmor, DC: 10 x ...1,5 mm² |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vi förbehåller oss rätten till tekniska ändringar utan föregående meddelande! — SV-SE — DX2011-00 — 20.03.2017 —
DX2011 –
DISPLAY/AX360
Elektrisk anslutning
skruvklämmor, DC: 10 x ...1,5 mm²
