Seleção de módulos de campo
A nossa vasta gama de produtos divide-se em 3 categorias: PerformanceLine, DataLine e StandardLine.
Cada categoria oferece vantagens diferentes para a sua aplicação e necessidade. As diferenças na alimentação eléctrica, sistemas de bus, ligação IT e outras características podem ser vistas nas seguintes tabelas de síntese.
Índice
Direto à seleção de produtos
|
SolutionBlock
|
|
|
|
|
|
|---|---|---|---|---|---|
| AL15xx | AL14xx | AL13xx | AL11xx | AL19xx | |
| Daisy chain | Alimentação + fieldbus + IIoT | Alimentação + fieldbus | Fieldbus | ||
| Alimentação |
M12 L-code 16 A (US) 16 A (UA) |
M12 A-code 3,9 A (US) |
Terminais 3.9A (US) |
||
| Fieldbus | PROFINET EtherNet/IP |
PROFINET |
PROFINET |
PROFINET |
PROFINET |
| Multi-protocolo |  |
 |
|||

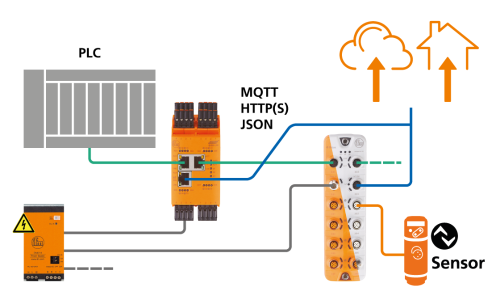

| IIoT Port | HTTP(S) JSON MQTT OPC UA |
|
HTTP(S), JSON, MQTT | |
HTTP(S), JSON, MQTT |
| Corrente de saída | 4A | 2A | 300 mA | ||
| Limitação de corrente | por mestre US/UA | por porta (ajustável) | por mestre | ||
| Medição de corrente | |
sim | não | ||

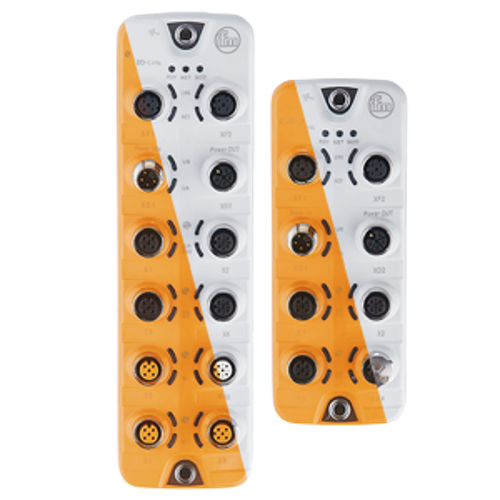

| Tipo mestre de 8 portas |
4x porta tipo B 4x porta tipo A |
8x porta tipo A |
|||
| Tipo mestre de 4 portas | |
4x porta tipo B | 4x porta tipo A | |
|
| Índice de proteção |
IP67 (laranja) IP69K (cinzento) |

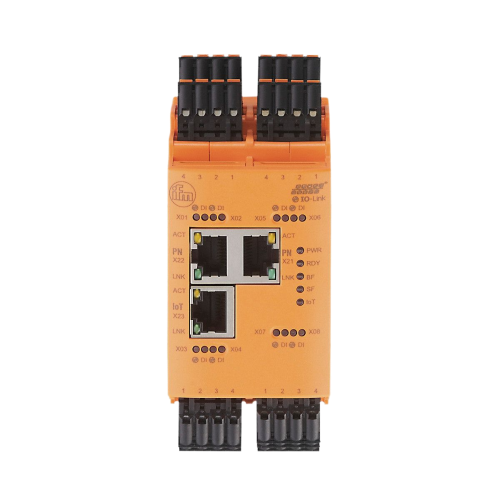

IP20 |
|||
|
Material Connectores/sockets |
Latão niquelado (cor de laranja) Aço inoxidável (cinzento) |
PA | |||
|
|
|
|

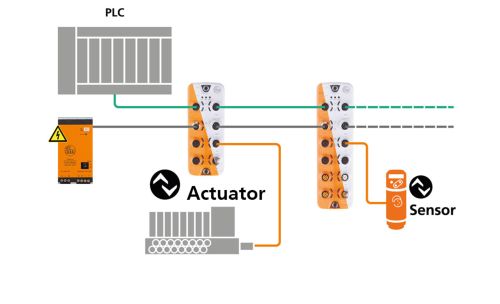

StandardLine
|
|
|---|---|---|---|---|
| AL41xx | AL43xx | AL40xx | AL42xx | |
| Daisy chain | Alimentação + fieldbus | Fieldbus | Fieldbus | |
| Alimentação |
M12 L-code 16 A (US) 16 A (UA) |
M12 A-code 3,9 A (US) |
M12 A-code 3,9 A (US) 4A (/UA) |
|

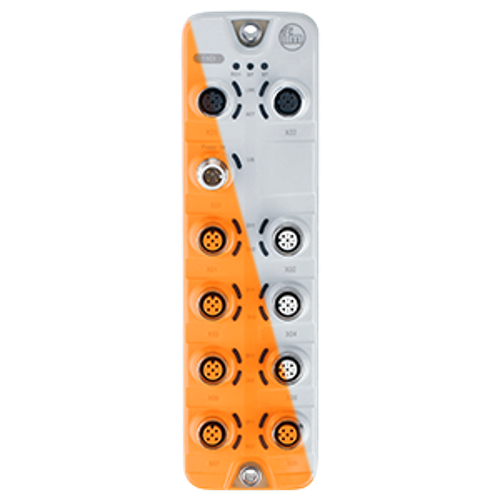

| Portas | M12 A-code 8 x 2 DI |
M12 A-code 4 x 2 DO 4 x 2 DI |
M12 A-code 8 x 2 DI |
M12 A-code 4 x 2 DO 4 x 2 DI |
| Fieldbus | PROFINET EtherNet/IP Modbus TCP EtherCAT |
PROFINET EtherNet/IP |
PROFINET EtherNet/IP Modbus TCP EtherCAT |
PROFINET EtherNet/IP Modbus TCP |
| Output power | |
3.6 A (port 1+2) 3.6 A (port 3+4) |
|
3.6 A (port 1-4) |
| Limitação de corrente | por módulo | por porta (ajustável) | por módulo | por módulo |
| Medição de corrente | |
|
|
|
| Função de contador | CTU (Up Counter) CTD (Down Counter) CTUD (Up-Down Counter) CTDIR (Direction Counter) |
|||
| Função de comutação de saída SSC (contador) |
|
um ponto dois pontos janela histerese |
|
um ponto dois pontos janela histerese |
| Índice de proteção |
IP67 (laranja) IP69K (cinzento) |
|||
|
Material Connectores/sockets |
Latão niquelado (cor de laranja) Aço inoxidável (cinzento) |
|||
|
|
|
|||
|---|---|---|---|---|
| AL315x | AL310x | AL305x | AL300x | |
| Daisy chain | Alimentação + fieldbus | Fieldbus | ||
| Alimentação |
M12 L-code 16 A (US) 16 A (UA) |
M12 A-code 100 mA (US) |
||
| Ethernet | M12 D-code 6 port |
|||

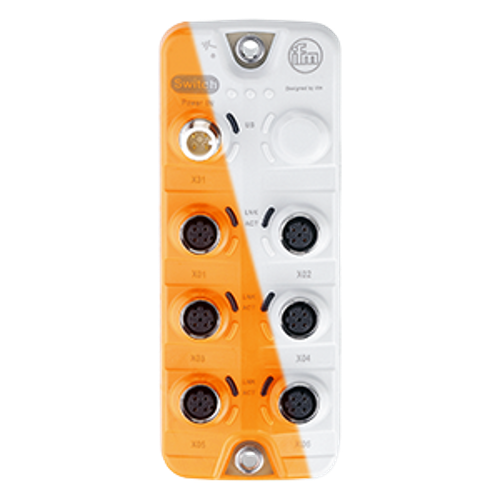

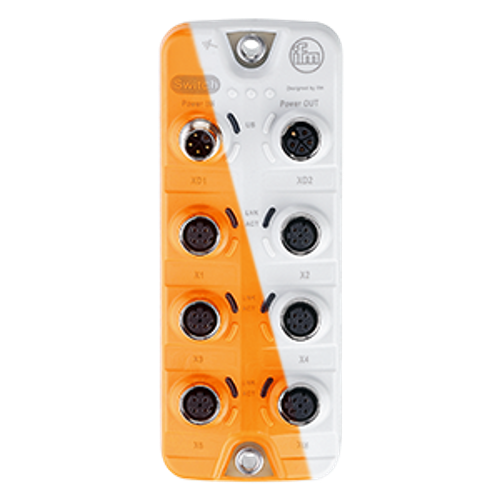

| Versão | Switch não gerenciado | |||
| Fieldbus | TCP/IP EtherNet/IP Modbus TCP |
PROFINET | TCP/IP EtherNet/IP Modbus TCP |
PROFINET |
| Taxa de transmissão | 10 MBit/s 100 MBit/s |
|||
| Bloqueio | |
LLDP PTCP 01:80:C2:00:00:0E |
|
LLDP PTCP 01:80:C2:00:00:0E |
| Índice de proteção |
IP67 (laranja) IP69K (cinzento) |
|||
|
Material Connectores/sockets |
Latão niquelado (cor de laranja) Aço inoxidável (cinzento) |
|||
