PY9933

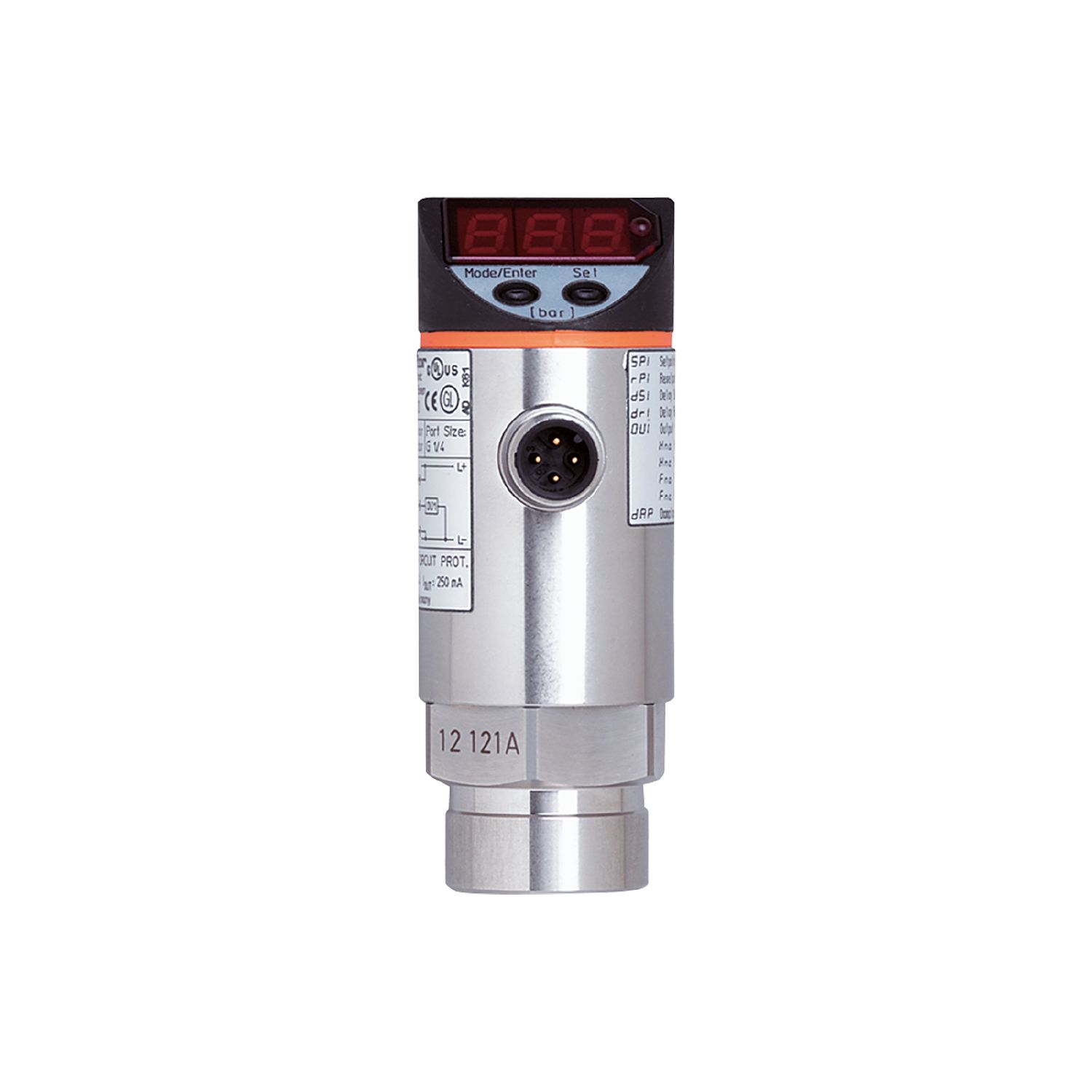

Sensor de pressão com indicador

PY9933

PN-025-RBR14-QFRKG/US/ /V

Sensor de pressão com indicador

PY9933

PN-025-RBR14-QFRKG/US/ /V

Duas saídas de comutação, uma delas programável como saída de diagnóstico
Estabilidade duradoura graças à alta resistência a sobrecarga
Vida útil de mais de 100 milhões de ciclos de pressão
Visualizador LED de 4 dígitos bem visível
Unidades de pressão selecionáveis e específicas de cada país

Artigo não mais disponível - registro de arquivo

Produtos alternativos: PN7093 Comparação de produtos: PY9933 / PN7093 Quando escolher um artigo alternativo por favor verifique pois os dados técnicos podem diferir!

Características do produto

Quantidade de entradas e saídas

Quantidade de saídas digitais: 2

Intervalo de medição

0...25 bar

0...363 psi

0...2,5 MPa

Conexão de processo

ligação roscada G 1/4 rosca interna

Aplicação

Característica especial

Contactos banhados a ouro

Substância

líquidos e gases

Temperatura do fluído [°C]

-25...80

Pressão mín. de rutura

350 bar

5075 psi

35 MPa

Resistência à pressão

150 bar

2175 psi

15 Mpa

Tipo de pressão

pressão relativa

Dados elétricos

Tensão de funcionamento [V]	18...36 DC; (para PELV/SELV)
Consumo de corrente [mA]	< 50
Resistência de isolamento mín. [MΩ]	100; (500 V DC)
Classe de proteção	III
Proteção contra inversão de polaridade	sim
Proteção contra sobretensão	sim; (< 40 V)
Tempo de atraso a ligar [s]	0,3
Watchdog integrado	sim

Entradas/saídas

Quantidade de entradas e saídas	Quantidade de saídas digitais: 2

Saídas

Quantidade total de saídas	2
Sinal de saída	sinal de comutação
Conceção elétrica	PNP/NPN
Quantidade de saídas digitais	2
Função de saída	normalmente aberto/normalmente fechado; (parametrizável)
Queda de tensão máx. da saída de comutação DC [V]	2
Corrente nominal permanente da saída de comutação DC [mA]	250
Frequência de comutação DC [Hz]	< 170
Proteção contra curto-circuito	sim
Tipo de proteção contra curto-circuito	por impulso

Faixa de medição / de ajuste

Intervalo de medição

0...25 bar

0...363 psi

0...2,5 MPa

Ponto de comutação SP

0,2...25 bar

4...362 psi

0,02...2,5 MPa

Ponto de reposição rP

0,1...24,9 bar

2...360 psi

0,01...2,49 MPa

Em passos de

0,1 bar

2 psi

0,01 MPa

Precisão/desvios

Precisão do ponto de comutação [% do valor final]	< ± 0,5
Repetibilidade [% do valor final]	< ± 0,1; (com flutuações de temperatura < 10 K)
Desvio das características [% do valor final]	< ± 0,5
Desvio de histerese [% do valor final]	< ± 0,25
Estabilidade a longo prazo [% do valor final]	< ± 0,05
Desvio de temperatura por 10 K	< ± 0,25

Tempos de resposta

Tempo de atraso programável dS, dr [s]	0; 0,2...50

Software / programação

Possibilidades de ajuste dos parâmetros	histerese / janela; normalmente aberto/normalmente fechado; função de diagnóstico; lógica de comutação; atraso de descomutação/comutação; Amortecimento; Unidade de visualização

Condições de funcionamento

Temperatura ambiente [°C]	-20...80
Temperatura de armazenamento [°C]	-40...100
Proteção	IP 67

Testes/aprovações

CEM

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF irradiada	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5/1 kV
EN 61000-4-6 HF conduzida	10 V

Resistência a choques

DIN IEC 68-2-27

50 g (11 ms)

Resistência a vibrações

DIN IEC 68-2-6

20 g (10...2000 Hz)

Diretiva de equipamentos sob pressão

Boas práticas de engenharia; pode ser utilizado para fluidos do grupo 2; fluidos do grupo 1 sob encomenda

Dados mecânicos

Peso [g]	260
Materiais	1.4301 (aço inoxidável / 304); 1.4404 (aço inoxidável / 316L); PC; PBT; PEI; FPM
Materiais em contato com o fluído	1.4305 (aço inoxidável / 303); cerâmica; FPM
Ciclos de pressão mín.	100 milhões
Conexão de processo	ligação roscada G 1/4 rosca interna
Elemento de estrangulamento disponível	não (em breve)

Visualizadores/elementos de funcionamento

Visualizador

Unidade de visualização	3 x LED, verde
estado de comutação	2 x LED, amarelo
visualização de funções	visualizador alfanumérico, 4 dígitos
valores medidos	visualizador alfanumérico, 4 dígitos

Notas

O aparelho é uma opção especial do aparelho seriado PN70xx.

Na opção especial, o canal de compensação da pressão fica fechado, com isso, o grau de proteção fica maior.

Quantidade da embalagem

1 peças

conexão elétrica

	Conexão: 1 x M12; codificação: A; Contatos: dourado
