Absolutny wieloobrotowy enkoder z pełnym wałem

RM6106

RM-8192-S24/K B

Absolutny wieloobrotowy enkoder z pełnym wałem

RM6106

RM-8192-S24/K B

Na wszystkie zamówienia złożone w my ifm do 30.06.2024 otrzymasz dodatkowe 2% rabatu. Nie zwlekaj! Zaloguj się lub zarejestruj by zamawiać taniej! Promocja obowiązuje wyłącznie na nowe zamówienia złożone w dniach 01.03.2024 - 30.06.2024 za pośrednictwem sklepu internetowego. Promocja dotyczy wszystkich produktów, nie obejmuje kosztów transportu. Promocja łączy się z innymi rabatami ustalonymi indywidualnie z klientem. Promocja nie dotyczy firm z umowami międzynarodowymi.
Artykuł niedostępny w sprzedaży – wpis archiwalny
  • ce
  • cruus
Cechy produktu
Rozdzielczość 8192 kroki; 4096 obroty; 25 Bit
Interfejs komunikacyjny Interfejs danych SSI
Wykonanie wału pełny wał
Średnica wału [mm] 10
Dane elektryczne
Napięcie zasilania [V] 10...30 DC
Pobór prądu [mA] < 200
Maks. Ilość obrotów - ograniczenie elektroniki [U/min] 6000
Wyjścia
Kod kod Gray'a; (zwiększenie wartości kodu po obróceniu zgodnie z ruchem wskazówek zegara (patrząc od strony wału))
Sygnał kodowany Wejście danych; sygnały kompatybilne z TTL; takt i takt sygnał odwrócony zgodne z RS 485; wyjście danych; synchroniczny szeregowy; dane i dane sygnał odwrócony - sygnały kompatybilny z TTL; sygnały inkrementalne; 2 sinusoidalne sygnały inkrementalne (A i B); przesunięcie fazy o 90 °; 1 Vss 512 okresów sygnału na obrót
Zakres pomiaru / nastaw
Rozdzielczość 8192 kroki; 4096 obroty; 25 Bit
Interfejsy
Interfejs komunikacyjny Interfejs danych SSI
Warunki pracy
Temperatura otoczenia [°C] -20...85
Temperatura składowania [°C] -30...80
Ochrona IP 64
Testy / dopuszczenia
Odporność na wstrząsy
100 g (6 ms)
Odporność na wibracje
10 g (55...2000 Hz)
Dane mechaniczne
Materiał aluminium
Maks. liczba obrotów [U/min] 12000
Maks. moment rozruchowy [Nm] 1
Referencyjna temperatura dla oidanego momentu [°C] 20
Wykonanie wału pełny wał
Średnica wału [mm] 10
Materiał wału
stal (1.4104)
Max. obciążenie osiowe wału (na końcu wału) [N] 10
Max. obciążenie promieniowe wału (na końcu wału) [N] 20
Uwagi
Uwagi
Nie wolno używać przewodów / pinów niepodłączonych (n.c.).
Połączenie elektryczne
Konektor: 1 x M23 (ifm 1001.11), radialny; Maks. długość przewodu: 100 m
diagramy i wykresy

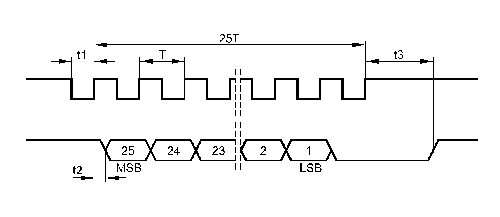

Diagram impulsów
zegar
dane
