| Cechy produktu |
| Rodzaj światła |
światło czerwone |
| Klasa ochrony laserowej |
1 |
| Obudowa |
prostopadłościan |
| Aplikacja |
| Konstrukcja |
Tłumienie tła |
| Zasada działania |
Czujnik dyfuzyjny |
| Dane elektryczne |
| Napięcie zasilania [V] |
10...30 DC |
| Pobór prądu [mA] |
16; (24 V) |
| Klasa ochrony |
III |
| Zabezpieczenie przed odwrotną polaryzacją |
tak |
| Rodzaj światła |
światło czerwone |
| Długość fali [Nm] |
650 |
| Wyjścia |
| Wykonanie elektryczne |
NPN |
| Funkcja wyjścia |
tryb światło-włącz/ciemno-włącz; (wybierany) |
| Maks. spadek napięcia wyjścia przełączającego DC [V] |
2,5 |
| Prąd obciążenia wyjścia przełączającego DC [mA] |
100 |
| Częstotliwość przełączania DC [Hz] |
1000 |
| Zabezpieczenie przed zwarciem |
tak |
| Typ zabezpieczenia przed zwarciem |
impulsowe |
| Strefa działania |
| Zasięg [mm] |
1...100; (biały papier 200 x 200 mm) |
| Zasięg dla obiektu białego (90% reemisji) [mm] |
1...100 |
| Zasięg dla obiektu szarego (18% reemisji) [mm] |
8...100 |
| Zasięg dla obiektu czarnego (6% reemisji) [mm] |
12...100 |
| Regulowany zasięg |
tak |
| Maks. średnica plamki światła [mm] |
2 |
| Rozmiary plamki światlnej odnoszą się do |
dla maksymalnego zasięgu |
| Tłumienie tła: dostępne |
tak |
| Interfejsy |
| Interfejs komunikacyjny |
IO-Link |
| Typ transmisji |
COM2 (38,4 kBaud) |
| IO-Link Revision |
1.1 |
| Norma SDCI |
IEC 61131-9 |
| Profil |
Smart Sensor: Device Identification; Device Diagnosis; Teach Channel; Switching Channel; Process Data Variable |
| SIO tryb |
tak |
| Wymagany typ portu master |
A |
| Min.czas cyklu procesu [ms] |
10 |
| Dane procesowe IO-Link (cykliczne) |
| Funkcja |
długość bajtu |
| wartość procesowa |
32 |
| status urządzenia |
4 |
| informacje o przełączaniu binarnym |
1 |
|
| Funkcje IO-Link (acykliczne) |
nazwa przypisana do aplikacji; licznik godzin pracy; licznik cykli włączania |
| Obsługiwane DeviceID |
| Typ działania |
DeviceID |
| domyślna |
526 |
|
| Warunki pracy |
| Temperatura otoczenia [°C] |
-10...60 |
| Ochrona |
IP 65; IP 67 |
| Testy / dopuszczenia |
| EMC |
|
| Klasa ochrony laserowej |
1 |
| Uwagi dotyczące ochrony lasera |
| Uwaga: |
światło laserowe |
| klasa laserowa: |
1 |
|
EN / IEC60825-1:2007 |
|
EN / IEC60825-1:2014 |
|
Zgodnie z 21 CFR 1040 z wyjątkiem odchyleń zgodnie z ostrzeżeniem o laserze nr 50, z czerwca 2007. |
|
| MTTF [lata] |
513 |
| Dane mechaniczne |
| Waga [g] |
33,9 |
| Obudowa |
prostopadłościan |
| Wymiary [mm] |
35,4 x 13 x 21 |
| Materiał |
obudowa: ABS; PPSU; uszczelnienie: EPDM |
| Materiał soczewki |
|
| Umiejscowienie soczewki |
soczewki z boku |
| Wyświetlacze / elementy robocze |
| Wyświetlacz |
| Stan wyjścia |
1 x LED, kolor żółty |
| działanie |
1 x LED, kolor zielony |
|
| Uwagi |
| Uwagi |
| Napięcie eksplatacji "supply class 2" zgodnie z cULus |
|
| Sztuk w opakowaniu |
1 szt. |
| Połączenie elektryczne - wtyk |
| Podłączenie |
Przewód: 0,3 m, PUR, czarny, Ø 3,7 mm; 3 x 0,25 mm² |
| Podłączenie |
Konektor: 1 x M12 |
| diagramy i wykresy |
|
|

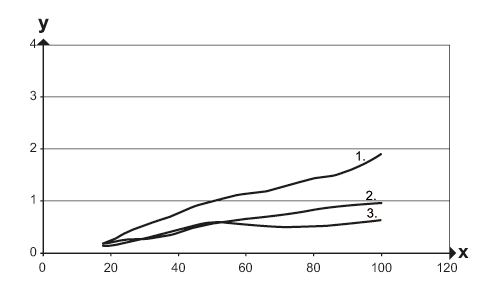

x:
|
odległości czujnik/objekt [mm] |
|
y:
|
min. odległosć obiekt/tło [mm] |
|
1 =
|
obiekt czarny (6 % reemisji) , tło (białe 90 % reemisji) |
|
2 =
|
obiekt szary (18% reemisji) , tło (białe 90 % reemisji) |
|
3 =
|
obiekt biały (90% reemisji) , tło (białe 90 % reemisji) |
|
|
|

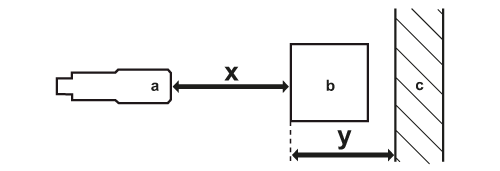

a:
|
czujnik |
|
b:
|
obiekt |
|
c:
|
tło |
|
x:
|
odległości czujnik/objekt [mm] |
|
y:
|
min. odległosć obiekt/tło [mm] |
|
| Inne dane |
| Powtarzalność: 6 σ |
|
Powtarzalność mierzonych wartości |
|
| Abstand |
biały (90% reemisji) |
czarny (remisja 6% ... 90%) |
| 20 mm |
0,1 mm |
0,5 mm |
| 50 mm |
0,2 mm |
1,0 mm |
| 100 mm |
0,5 mm |
2,0 mm |
|
|
|
|
Dokładność |
|
| Abstand |
biały (90% reemisji) |
czarny (remisja 6% ... 90%) |
| 20 mm |
± 0,6 mm |
± 0,9 mm |
| 50 mm |
± 1,5 mm |
± 2,0 mm |
| 100 mm |
± 3,0 mm |
± 4,0 mm |
|
|
|
|
| Wartości podane dla |
|
| Obce światło na obiekcie |
< 10 klx |
| stałe warunki otoczenia |
23 °C / 960 hPa |
| minimalny czas włączania w minutach |
10 |
| IO-Link - tryb pomiarowy |
|
|
