Czujnik 3D
O3D300
O3DIRDKG/E1/GM/T/40
Czujnik 3D
O3D300
O3DIRDKG/E1/GM/T/40
- Niezawodne określenie objętości w technologii przechowywania i przenoszenia

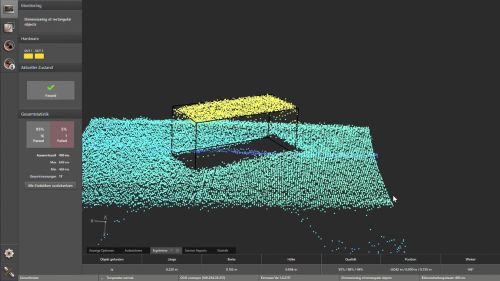

- Bezdotykowe wymiarowanie obiektów prostokątnych takich jak opakowania tekturowe lub paczki
- Niezawodny pomiar wysokości, szerokości i długości do wyliczenia długości taśmy i objętości

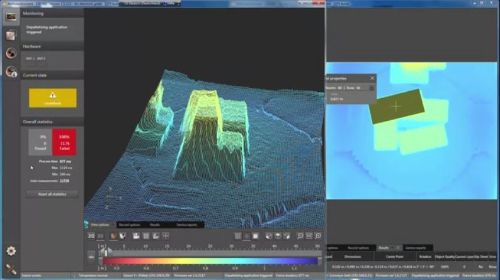

- Niezawodne wykrywanie wielkości, orientacji i położenia obiektów do planowania przestrzeni w magazynach automatycznych
- Wyjścia przełączające i interfejs Ethernet danych procesowych
Na wszystkie zamówienia złożone w my ifm do 30 listopada 2023 otrzymasz dodatkowe 2% rabatu. Nie zwlekaj! Zaloguj się lub zarejestruj by zamawiać taniej! Promocja obowiązuje wyłącznie na nowe zamówienia złożone w dniach 18.09.2023 - 30.11.2023 za pośrednictwem sklepu internetowego. Promocja dotyczy wszystkich produktów, nie obejmuje kosztów transportu. Promocja łączy się z innymi rabatami ustalonymi indywidualnie z klientem.
Cechy produktu
| Rozdzielczość obrazu 3D [px] | 176 x 132 |
|---|---|
| Kąt widzenia 3D [°] | 40 x 30; (wartość znamionowa bez korekcji zniekształceń) |
| Maks. częstotliwość odczytu [Hz] | 25 |
Aplikacja

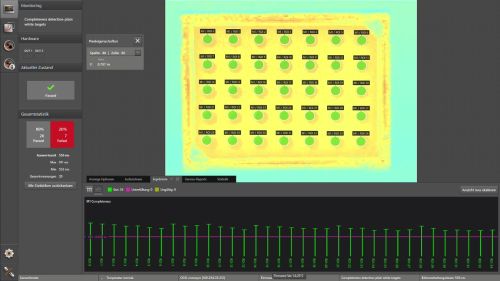

| Aplikacja | Wymiarowanie obiektu; Monitorowanie kompletności; Monitorowanie poziomu; monitorowanie odległości; monitorowanie objętości |
|---|
Dane elektryczne
| Napięcie zasilania [V] | 20,4...28,8 DC; (EN 61131-2) |
|---|---|
| Pobór prądu [mA] | < 2400; (prąd szczytowy impuls.; Wartość typowa: 420; maksymalna wartość: 1600) |
| Moc pobierana [W] | 10; (Wartość typowa) |
| Klasa ochrony | III |
| Czujnik obrazu | PMD 3D ToF-Chip |
| Zintegrowane oświetlenie | tak; (podczerwień: 850 nm niewidzialne promieniowanie LED) |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wejść binarnych: 2; Liczba wyjść binarnych: 3; Liczba wyjść analogowych: 1 |
|---|
Wejścia
| Wyzwalanie | 24 V PNP/NPN (IEC 61131-2 Typ 3) |
|---|---|
| Liczba wejść binarnych | 2 |
| Obwód wejść binarnych | 24 V PNP/NPN; (konfigurowalne; IEC 61131-2 Typ 3) |
Wyjścia
| Łączna liczba wyjść | 3 |
|---|---|
| Liczba wyjść binarnych | 3; (konfigurowalne) |
| Funkcja wyjścia | 24 V PNP/NPN; (EN 61131-2) |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 1 |
| Maks. prąd obciążenia na wyjście [mA] | 100 |
| Liczba wyjść analogowych | 1 |
| Analogowe wyjście prądowe [mA] | 4...20 |
| Maks. obciążenie [Ω] | 500 |
| Analogowe wyjście napięciowe [V] | 0...10 |
| Min. rezystancja obciążenia [Ω] | 10000 |
| Zabezpieczenie przed zwarciem | tak |
| Typ zabezpieczenia przed zwarciem | impulsowe |
| Zabezpieczenie przed przeciążeniem | tak |
Strefa działania
| Gwarantowany zasięg działania [mm] | 300...10000 | ||
|---|---|---|---|
| Uwaga dotycząca zasięgu działania |
|
||
| Rozdzielczość obrazu 3D [px] | 176 x 132 | ||
| Kąt widzenia 3D [°] | 40 x 30; (wartość znamionowa bez korekcji zniekształceń) | ||
| Maks. częstotliwość odczytu [Hz] | 25 |
Zakres pomiaru / nastaw
| Zakres pomiarowy [m] | < 30 |
|---|
Software / programowanie
| Możliwości parametryzacji | Poprzez komputer PC z oprogramowaniem ifmVisionAssistant |
|---|
Interfejsy
| Interfejs komunikacyjny | Ethernet |
|---|
| Liczba interfejsów Ethernet | 1 | |||
|---|---|---|---|---|
| Standard transmisji danych | 10Base-T; 100Base-TX | |||
| Prędkość transmisji | 10; 100 | |||
| Protokół | TCP/IP; PROFINET IO; EtherNet/IP | |||
| Ustawienia fabryczne |
|
Warunki pracy
| Temperatura otoczenia [°C] | -10...50 |
|---|---|
| Temperatura składowania [°C] | -40...85 |
| Ochrona | IP 65; IP 67 |
| Maks. odporność na oświetlenie zewnętrzne [klx] | 8; (ze zmniejszoną dokładnością pomiaru i powtarzalnością: < 100) |
Testy / dopuszczenia
| EMC |
|
||||
|---|---|---|---|---|---|
| Odporność na wstrząsy |
|
||||
| Odporność na wibracje |
|
||||
| Bezpieczeństwo fotobiologiczne | grupa zwolniona; (DIN EN 62471) | ||||
| Bezpieczeństwo elektryczne |
|
||||
| MTTF [lata] | 43,08 |
Dane mechaniczne
| Waga [g] | 803,5 |
|---|---|
| Wymiary [mm] | 72 x 67,1 x 82,6 |
| Materiał | obudowa: aluminium odlewane ciśnieniowo; szybka przednia: Gorilla Glass; Wyświetlanie funkcji: PA |
Wyświetlacze / elementy robocze
| Wyświetlacz |
|
|---|
Akcesoria
| Dostarczane elementy |
|
|---|
Uwagi
| Sztuk w opakowaniu | 1 szt. |
|---|
Połączenie elektryczne - Ethernet
| Konektor: 1 x M12; kodowanie: D |
Połączenie elektryczne - Przyłącze procesowe
| Konektor: 1 x M12; kodowanie: A |
Inne dane
Pole widzenia z korekcją dystorcji
| Zakres pomiarowy / dystans [m] | Długość [m] | Szerokość [m] | ||
| 0,50 | 0,26 | 0,35 | ||
| 1,00 | 0,52 | 0,69 | ||
| 2,00 | 1,04 | 1,39 | ||
| 3,00 | 1,56 | 2,08 | ||
| 4,00 | 2,08 | 2,78 | ||
| 5,00 | 2,61 | 3,47 |
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Rezerwujemy prawo do zmian technicznych bez wcześniejszego powiadomienia. — PL-PL — O3D300-03 — 23.05.2016 —
O3D300 –
O3DIRDKG/E1/GM/T/40
- 1
- soczewka
- 2
- Jednostka oświetlacza
- 3
- LED 2-kolorowy żółty/zielony
- 4
- nastawianie ostrości
Połączenie elektryczne - Ethernet
- 1
- TD +
- 2
- RD +
- 3
- TD -
- 4
- RD -
Konektor: 1 x M12; kodowanie: D
Połączenie elektryczne - Przyłącze procesowe
- 1
- U+
- 2
- wejście wyzwalające
- 3
- GND
- 4
- Wyjście przełączające 1 ( przełączające lub analogowe )
- 5
- Wyjście przełączające 3 Ready
- 6
- Wyjście przełączające 2 ( cyfrowy )
- 7
- Wejście przełączające 1
- 8
- Wejście przełączające 2
Konektor: 1 x M12; kodowanie: A
