| Cechy produktu |
| Wykonanie elektryczne |
PNP/NPN; (parametryzowalna) |
| Funkcja wyjścia |
normalnie otwarte / zamknięte; (parametryzowalna) |
| Interfejs komunikacyjny |
IO-Link |
| Obudowa |
Obudowa gwintowana |

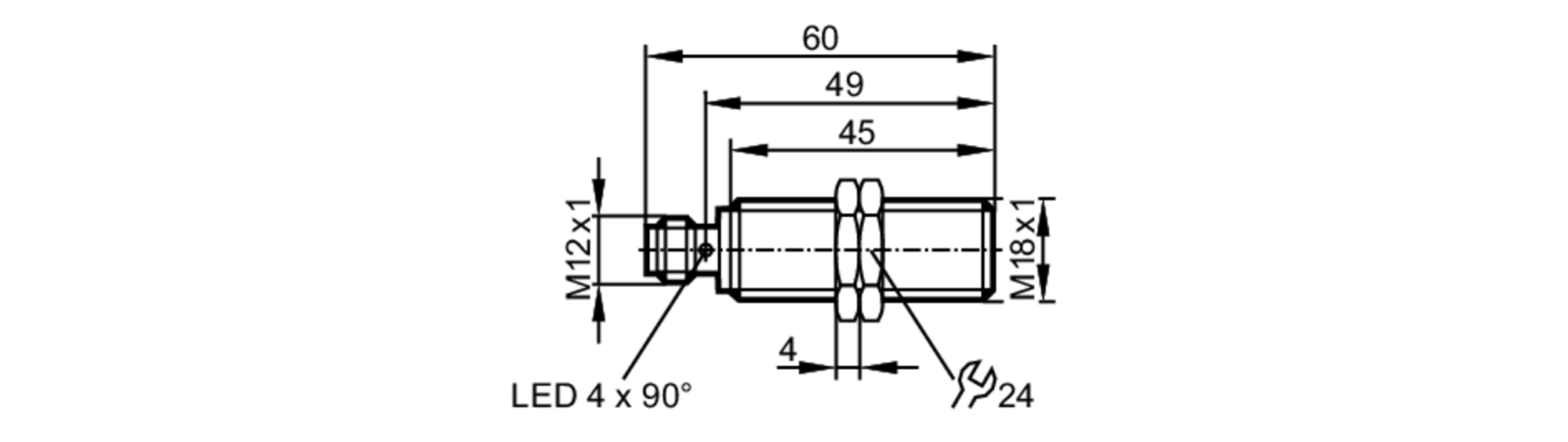

| Wymiary [mm] |
M18 x 1 / L = 60 |
| Aplikacja |
| Konstrukcja |
Obudowa całometalowa |
| Aplikacja |
częste czyszczenie agresywnymi środkami czyszczącymi; regularne procesy czyszczenia |
| Wytrzymałość na ciśnienie [bar] |
100 |
| Uwaga dot. przeciążalności |
|
| Dane elektryczne |
| Napięcie zasilania [V] |
10...30 DC |
| Pobór prądu [mA] |
< 15 |
| Klasa ochrony |
III |
| Zabezpieczenie przed odwrotną polaryzacją |
tak |
| Wyjścia |
| Wykonanie elektryczne |
PNP/NPN; (parametryzowalna) |
| Funkcja wyjścia |
normalnie otwarte / zamknięte; (parametryzowalna) |
| Maks. spadek napięcia wyjścia przełączającego DC [V] |
2,5 |
| Prąd obciążenia wyjścia przełączającego DC [mA] |
100 |
| Częstotliwość przełączania DC [Hz] |
100 |
| Zabezpieczenie przed zwarciem |
tak |
| Zabezpieczenie przed przeciążeniem |
tak |
| Strefa działania |
| Punkt przełączania IO-Link [mm] |
1,41...7,01; (parametryzowalna) |
| Zakres pomiarowy IO-Link [mm] |
0,75...7,5 |
| Dokładność / odchylenie |
| Współczynnik korekcji |
stal: 1 / stal kwasoodporna: 0,8 / mosiądz: 0,5 / aluminium: 0,4 / miedź: 0,2 |
| Histereza [% z Sr] |
3...15 |
| Błąd nieliniowości IO-Link [%] |
± 2; (zakresu pomiarowego) |
| Powtarzalność IO-Link [%] |
± 1; (zakresu pomiarowego) |
| Współczynnik temperaturowy |
± 0,2 %/K; (zakresu pomiarowego) |
| Interfejsy |
| Interfejs komunikacyjny |
IO-Link |
| Typ transmisji |
COM2 (38,4 kBaud) |
| IO-Link Revision |
1.1 |
| Norma SDCI |
IEC 61131-9 |
| Profil |
Smart Sensor: Identification and diagnosis; Multi-channel, two setpoint switching sensor, type 0 Generic Profiled Sensor; Teach Channel |
| SIO tryb |
tak |
| Wymagany typ portu master |
A |
| Min.czas cyklu procesu [ms] |
3,2 |
| Obsługiwane DeviceID |
| Typ działania |
DeviceID |
| domyślnie |
1090 |
|
| Warunki pracy |
| Temperatura otoczenia [°C] |
0...100 |
| Ochrona |
IP 65; IP 66; IP 67; IP 68; IP 69K |
| Testy / dopuszczenia |
| EMC |
| EN 61000-4-2 ESD |
4 kV CD / 8 kV AD |
| EN 61000-4-3 w.cz. promieniowane |
10 V/m |
| EN 61000-4-4 Burst |
2 kV |
| EN 61000-4-6 w. cz. przewodzone |
10 V |
| EN 55011 |
klasa B |
|
| Odpornośc na uderzenia |
|
| Odporność na wibracje |
| EN 60068-2-6 Fc |
20 g (10...3000 Hz) / 50 cykli przemiatania częstotliwości, 1 oktawa na minutę, w 3 osiach |
|
| Odporność na wstrząsy |
| EN 60068-2-27 Ea |
100 g 11 ms pół sinus. 3 wstrząsy w każdym kierunku 3 osi współrzędnych |
|
| Próba udarowa ciągła |
| EN 60068-2-27 |
40 g 6 ms; 4000 uderzeń każdy w każdym kierunku 3 osi współrzędnych |
|
| Próba szybkiej zmiany temperatury |
| EN 60068-2-14 Nc |
TA = 0°C; TB = 100°C; t1 = 30 min; t2 = < 10 s 50 cykli |
|
| Próba natrysku solanki |
| EN 60068-2-52 Kb |
poziom rygoru 5 (4 cykle testowe) |
|
| MTTF [lata] |
635 |
| Oprogramowanie wbudowane w cenie produktu |
tak |
| Dopuszczenie UL |
| Ta |
-25...70 °C |
| Typ obudowy |
Type 1 |
| Zasilanie |
Limited Voltage/Current |
| Dopuszczenie UL numer |
A008 |
| Numer UL |
E174191 |
|
| Dane mechaniczne |
| Waga [g] |
51,1 |
| Obudowa |
Obudowa gwintowana |
| Montaż |
montaż zabudowany |
| Wymiary [mm] |
M18 x 1 / L = 60 |
| Opis gwintu |
M18 x 1 |
| Materiał |
stal nierdzewna (1.4404 / 316L); powierzchnia aktywna: stal nierdzewna (1.4404 / 316L); okno LED: PEI; nakrętki zabezpieczające: stal nierdzewna (1.4404 / 316L) |
| Moment dokręcający [Nm] |
50 |
| Obudowa całometalowa |
tak |
| Wyświetlacze / elementy robocze |
| Wyświetlacz |
| Stan wyjścia |
4 x LED, kolor żółty |
|
| Akcesoria |
| Dostarczane elementy |
| nakrętki zabezpieczające: 2 |
|
| Uwagi |
| Sztuk w opakowaniu |
1 szt. |
| Połączenie elektryczne |
| Podłączenie |
Konektor: 1 x M12; kodowanie: A |
