- DN4011
Dane elektryczne
Częstotliwość AC [Hz] | 47...64 |
---|---|
Tolerancja napięcia zasilania [%] | 10 |
Tolerancja 2 napięcia zasilania [%] | 20 |
Napięcie znamionowe AC [V] | < 230 |
Napięcie wejściowe DC [V] | 110...300 |
Zakres wejściowego napięcia przemiennego AC [V] | 100...240 |
Napięcie wyjściowe DC [V] | 24...28 |
Klasa ochrony | I; (IEC 61140) |
Zabezpieczenie nadnapięciowe | tak; (< 39 DC) |
Napięcie wyjściowe [V] | nastawny; napięcie wyjściowe zgodne z SELV, PELV |
Maks. prąd wyjściowy przy min. napięciu wyjściowym [A] | 3,3 |
Maks. Prąd wyjściowy przy max. napięciu wyjściowym [A] | 2,7 |
Maks. szczyt. prądu wyjściowego przy min. Napięciuwyjściowym [A] | 3,3 |
Maks. szczyt. prądu wyjściowego przy max. napięciuwyjściowym [A] | 2,7 |
Moc wyjściowa (stała) [W] | 80 |
Moc wyjściowa (szczyt.) [W] | 80 |
Współczynnik mocy (napięcie nominalne 120 V AC / 60 Hz) | 0,61 |
Współczynnik mocy (napięcie nominalne 230 V AC / 50 Hz) | 0,56 |
Liczba obwodów wyjściowych | 1 |
Maks. tętnienie resztkowe [mV] | 50 |
Prąd szczyt. załączania (napięcie nominalne 120 V AC / 60 Hz) [A] | 23 |
Prąd szczyt. załączania (napięcie nominalne 230 V AC / 50 Hz) [A] | 45 |
Ograniczenie prądu rozruchu | tak |
Sprawność (napięcie nominalne 120 V AC / 60 Hz) [%] | 88 |
Sprawność (napięcie nominalne 230 V AC / 50 Hz) [%] | 89,8 |
Zewnętrzne zabezpieczenie wyjść | ≤ B-10 A / ≤ C-6 A |
Obniżenie wartości znamionowych [W/K] | 1,8 (60...70 °C) |
Czas buforowania sieci (napięcie nominalne 120 V AC / 60 Hz) [ms] | 30 |
Czas buforowania (napięcie nominalne 230 V AC / 50 Hz) [ms] | 128 |
Prąd wejściowy (napięcie nominalne 120 V AC / 60 Hz) [A] | 1,24 |
Prąd wejściowy (napięcie nominalne 230 V AC / 50 Hz) [A] | 0,68 |
Strata mocy (napięcie nominalne 120 V AC / 60 Hz) [W] | 11,1 |
Strata mocy (napięcie nominalne 230 V AC / 50 Hz) [W] | 9,1 |
Zabezpieczenie zasilania przeciwprądowego [V] | 35 |
Wyjścia
Zabezpieczenie przed przeciążeniem | tak |
---|---|
Praca przy przeciążeniu | stały prąd wyjścia |
Warunki pracy
Temperatura otoczenia [°C] | -25...70 | |
---|---|---|
Uwaga dot. temperatury otoczenia |
|
|
Temperatura składowania [°C] | -40...85 | |
Maks. wilgotność względna powietrza [%] | 95; (IEC 60068-2-30) | |
Ochrona | IP 20; (EN 60529) | |
Stopień zabrudzenia | 2; (IEC 62103: zabronione są zanieczyszczenia przewodzące) |
Testy / dopuszczenia
EMC |
|
||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Odporność na wibracje |
|
||||||||||
Odporność na wstrząsy |
|
||||||||||
Korekcja współczynnika mocy (PFC) | Wyjście przekaźnikowe (60 V DC; 0,3 A / 30 V DC; 1 A / 30 V AC; 0,5 A) |
Dane mechaniczne
Waga [g] | 569 |
---|---|
Typ montażu | szyna; (TH35 (EN 60715)) |
Wymiary [mm] | 124 x 40 x 122,5 |
Materiał | blacha stalowa |
Wyświetlacze / elementy robocze
Wyświetlacz |
|
---|
Uwagi
Uwagi |
|
|
---|---|---|
Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
Podłączenie | zaciski śrubowe: |
---|
Diagramy i grafiki
Schemat blokowy
|
|
---|
Charakterystyka wyjściowa
|
|
---|
Carakterystyka wydajność / straty mocy
|
|
---|

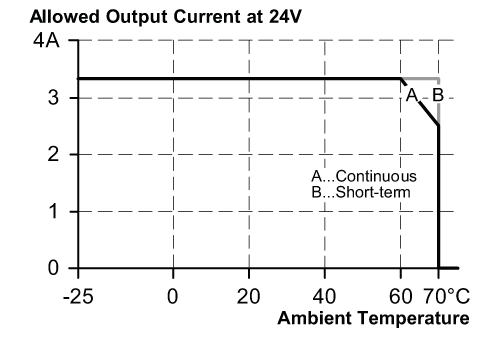

Charakterystyka redukcji
|
|
---|
Charakterystyka czasu podtrzymania
|
|
---|
