kontinuální snímač hladiny (bezkontaktní, radarový)

LW2120

NON-CONTACT LEVEL TRANSMITTER

kontinuální snímač hladiny (bezkontaktní, radarový)

LW2120

NON-CONTACT LEVEL TRANSMITTER

  • Frekvence 80 GHz umožňuje měření hladiny s milimetrovou přesností až na 10 metrů
  • Bezdotykový princip měření: žádné poruchy v důsledku usazenin nebo opotřebení
  • Přímé měření nebo měření skrz nekovové stěny
  • Jednoduchá instalace a bezúdržbový provoz
IO-Link features
  • Dálkové nastavení parametrů snímače a sledování hladiny prostřednictvím připojení k IT systému
Pro počáteční nastavení je vyžadován IO-Link master a software pro nastavení parametrů (např. moneo nebo LR DEVICE). Pro vysoké procesní teploty: Rozhodující je teplota na procesním připojení. Skutečná teplota média může být vyšší. použití v souladu s předpisy FDA pouze ve spojení s hygienickým adaptérem
{{ifmVariantName}}

Datový list PDF
  • ce
  • ukca
  • fda
  • fcc
  • cul
  • iolink
Vlastnosti výrobku
Počet vstupů a výstupů Po digitálních výstupů: 1; Počet analogových výstupů: 1
Procesní připojení G 1 Aseptoflex Vario
Oblast nasazení
Speciální vlastnosti Pozlacené kontakty
Dielektrická konstanta média ≥ 2
Doporučená média voda; média na vodní bázi
Procesní teplota [°C] -40...150; (viz schéma a poznámka v připomínkách)
Maximální rychlost změny úrovně hladiny [mm/s] 200
Odolnost proti tlaku [bar] 8
Poznámka k tlakové odolnosti
0 bar při teplotě média < - 20 C
Vakuová odolnost [mbar] -1000
MAWP (pro aplikace podle CRN) [bar] 8
Rádiové schválení pro EU / RED; Vereinigtes Königreich; Jižní Korea; USA; Kanada; Austrálie; Nový Zéland
Poznámka k radiovému schválení
Seznam zemí uplatňujících evropskou směrnici o rádiových zařízeních 2014/53 / EU (ČERVENÝ) je uveden v sekci „Stahování“.
Elektrická data
Provozní napětí [V] 18...30 DC
Proudový odběr [mA] < 80
Třída krytí III
Ochrana proti přepólování ano
Přípravná zpožďovací doba [s] < 15
Měřící princip FMCW (80 GHz technologie); frekvenční rozsah 77 - 81 Hz
Vstupy / výstupy
Počet vstupů a výstupů Po digitálních výstupů: 1; Počet analogových výstupů: 1
Výstupy
Celkový počet výstupů 2
Výstupní signál spínací signál; analogový signál; IO-Link
Elektrické provedení PNP/NPN
Po digitálních výstupů 1; (2 parametrizovatelný)
Výstupní funkce spínač / rozpínač; (parametrizovatelný)
Max. úbytek napětí spínacího výstupu DC [V] 2,5
Trvalá proudová zatížitelnost na spínacím výstupu DC [mA] 50
Počet analogových výstupů 1
Analogový proudový výstup [mA] 4...20, invertovatelný; (škálovatelný)
Maximální zátěž [Ω] 43,5 * (Ub – 18) + 600 Ω
Ochrana proti zkratu ano
Typ ochrany proti zkratu Taktovaný
Ochrana proti přetížení ano
Měřící / nastavovací rozsah
Měřící rozsah [m] 10; (viz. diagram:)
Měřící frekvence [Hz] > 3
Přesnost / odchylky
Přesnost
± 2 mm
Rozlišení [mm] 1
Nulový signál (proud) [mA] 3,8
Plný signál (proud) [mA] 20,5
Teplotní drift na 10 K ± 1 mm
Reakční doby
Doba odezvy [ms] 330
Rozhraní
Komunikační rozhraní IO-Link
Typ přenosu COM2 (38,4 kBaud)
IO-Link verze 1.1
Norma SDCI IEC 61131-9
Profily Smart Sensor ED2: SSCs (0x8001), Measuring Sensor (0x000A)
Mód SIO ano
Potřebná třída Masterport A
Analogová procesní data 1
Binární procesní data 2
Min. doba procesního cyklu [ms] 6
Podporovaná ID zařízení
Druh provozu ID zařízení
Výchozí (Default) 0x00064B
Okolní podmínky
Okolní teplota [°C] -40...80
Poznámka k okolní teplotě
viz. diagram:
Skladovací teplota [°C] -40...90
Krytí IP 68; IP 69K
Schválení / zkoušky
Elektromagnetická kompatibilita (EMC)
DIN EN 61326-1 skupina 1: třída A (IO-Link aktivní); B (IO-Link není aktivní, s analogovými a spínacími výstupy)
Odolnost vůči rázům
DIN EN 60068-2-27 50 g (11 ms) / 20 g (6 ms)
Odolnost proti vibracím
IEC 61298-3 2 g (10...1000 Hz)
MTTF [let] 330
Mechanická data
Hmotnost [g] 723,8
Materiály nerezová ocel (1.4404 / 316L); PA; FKM; FVMQ
Materiál, který je v kontaktu s médiem PTFE; EPDM; FVMQ při použití bez adaptéru Aseptoflex Vario
Procesní připojení G 1 Aseptoflex Vario
Povrchové vlastnosti Ra / Rz materiálu v kontaktu s vlhkostí < 0,76
Upozornění
Upozornění Pro počáteční nastavení je vyžadován IO-Link master a software pro nastavení parametrů (např. moneo nebo LR DEVICE).; Pro vysoké procesní teploty: Rozhodující je teplota na procesním připojení. Skutečná teplota média může být vyšší.; použití v souladu s předpisy FDA pouze ve spojení s hygienickým adaptérem
Obsah balení 1 ks
Elektrické připojení
Připojení konektorové provedení: 1 x M12; kódování: A; Kontakty: Pozlaceno
diagramy a grafy

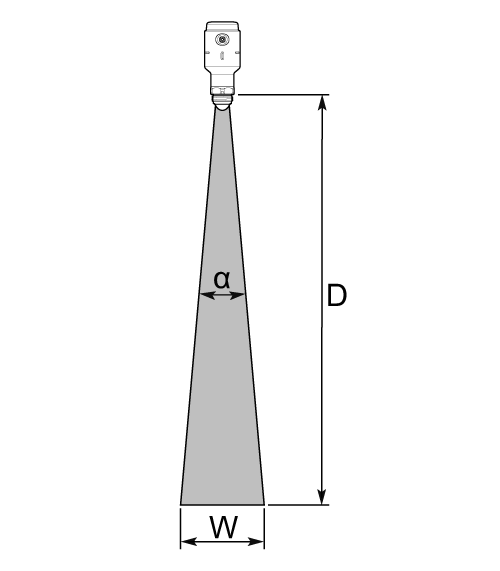

Úhel vyzařování (α) 8° (s prodloužením antény) 10° (bez prodloužení antény)
vzdálenost (D) 2 m - Šířka paprsku (W) 0,3 m - Šířka paprsku (W) 0,4 m
vzdálenost (D) 4 m - Šířka paprsku (W) 0,6 m - Šířka paprsku (W) 0,7 m
vzdálenost (D) 6 m - Šířka paprsku (W) 0,8 m - Šířka paprsku (W) 1,1 m
vzdálenost (D) 8 m - Šířka paprsku (W) 1,1 m - Šířka paprsku (W) 1,4 m
vzdálenost (D) 10 m - Šířka paprsku (W) 1,4 m - Šířka paprsku (W) 1,8 m

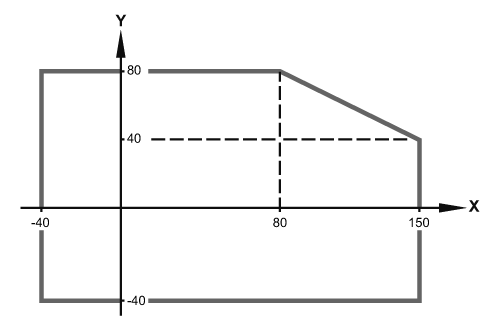

X procesní teplota °C
Y Okolní teplota °C

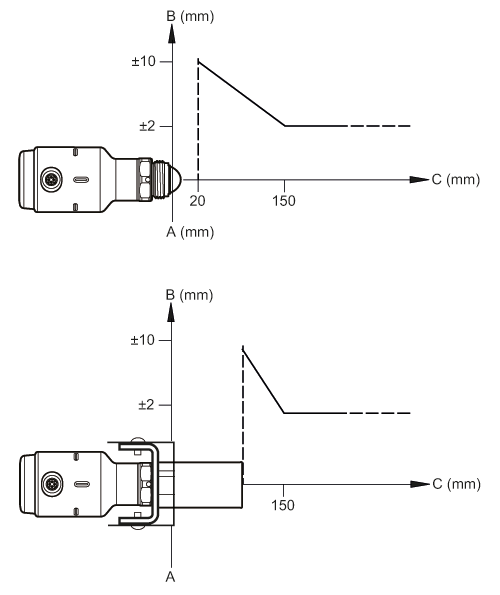

A referenční bod zařízení
B Přesnost
C vzdálenost
