Elektronický jistič
DF2208
Fuse/IO-Link/24VDC/8A
Elektronický jistič
DF2208
Fuse/IO-Link/24VDC/8A
- Elektronické jističe pro nepřetržité monitorování 24 V sekundárního okruhu
- Spolehlivé vypnutí v případě chyby
- Modulární a selektivní ochrana strojů a zařízení
- Jasně viditelné LED pro signalizaci využití kapacity, vypnutí a provozu
- IO-Link pro přenos procesních a diagnostických dat
{{ifmVariantName}}
Elektrická data
| Provozní napětí [V] | podle SELV/PELV |
|---|---|
| Jmenovité napětí DC [V] | 24 |
| Vstupní napětí DC [V] | 18...30 |
| Třída krytí | III |
| Doba přemostění při výpadku sítě (jmenovité napětí 24 V DC) [ms] | 10 |
| Klidový proud [mA] | 10 |
| Počet kanálů | 1 |
| Jmenovitý proud [A] | 8 |
| Jmenovitý proud (bezpečnostní prvek) [A] | 8 |
Výstupy
| Celková zatěžovací kapacita [mF] | 20 |
|---|
Okolní podmínky
| Okolní teplota [°C] | -25...60 |
|---|---|
| Skladovací teplota [°C] | -40...70 |
| Krytí | IP 20; (z čela) |
| Stupeň znečištění | 2 |
Schválení / zkoušky
| Elektromagnetická kompatibilita (EMC) |
|
|---|
Mechanická data
| Hmotnost [g] | 71,5 |
|---|---|
| Rozměry [mm] | 80 x 12,5 x 98,5 |
Zobrazení / ovládací prvky
| Zobrazení |
|
||
|---|---|---|---|
| Ovládací prvky |
|

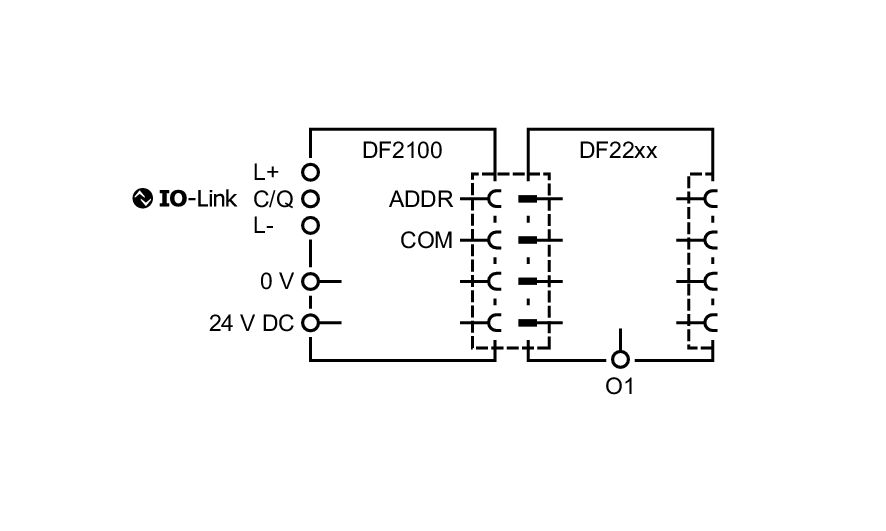

Elektrické připojení
| Připojení | nástrčné svorky: |
|---|
diagramy a grafy
|
Výstupní křivka
|
|
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vyhrazujeme si právo na změnu tech. parametrů! — CS-CZ — DF2208-00 — 08.09.2016 —

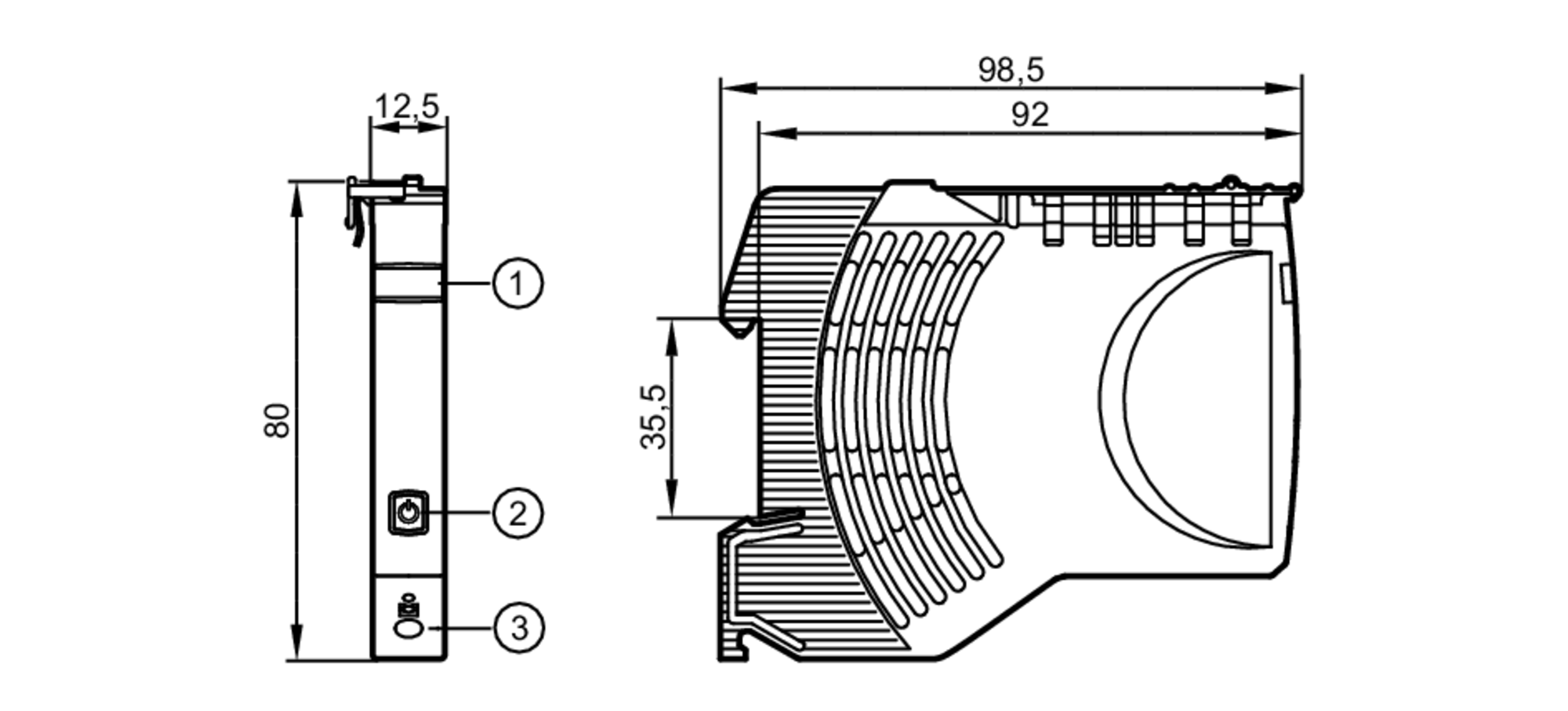

DF2208 –
Fuse/IO-Link/24VDC/8A
- 1
- Popisové pole
- 2
- Tlačítko zap / vyp / reset Stav LED 1
- 3
- nástrčná svorka Výstup 1
Elektrické připojení
nástrčné svorky:
