Napájecí modul pro elektronický jistič
DF2101
Fuse/IO-Link/24VDC/Module
Napájecí modul pro elektronický jistič
DF2101
Fuse/IO-Link/24VDC/Module
- Pro napájení modulů ochrany elektronických obvodů
- Elektronické jističe pro nepřetržité monitorování 24 V sekundárního okruhu
- Spolehlivé vypnutí v případě chyby
- Modulární a selektivní ochrana strojů a zařízení
- Jednoduchá instalace vedle sebe díky zaklapávacímu mechanismu
{{ifmVariantName}}
Elektrická data
| Provozní napětí [V] | podle SELV/PELV |
|---|---|
| Jmenovité napětí DC [V] | 24 |
| Vstupní napětí DC [V] | 19,2...30 |
| Třída krytí | III |
| Ochrana proti přepólování | ano |
| Doba přemostění při výpadku sítě (jmenovité napětí 24 V DC) [ms] | 10 |
| Vstupní proud (jmenovité napětí 24 V DC) [A] | 40 |
| Klidový proud [mA] | 10 |
Rozhraní
| Komunikační rozhraní | IO-Link | ||||
|---|---|---|---|---|---|
| Typ přenosu | COM2 (38,4 kBaud) | ||||
| IO-Link verze | 1.1 | ||||
| Mód SIO | ne | ||||
| Min. doba procesního cyklu [ms] | 20 | ||||
| Podporovaná ID zařízení |
|
||||
| Upozornění |
|
Okolní podmínky
| Okolní teplota [°C] | -25...60 |
|---|---|
| Skladovací teplota [°C] | -40...70 |
| Krytí | IP 20; (z čela) |
| Stupeň znečištění | 2 |
Schválení / zkoušky
| Elektromagnetická kompatibilita (EMC) |
|
|---|
Mechanická data
| Hmotnost [g] | 73 |
|---|---|
| Rozměry [mm] | 80 x 12,5 x 98 |
Zobrazení / ovládací prvky
| Zobrazení |
|
|---|
Elektrické připojení
| Připojení | nástrčné svorky: |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vyhrazujeme si právo na změnu tech. parametrů! — CS-CZ — DF2101-00 — 29.09.2017 —

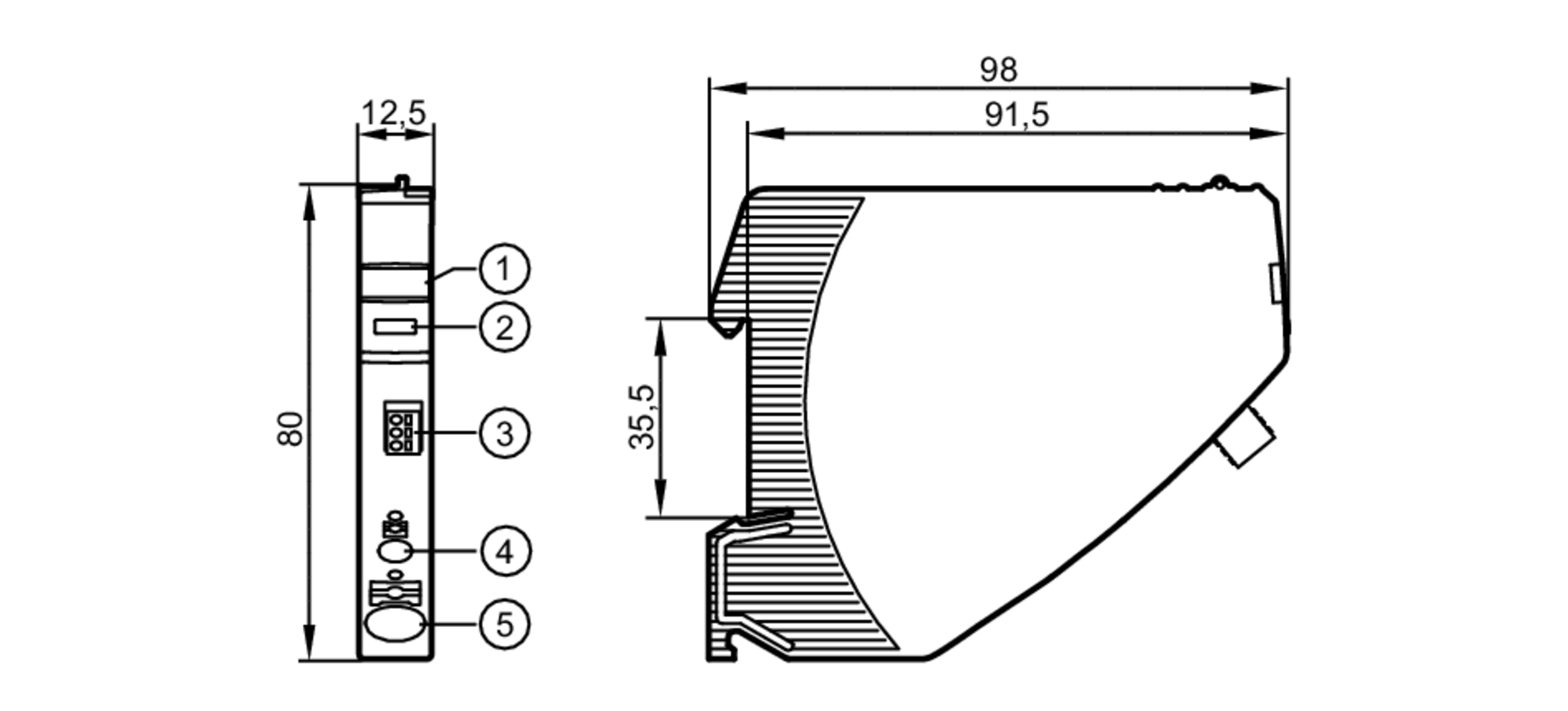

DF2101 –
Fuse/IO-Link/24VDC/Module
- 1
- Popisové pole
- 2
- stav LED
- 3
- nástrčné svorky IO-Link
- 4
- nástrčná svorka 0 V
- 5
- nástrčná svorka 24 V DC

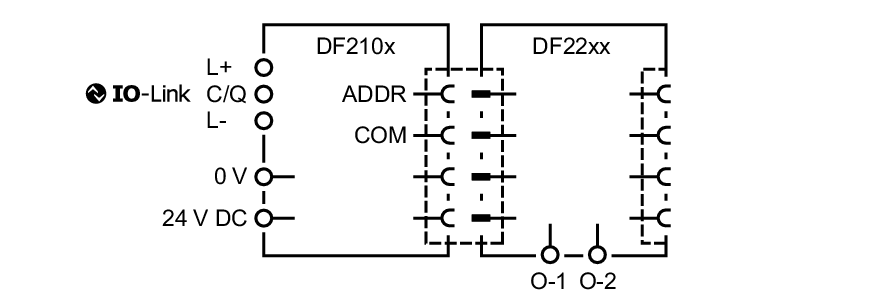

Elektrické připojení
nástrčné svorky:
