Berøringsfri nivåmåling for hygieniske bruksområder
LW2720

kontinuerlig nivåmåling

Name: LW2720
Brand: ifm
SKU: LW2720
Price: 17473.00 NOK

LW2720

NON-CONTACT LEVEL TRANSMITTER

kontinuerlig nivåmåling

LW2720

NON-CONTACT LEVEL TRANSMITTER

80 GHz-frekvens muliggjør nivåmåling med millimeterpresisjon på opptil 10 meter
Berøringsfritt måleprinsipp: ingen funksjonsfeil på grunn av avleiringer eller slitasje
Sertifisert for bruk i hygieniske områder
Enkel installasjon og vedlikeholdsfri drift

Fjerninnstilling av sensorparameter og nivåovervåking via tilkobling til IT-systemet
Intuitivt oppsett og visualisering av de målte dataene ved hjelp av ifm Vision Assistant-programvaren

En IO-Link-master og en parameterinnstillingsprogramvare (f.eks. Moneo eller LR DEVICE) kreves for innledende oppsett.

Produktegenskaper

Antall innganger og utganger	Antall digitale utganger: 1; Antall analoge utganger: 1
Prosesstilkobling	G 1 Aseptoflex Vario

Applikasjon

Spesiell egenskap

gullbelagte kontakter

Dielektrisk konstant av mediet

≥ 2

Anbefalte medier

vann; Vannholdige medier

Mediumtemperatur [°C]

-40,00...150,00; (se diagram:)

Maksimal hastighet på endring av nivå [mm/s]

200,00

Trykklassifisering [bar]

8,00

Merknad om trykkvurdering

0 bar ved middels temperatur < - 20 C

Vakuummotstand [mbar]

-1 000,00

MAWP (for applikasjoner i henhold til CRN) [bar]

8,00

Radiogodkjenning for

EU/RED; Storbritannia; Sør-Korea; USA; Canada; Australia; New Zealand; Vietnam; Singapore

Merknad om radiogodkjenning

Listen over land som anvender det europeiske radioutstyrsdirektivet 2014/53/EU (RED) finner du under "Nedlastinger".

Elektriske data

Driftsspenning [V]	18,00...30,00 DC
Strømforbruk [mA]	< 80,00
Beskyttelsesklasse	III
Beskyttelse mot omvendt polaritet	ja
Innkoblingsforsinkelsestid [s]	< 15,00
Måleprinsipp	FMCW (80 GHz teknologi); frekvensområde 77 - 81 Hz

Innganger / utganger

Antall innganger og utganger	Antall digitale utganger: 1; Antall analoge utganger: 1

Utganger

Totalt antall utganger	2
Utgangssignal	koblingssignal; analogt signal; IO-Link
Elektrisk design	PNP/NPN
Antall digitale utganger	1; (2 parameteriserbar)
Utgangsfunksjon	normalt åpen / normal lukket; (parameteriserbar)
Maks. spenningsfall koblingsutgang DC [V]	2,50
Permanent strømstyrke for koblingsutgang DC [mA]	50,00
Antall analoge utganger	1
Analog strømutgang [mA]	4,00...20,00, invertible; (skalerbar)
Maks. last [Ω]	43,5 * (Ub – 18) + 600 Ω
Beskyttelse mot kortslutning	ja
Type kortslutningsbeskyttelse	pulsert
Overbelastningsbeskyttelse	ja

Måle - / innstillingsområde

Måleområde [m]	10,00; (se diagram:)
Samplingsfrekvens [Hz]	> 3,00

Nøyaktighet/avvik

Nøyaktighet

± 2 mm

Oppløsning [mm]

Null signal (strøm) [mA]

3,8

Fullt signal (strøm) [mA]

20,5

Temperaturavvik per 5 år

± 1 mm

Responstid

Responstid [ms]	330,00

Grensesnitt

Grensesnitt for kommunikasjon

IO-Link

Overføringstype

COM2 (38,4 kBaud)

IO-Links fordeler

1.1

SDCI standard

IEC 61131-9

Profiler

Smart Sensor ED2: SSCs (0x8001), Measuring Sensor (0x000A)

SIO modus

Nødvendig hovedporttype

Prosessdata analog

1,00

Behandle data binær

2,00

Min. prosess syklus tid [ms]

6,00

Støttede DeviceIDs

Type drift	DeviceID
default	1324

Driftsforhold

Omgivelsestemperatur [°C]

-40,00...80,00

Merknad om omgivelsestemperatur

se diagram:

Lagringstemperatur [°C]

-40,00...90,00

Beskyttelse

IP 68; IP 69K

Tester/godkjenninger

EMC

DIN EN 61326-1

gruppe 1: Klasse A (IO-Link aktiv); B (IO-Link ikke aktiv, med analoge og svitsjeutganger)

Støtmotstand

DIN EN 60068-2-27

50 g (11 ms) / 20 g (6 ms)

Vibrasjonsmotstand

IEC 61298-3

2 g (10...1000 Hz)

MTTF [ANN]

330,00

Mekaniske data

Vekt [g]	727,15
Materialer	rustfritt stål (1.4404 / 316L); PA; FKM; FVMQ
Materiale (fuktede deler)	PTFE; EPDM
Prosesstilkobling	G 1 Aseptoflex Vario
Overflatekarakteristikk Ra/Rz for de fuktede delene	< 0,76

Merknader

Merk	En IO-Link-master og en parameterinnstillingsprogramvare (f.eks. Moneo eller LR DEVICE) kreves for innledende oppsett.
Antall i forpakning	1,00 stk.

Elektrisk tilkobling

Tilkobling	Koblinger: 1 x M12; koding: A; kontakter: gullbelagte

Diagrammer og grafer

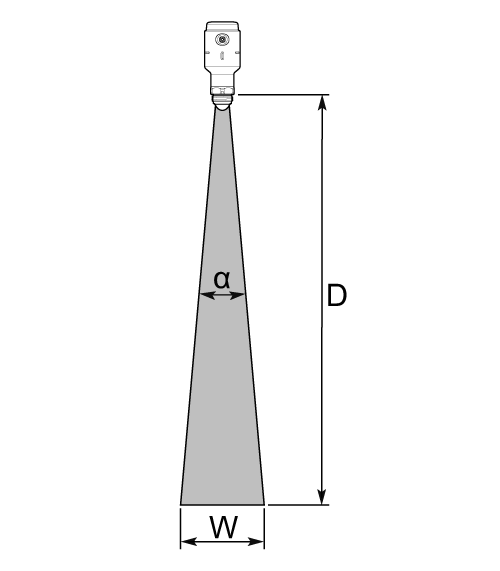

Vinkel av stråling

	Vinkel av stråling (α): 10°
	avstand (D) 2 m - Strålebredde (W) 0,4 m
	avstand (D) 4 m - Strålebredde (W) 0,7 m
	avstand (D) 6 m - Strålebredde (W) 1,1 m
	avstand (D) 8 m - Strålebredde (W) 1,4 m
	avstand (D) 10 m - Strålebredde (W) 1,8 m

X	prosesstemperatur °C
Y	Omgivelsestemperatur °C

1	Adapter eksempel E33208
A	Nøyaktighet
B	avstand

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vi forbeholder oss retten til å foreta tekniske endringer uten forvarsel. — NO-NO — LW2720-00 — 27.03.2024 —
