RP6012

Incrementele pulsgever met holle as

RP-2500-I24/N10

{{'OPTIONAL_INFO' | productAvailability | error}}

Helaas is het door u gewenste datablad in het Nederlands niet beschikbaar. Kiest u alstublieft een van de aangegeven talen of neemt u contact op met onze medewerkers. Heeft u nog vragen, dan kunt u ons per e-mail bereiken.

Met vriendelijke groet,
Uw ifm team

  • Gedefinieerde pulsreeks voor de betrouwbare meting van toerentallen
  • Voor de nauwkeurige positiebepaling en trajectmeting
  • Eenvoudige montage direct op de as van de aandrijving
  • Radiale kabelaansluiting voor het gebruik in krappe inbouwsituaties
  • Hoge schok- en trillingsbestendigheid
  • ce
  • c_nrtl_us

Download
Technische Details
Producteigenschappen
Resolutie 2500 stappen
As uitvoering Doorgaand asgat
Asdiameter [mm] 20
Toepassingsgebied
Functieprincipe incrementeel
Elektrische eigenschappen
Voedingsspanning [V] 10...30 DC
Stroomopname [mA] < 150
Uitgangen
Elektrische uitvoering HTL
Stroombelasting per uitgang [mA] 50
Schakelfrequentie [kHz] 160
Faseverschuiving A en B [°] 90
Meet- / instelbereik
Resolutie 2500 stappen
Omgevingsvariabelen
Omgevingstemperatuur [°C] -30...50
Opmerking voor de omgevingstemperatuur
hogere temperaturen op aanvraag
zie montage- en gebruikshandleiding
Opslagtemperatuur [°C] -30...100
Max. toelaatbare relatieve luchtvochtigheid [%] 75
Beschermklasse IP 64
Toelatingen / testen
Schokbestendigheid
100 g (6 ms)
Trillingsbestendigheid
10 g (55...2000 Hz)
MTTF [jaren] 57
Mechanische eigenschappen
Gewicht [g] 890
Afmetingen [mm] Ø 87 / L = 40
Materialen aluminium
Max. toerental mechanisch [U/min] 6000
Max. aandraaimoment [Nm] 15
Referentietemperatuur aandraaimoment [°C] 20
As uitvoering Doorgaand asgat
Asdiameter [mm] 20
As passing H7
Materiaal as
1.4104 (staal)
Inbouwdiepte van de as [mm] > 46
Max. axiale asverplaatsing [mm] 1,5; (Alleen in vergelijking van montagetoleranties en thermische expansie.; Geen dynamische beweging toegestaan.)
Opmerkingen
N.B. uitloop artikel
Elektrische aansluiting
Kabel: 1 m, PUR; radiaal
Diagrammen en curves

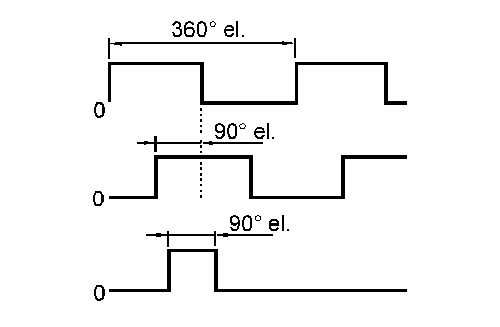

Impulsdiagram
Uitgang A
Uitgang B
0-index
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische wijzigingen zijn voorbehouden zonder aankondiging! — NL-NL — RP6012-02 — 01.09.2010 —
