アブソリュート式エンコーダ マルチターン/ソリッドシャフト
RM6004
RM-4096-S24/N1B
アブソリュート式エンコーダ マルチターン/ソリッドシャフト
RM6004
RM-4096-S24/N1B
- 正確な位置、速度、角度、距離測定用
- SSIインターフェースから値を直接出力
- コンパクトで頑丈なハウジング
- 高い衝撃耐性と振動耐性
- スペースが限られている場合に使用できる軸方向ケーブル接続
一部の製品は国内使用向けの仕様にて出荷させていただいております。何卒ご了承ください。 大口のご注文は、フリーダイヤル 0120-782070 サービスセンターまでお問合せください。
廃止品 - 参考資料
製品特性
| 分解能 | 4096 分解能; 4096 ステップ; 4096 回転; 24 ビット |
|---|---|
| 通信インターフェース | SSIデータインターフェース |
| シャフト | ソリッドシャフト |
| シャフト径 [mm] | 10 |
アプリケーション
| 検出原理 | アブソリュート式 |
|---|---|
| 回転方式 | マルチターン式 |
電気的仕様
| 使用電源電圧範囲 [V] | DC 10～30 |
|---|---|
| 消費電流 [mA] | < 200 |
出力
| コード | グレイコード, (シャフト側から見て時計回りに回転した時コード値が増加 ) |
|---|---|
| コード信号 | クロック入力, TTL互換信号, Takt und Takt (inv.) aus Treibern nach RS 485, データ出力, 同期シリアル, TTL-kompatible Signale Daten und Daten (inv.), インクリメンタル信号, 2つの正弦波インクリメンタル信号(AとB), 位相差90°, 1 Vss 信号周期 512回/回転 |
測定範囲 / 設定範囲
| 分解能 | 4096 分解能; 4096 ステップ; 4096 回転; 24 ビット |
|---|
インターフェース
| 通信インターフェース | SSIデータインターフェース |
|---|
使用環境条件
| 使用周囲温度 [°C] | -40～85 |
|---|---|
| 最大相対湿度 [%] | 75, (瞬時: 95 %) |
| 保護構造 | IP 64 |
試験 / 認証
| 衝撃耐性 |
|
||
|---|---|---|---|
| 振動耐性 |
|
機械的仕様
| 重量 [g] | 490 | |
|---|---|---|
| 外形寸法 [mm] | Ø 58 / L = 66.7 | |
| 材質 | アルミニウム | |
| 機械的最大許容回転数 [U/min] | 12000 | |
| 始動トルク [Nm] | 1 | |
| トルク基準温度 [°C] | 20 | |
| シャフト | ソリッドシャフト | |
| シャフト径 [mm] | 10 | |
| 材質 |
|
|
| スラスト荷重 (軸端) [N] | 10 | |
| ラジアル荷重(軸端) [N] | 20 |
備考
| 備考 |
|
|---|
電気接続
| ケーブル: 1 m, PUR, ケーブル長 最大: 100 m, 半径方向、軸方向ともに使用可能 |
特性図等
|

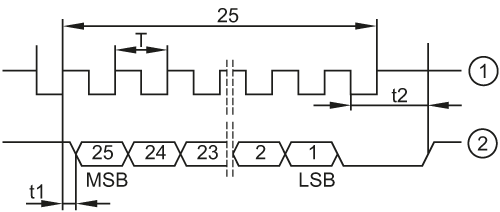

出力信号
|
|
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — 製品改良のため予告無く仕様を変更をする場合があります。取扱説明書等も併せてご参照ください。日本の計量法や法規に適合しない単位表示の製品は日本国内では使用できません。 — JA-JP — RM6004-03 — 14.03.2012 —
RM6004 –
RM-4096-S24/N1B
- 1
- 位置マーク
- 2
- M4 深さ 5 mm
電気接続
ケーブル: 1 m, PUR, ケーブル長 最大: 100 m, 半径方向、軸方向ともに使用可能
- 黒
- n.c.
- 赤
- n.c.
- 緑
- n.c.
- 茶
- n.c.
- 茶/緑
- 10～30V (Up)
- 紫
- クロック
- 黄色
- クロック 反転
- シールド
- 外装
- 白/緑
- 0V (Un)
- 青 /黒
- B+
- 赤/黒
- B-
- 灰
- データ
- 緑/黒
- A+
- 黄/黒
- A-
- 桃
- データ 反転
