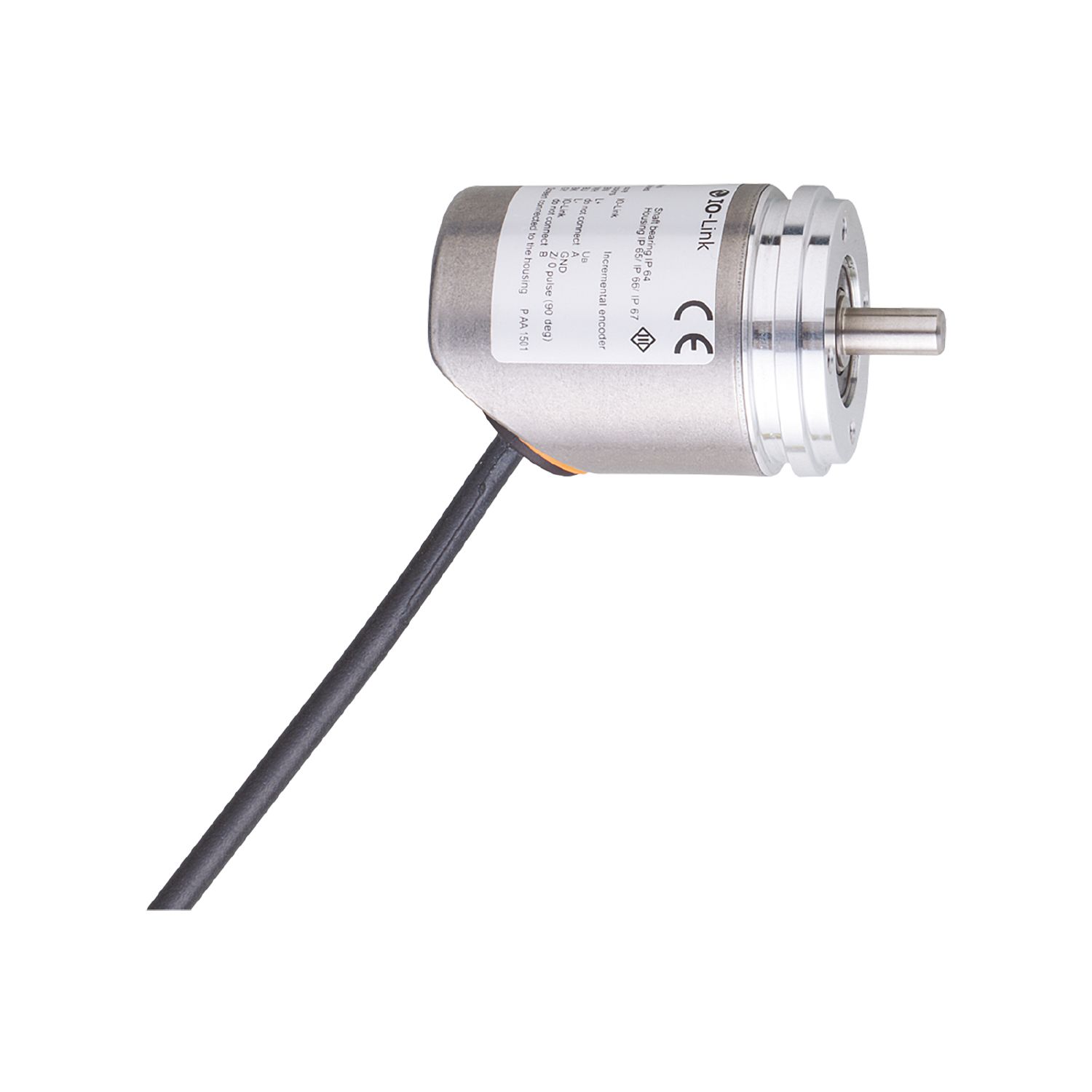

インクリメンタル式エンコーダ ソリッドシャフト

RB3500

INCREMENTAL ENCODER BASIC LINE

インクリメンタル式エンコーダ ソリッドシャフト

RB3500

INCREMENTAL ENCODER BASIC LINE

  • 規定のパルス間隔で回転速度を高精度に検出
  • 正確な位置検出と距離測定用
  • 磁気検出原理のため高い衝撃および振動耐性
  • 分解能設定が可能(1~10,000)
  • IO-Linkで使いやすい通信とパラメータ設定
一部の製品は国内使用向けの仕様にて出荷させていただいております。何卒ご了承ください。 大口のご注文は、フリーダイヤル 0120-782070 サービスセンターまでお問合せください。
  • cmim
  • ce
  • ukca
  • cul
製品特性
分解能 1~10000, (パラメータ設定が可能, 工場出荷時設定: 1024) 分解能
通信インターフェース IO-Link
シャフト ソリッドシャフト
シャフト径 [mm] 6
アプリケーション
検出原理 インクリメンタル式
動作原理 磁気式
電気的仕様
使用電源電圧範囲 [V] DC 4.75~30
消費電流 [mA] < 150
保護クラス III
逆接続保護
起動遅延時間 [s] 0.5
電気的最高回転数 [U/min] 12000
出力
電気仕様 HTL/TTL
応答周波数 [kHz] 1000
工場出荷時設定
出力機能: HTL (50 mA)
短絡保護
A、Bの位相差 [°] 90
測定範囲 / 設定範囲
分解能 1~10000, (パラメータ設定が可能, 工場出荷時設定: 1024) 分解能
精度 / 誤差
精度 [°] 0.1
ソフトウエア / プログラミング
メニュー設定 分解能, 回転方向, HTL, TTL
インターフェース
通信インターフェース IO-Link
伝送タイプ COM2 (38,4 kBaud)
IO-Link リビジョン 1.1
SIOモード
最小プロセスサイクル時間 [ms] 2.3
使用環境条件
使用周囲温度 [°C] -40~80
使用周囲温度に関する注意
屈曲ケーブル: -25 °C
保存温度 [°C] -40~80
最大相対湿度 [%] 95, (結露なきこと)
保護構造 IP 65, IP 66, (ハウジング: IP 67, シャフト: IP 64)
試験 / 認証
衝撃耐性
100 (x 9.81 m/s²)
振動耐性
20 (x 9.81 m/s²)
MTTF [年] 292
機械的仕様
重量 [g] 293
外形寸法 [mm] Ø 36.5 / L = 65
材質 フランジ: アルミニウム, 外装: ステンレス1.4521(SUS444), ケーブルプラグ: PA
機械的最大許容回転数 [U/min] 12000
始動トルク [Nm] 1
トルク基準温度 [°C] 20
シャフト ソリッドシャフト
シャフト径 [mm] 6
材質
ステンレススチール
スラスト荷重 (軸端) [N] 40
ラジアル荷重(軸端) [N] 60
フランジ形状 Ø 36.5 mm
電気接続
IO-Link ケーブル: 2 m, Ø 4.9 mm, 半径方向、軸方向ともに使用可能, 5 x 0.14 mm²
特性図等
出力信号
回転方向: 時計回り (シャフト側から見て)
