- N95004

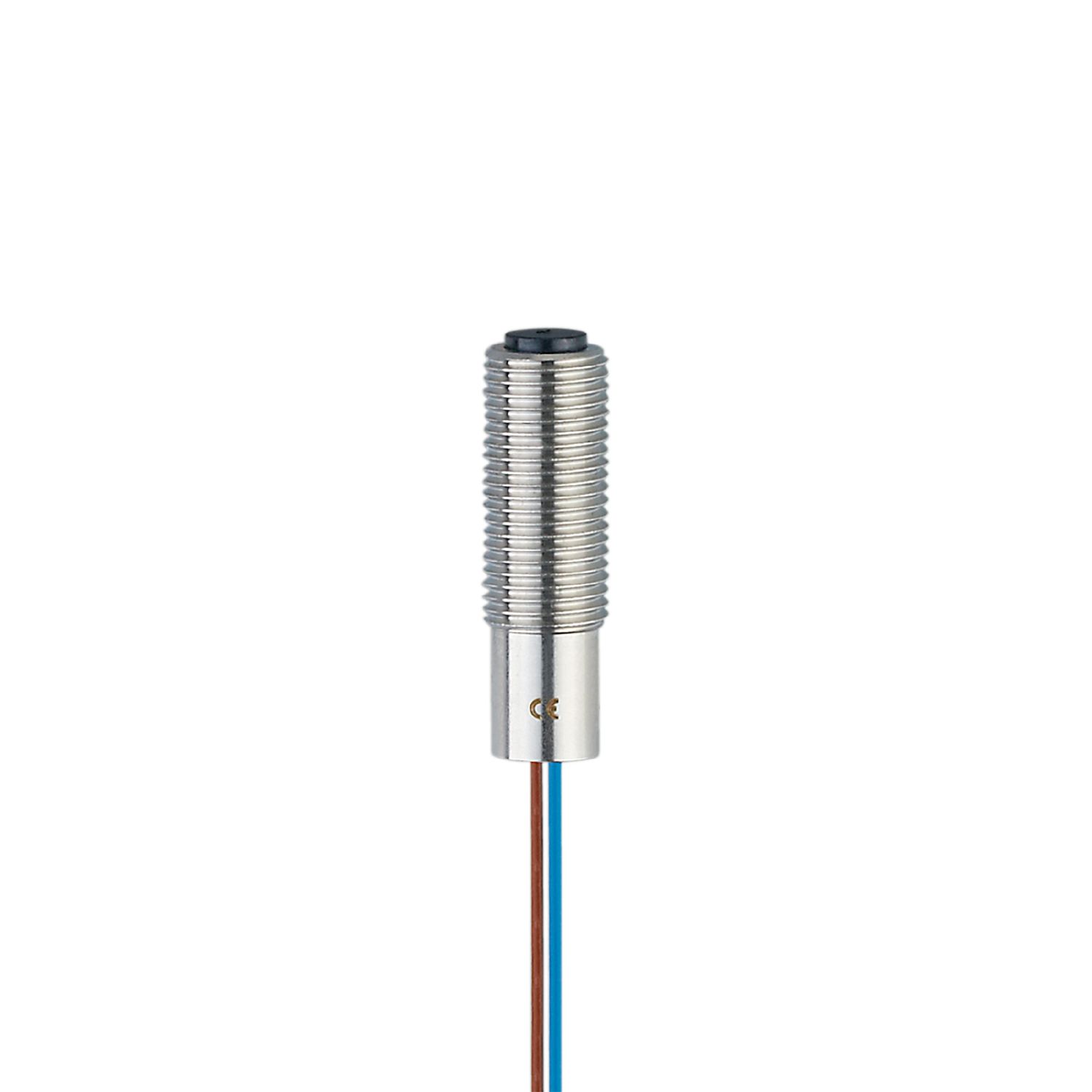

Induktiver NAMUR-Sensor
N95004
I9-2003-N/M10X1/0,5M
Induktiver NAMUR-Sensor
N95004
I9-2003-N/M10X1/0,5M
- 高い圧力耐性
- 非常に高い応答周波数
- 本質安全回路への接続用
- 厳しい産業環境で使用できる堅牢な金属外装
一部の製品は国内使用向けの仕様にて出荷させていただいております。何卒ご了承ください。 大口のご注文は、フリーダイヤル 0120-782070 サービスセンターまでお問合せください。
廃止品 - 参考資料
製品特性
| 電気仕様 | NAMUR |
|---|---|
| 出力機能 | ノーマルクローズ |
| 外装 | ねじ切り形 |
| 外形寸法 [mm] | M10 x 1 / L = 33 |
アプリケーション
| アプリケーション | 外装は環境気圧最大10MPaに適応 |
|---|---|
| 取付 | アルミ測定ホイールに取付け, (DN80) |
| 最大許容圧力 [MPa] | 10 |
電気的仕様
| スイッチングアンプ接続 | 有 |
|---|---|
| 増幅器 | 本質安全回路用 保持定格: U = 15 V / I = 50 mA / P = 120 mW |
| 定格電圧 (DC) [V] | 8.2, (1kΩ) |
| 供給電圧 (DC) [V] | 7.5～30 |
| 消費電流 [mA] | < 1, (ディセーブル状態, 導電率: > 2.1) |
| 保護クラス | III |
出力
| 電気仕様 | NAMUR | |
|---|---|---|
| 出力機能 | ノーマルクローズ | |
| 出力開閉電流 (DC) [mA] | 30 | |
| 応答周波数 (DC) [Hz] | 2000 | |
| 応答周波数 [Hz] |
|
精度 / 誤差
| ヒステリシス [検出距離に対する%] | 1～15 |
|---|
使用環境条件
| 使用周囲温度 [°C] | -20～60 |
|---|---|
| 保護構造 | IP 67 |
試験 / 認証
| EMC |
|
||
|---|---|---|---|
| 衝撃耐性 / 振動耐性 | 30 g (11 ms) / 10-55 Hz (1 mm) |
安全等級
| 内部キャパシタンス [nF] | 90 |
|---|---|
| 内部インダクタンス [µH] | 100 |
機械的仕様
| 重量 [g] | 24.8 |
|---|---|
| 外装 | ねじ切り形 |
| 取付け | 埋込み不可 |
| 外形寸法 [mm] | M10 x 1 / L = 33 |
| ねじ規格 | M10 x 1 |
| 材質 | 真鍮 特殊コーティング, 検出面: LCP |
備考
| 梱包数 | 1 個 |
|---|---|
| 認証 | 日本での防爆認定は未取得です。 |
電気接続
| 接続 | ケーブル: 0.5 m, 2 x 0.14 mm², 塩化ビニール (PVC) |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — 製品改良のため予告無く仕様を変更をする場合があります。取扱説明書等も併せてご参照ください。日本の計量法や法規に適合しない単位表示の製品は日本国内では使用できません。 — JA-JP — N95004-00 — 27.10.2015 —
N95004 –
I9-2003-N/M10X1/0,5M
電気接続
ケーブル: 0.5 m, 2 x 0.14 mm², 塩化ビニール (PVC)
接続
- 芯線色 :
- BN =
- 茶
- BU =
- 青
