Sensore di flusso ad ultrasuoni

SU8020

SUR11XFBFRKG/US

Sensore di flusso ad ultrasuoni

SU8020

SUR11XFBFRKG/US

  • Misurazione precisa del flusso di acqua ultrapura e acqua
  • Il tubo di misura robusto e privo di componenti, in acciaio inossidabile, offre un'elevata resistenza ai fluidi e una tenuta stagna permanente
  • Il processo di misurazione in linea, estremamente accurato, elimina le influenze dovute alla variazione dello spessore delle pareti e dei materiali dei tubi
  • Il LED di stato segnala lo stato del sensore e consente di trarre conclusioni sulla qualità del processo
  • Comodo utilizzo tramite pulsanti o parametrizzazione tramite IO-Link
Acquista su "my ifm" – Fino al 31 dicembre 2024 risparmia il 2% ordinando questo prodotto online! Visualizzerai lo sconto nel riepilogo, prima di confermare il tuo ordine.
  • acs
  • ce
  • cpa
  • reg31
  • iolink
  • cul
  • ktw
Caratteristiche del prodotto
Campo di misura
1...240 l/min 60...14400 l/h 0,051...12,202 m/s 0,06...14,4 m³/h
Raccordo a processo G 1 DN25 filettatura esterna
Applicazione
Particolarità contatti dorati
Fluidi Acqua ultrapura; acqua; fluidi a base di acqua
Indicazioni per fluidi
fluidi a base di acqua: per i fluidi con >10% di additivi, la ripetibilità è l'unico valore disponibile
Temperatura del fluido [°C] -20...100
Min. pressione di scoppio
150 bar 15 MPa
Resistenza a pressione
100 bar 10 MPa
Resistenza al vuoto [mbar] -1000
MAWP per applicazioni secondo CRN [bar] 100
Dati elettrici
Tensione di esercizio [V] 18...32 DC; (secondo SELV/PELV)
Corrente assorbita [mA] < 75
Classe di isolamento III
Protezione da inversione di polarità si
Tempo di ritardo disponibilità [s] 5
Principio di misura ultrasuoni
Ingressi
Ingressi reset contatore
Uscite
Numero totale uscite 2
Segnale di uscita segnale di commutazione; segnale a impulsi; segnale analogico; IO-Link; segnale di frequenza; segnale di diagnosi; segnale di commutazione del totalizzatore
Modello elettrico PNP/NPN
Funzione uscita NO / NC; (parametrizzabile)
Max. caduta di tensione uscita di commutazione DC [V] 2
Permanente capacità di corrente dell'uscita di commutazione DC [mA] 100
Frequenza di commutazione DC [Hz] 0...10000
Uscita analogica corrente [mA] 4...20
Carico max [Ω] 500
Uscita impulsi Contatore di portata
Protezione da cortocircuito si
Tipo di protezione da cortocircuito ad impulsi
Resistente a sovraccarico si
Campo di misura/regolazione
Campo di misura
1...240 l/min 60...14400 l/h 0,051...12,202 m/s 0,06...14,4 m³/h
Campo di indicazione
-288...288 l/min -17280...17280 l/h -14,642...14,642 m/s -17,28...17,28 m³/h
Risoluzione
0,1 l/min 1 l/h 0,001 m/s 0,002 m³/h
Punto di commutazione SP
2,3...240 l/min 139...14400 l/h 0,118...12,202 m/s 0,139...14,4 m³/h
Punto di disattivazione rP
1,1...238,8 l/min 64...14325 l/h 0,055...12,139 m/s 0,064...14,325 m³/h
Punto iniziale analogico ASP
-240...192 l/min -14400...11522 l/h -12,202...9,763 m/s -14,4...11,522 m³/h
Punto finale analogico AEP
-192...240 l/min -11522...14400 l/h -9,763...12,202 m/s -11,522...14,4 m³/h
Taglio del flusso minimo LFC
1...12 l/min 60...720 l/h 0,051...0,61 m/s 0,06...0,72 m³/h
Punto finale di frequenza FEP
48,1...240 l/min 2889...14400 l/h 2,448...12,202 m/s 2,89...14,4 m³/h
Frequenza sul punto finale FRP [Hz] 1...10000
Monitoraggio della portata
Lunghezza di impulso [s] 0,002...2
Valenza dell’impulso 0,02...99990000 I
Monitoraggio della temperatura
Campo di misura [°C] -20...100
Campo di indicazione [°C] -44...124
Risoluzione [°C] 0,1
Punto di commutazione SP [°C] -19,6...100
Punto di disattivazione rP [°C] -20...99,6
Punto iniziale analogico [°C] -20...76
Punto finale analogico [°C] 4...100
Punto iniziale di frequenza FSP [°C] -20...76
Punto finale di frequenza FEP [°C] 4...100
Frequenza sul punto finale FRP [Hz] 1...10000
Precisione / Deriva
Monitoraggio del flusso
Precisione (nel campo di misura) ± (1,0 % MW + 0,5 % MEW)
Ripetibilità ± 0,2 % MEW
Monitoraggio della temperatura
Precisione [K] ± 2,5 (Q > 5 % MEW)
Coefficiente di temperatura [% dell'intervallo per 10 K] 0,2
Tempi di reazione
Monitoraggio del flusso
Tempo di risposta [s] < 0,25; (dAP = 0, T09)
Damping valore di processo dAP [s] 0...5
Monitoraggio della temperatura
Dinamica di risposta T05 / T09 [s] 5,7 / 86
Software / Programmazione
Funzioni di diagnostica rilevamento della direzione del flusso; qualità del segnale
Interfacce
Interfaccia di comunicazione IO-Link
Tipo di trasmissione COM2 (38,4 kBaud)
Versione IO-Link 1.1.3
Standard SDCI IEC 61131-9: 2013-07
Profili Identification and Diagnosis (0x4000)
Classe richiesta per porta master A
Dati di processo analogici 3
Dati di processo digitali 2
Min. tempo di ciclo del processo [ms] 9,6
Dati di processo IO-Link (ciclici)
Commutazione lunghezza bit
totalizzatore 32
Monitoraggio del flusso 32
Monitoraggio della temperatura 32
stato 4
Uscita 1 1
Uscita 2 1
DeviceID supportati
Modo operativo DeviceID
default 1460
Condizioni ambientali
Temperatura ambiente [°C] -20...60
Temperatura di immagazzinamento [°C] -25...80
Grado di protezione IP 67
Test / Certificazioni
EMC
DIN 61326-1:2021
Certificazione CPA
numero di modello 002US
classe di precisione 1,5
Resistenza agli urti
DIN IEC 68-2-27 20 g (11ms)
Resistenza alle vibrazioni
DIN IEC 68-2-6 5 g (10...2000Hz)
MTTF [anni] 160
Certificazione UL
Numero di certificazione UL I034
Numero file UL E174189
Direttiva in materia di attrezzature a pressione utilizzabile per fluidi del gruppo 2; fluidi del gruppo 1 su richiesta
Dati meccanici
Peso [g] 542,95
Tipo di montaggio corsa di rodaggio 5xDN; corsa di runout 1xDN
Materiali Corpo: 1.4404 (AISI 316L); visualizzatore: PFA; Guarnizione visualizzatore: FKM; connettore: POKAN
Materiali a contatto con il fluido Tratto di misura: 1.4404 (AISI 316L); Guarnizione raccordo a processo: Centellen Guarnizione piatta
Raccordo a processo G 1 DN25 filettatura esterna
Aspetto Ra/Rz delle superfici a contatto con il fluido 1,25 µm
Elementi di indicazione e comando
Indicazione
display a colori 1,44", 128 x 128 pixel
Funzione di commutazione 2 x LED, giallo
diagnostica 1 x LED, 3 colori
Accessori
Fornitura
Guarnizione piatta 2, Centellen
foglietto illustrativo
Osservazioni
Osservazioni
MW = valore letto
MEW = valore finale
il segnale dell'impulso e del totalizzatore è disponibile solo per una delle due uscite
I dati di precisione sono rispettati per tutta l'applicazione
Quantità 1 pezzo
Collegamento elettrico
Collegamento Connettore: 1 x M12; codifica: A; Contatti: dorato
diagrammi e curve

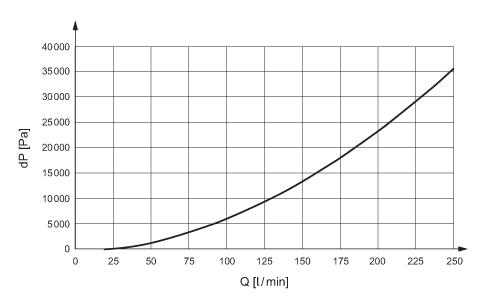

Indicazioni per la perdita di pressione

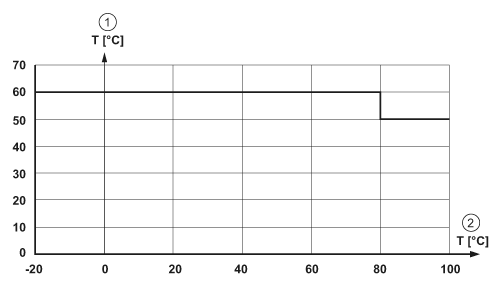

depotenziamento temperatura ambiente
1 Temperatura ambiente
2 Temperatura del fluido
