| Caratteristiche del prodotto |
| Raccordo a processo |
2" NPT DN50 filettatura esterna |
| Applicazione |
| Particolarità |
contatti dorati |
| Fluidi |
Acqua ultrapura; acqua; fluidi a base di acqua |
| Indicazioni per fluidi |
| fluidi a base di acqua: per i fluidi con >10% di additivi, la ripetibilità è l'unico valore disponibile |
|
| Temperatura del fluido |
|
| Min. pressione di scoppio |
|
| Resistenza a pressione |
|
| Resistenza al vuoto [mbar] |
-1000 |
| Dati elettrici |
| Tensione di esercizio [V] |
18...32 DC; (secondo SELV/PELV) |
| Corrente assorbita [mA] |
< 75 |
| Classe di isolamento |
III |
| Protezione da inversione di polarità |
si |
| Tempo di ritardo disponibilità [s] |
5 |
| Principio di misura |
ultrasuoni |
| Ingressi |
| Ingressi |
reset contatore |
| Uscite |
| Segnale di uscita |
segnale di commutazione; segnale a impulsi; segnale analogico; IO-Link; segnale di frequenza; segnale di diagnosi; segnale di commutazione del totalizzatore |
| Modello elettrico |
PNP/NPN |
| Funzione uscita |
NO / NC; (parametrizzabile) |
| Max. caduta di tensione uscita di commutazione DC [V] |
2 |
| Permanente capacità di corrente dell'uscita di commutazione DC [mA] |
100 |
| Frequenza di commutazione DC [Hz] |
0...10000 |
| Uscita analogica corrente [mA] |
4...20 |
| Carico max [Ω] |
500 |
| Uscita impulsi |
Contatore di portata |
| Protezione da cortocircuito |
si |
| Tipo di protezione da cortocircuito |
ad impulsi |
| Resistente a sovraccarico |
si |
| Campo di misura/regolazione |
| Campo di misura |
| 5...1000 l/min |
0,3...60 m³/h |
79...15850 gph |
1,32...264,18 gpm |
|
| Campo di indicazione |
| -1200...1200 l/min |
-72...72 m³/h |
-19020...19020 gph |
-317...317 gpm |
|
| Risoluzione |
| 0,1 l/min |
0,001 m³/h |
1 gph |
0,01 gpm |
|
| Punto di commutazione SP |
| 10,5...1000 l/min |
0,63...60 m³/h |
166...15850 gph |
2,77...264,17 gpm |
|
| Punto di disattivazione rP |
| 5,3...994,8 l/min |
0,318...59,688 m³/h |
84...15768 gph |
1,4...262,8 gpm |
|
| Punto iniziale analogico ASP |
| -1000...800 l/min |
-60...48000 m³/h |
-15850...12680 gph |
-264,18...211,34 gpm |
|
| Punto finale analogico AEP |
| -800...1000 l/min |
-48000...60 m³/h |
-12680...15850 gph |
-211,34...264,17 gpm |
|
| Taglio del flusso minimo LFC |
| 5...50 l/min |
0,3...3 m³/h |
79...793 gph |
1,32...13,21 gpm |
|
| Punto finale di frequenza FEP |
| 200,6...1000 l/min |
12,037...60 m³/h |
3180...15850 gph |
53...264,17 gpm |
|
| Frequenza sul punto finale FRP [Hz] |
1...10000 |
| Monitoraggio della portata |
| Lunghezza di impulso [s] |
0,002...2 |
| Valenza dell’impulso |
0,1...99990000 I; 0,026...26414563,515 gal |
| Monitoraggio della temperatura |
| Campo di misura |
|
| Campo di indicazione |
| -44...124 °C |
-47,2...255,2 °F |
|
| Risoluzione [°C] |
0,1 |
| Punto di commutazione SP |
| -19,6...100 °C |
-3,2...212 °F |
|
| Punto di disattivazione rP |
| -20...99,6 °C |
-4...211,2 °F |
|
| Punto iniziale analogico |
| -20...76 °C |
-4...168,8 °F |
|
| Punto finale analogico |
|
| Punto iniziale di frequenza FSP |
|
| Punto finale di frequenza FEP |
|
| Frequenza sul punto finale FRP [Hz] |
1...10000 |
| Precisione / Deriva |
| Monitoraggio del flusso |
| Precisione (nel campo di misura) |
± (1,0 % MW + 0,5 % MEW) |
| Ripetibilità |
± 0,2 % MEW |
| Monitoraggio della temperatura |
| Precisione [K] |
± 2,5 (Q > 5 % MEW) |
| Coefficiente di temperatura [% dell'intervallo per 10 K] |
0,2 |
| Tempi di reazione |
| Monitoraggio del flusso |
| Tempo di risposta [s] |
< 0,25; (dAP = 0, T09) |
| Damping valore di processo dAP [s] |
0...5 |
| Monitoraggio della temperatura |
| Dinamica di risposta T05 / T09 [s] |
5,7 / 86 |
| Software / Programmazione |
| Funzioni di diagnostica |
rilevamento della direzione del flusso; qualità del segnale |
| Interfacce |
| Interfaccia di comunicazione |
IO-Link |
| Tipo di trasmissione |
COM2 (38,4 kBaud) |
| Versione IO-Link |
1.1.3 |
| Standard SDCI |
IEC 61131-9: 2013-07 |
| Profili |
Identification and Diagnosis (0x4000) |
| Classe richiesta per porta master |
A |
| Dati di processo analogici |
3 |
| Dati di processo digitali |
2 |
| Min. tempo di ciclo del processo [ms] |
9,6 |
| Dati di processo IO-Link (ciclici) |
| Commutazione |
lunghezza bit |
| totalizzatore |
32 |
| Monitoraggio del flusso |
32 |
| Monitoraggio della temperatura |
32 |
| stato |
4 |
| Uscita 1 |
1 |
| Uscita 2 |
1 |
|
| DeviceID supportati |
| Modo operativo |
DeviceID |
| default |
1461 |
|
| Condizioni ambientali |
| Temperatura ambiente [°C] |
-20...60 |
| Temperatura di immagazzinamento [°C] |
-25...80 |
| Grado di protezione |
IP 67 |
| Test / Certificazioni |
| EMC |
|
| Resistenza agli urti |
| DIN IEC 68-2-27 |
20 g (11ms) |
|
| Resistenza alle vibrazioni |
| DIN IEC 68-2-6 |
5 g (10...2000Hz) |
|
| Direttiva in materia di attrezzature a pressione |
utilizzabile per fluidi del gruppo 2; fluidi del gruppo 1 su richiesta |
| Dati meccanici |
| Peso [g] |
1384,5 |
| Tipo di montaggio |
corsa di rodaggio 5xDN; corsa di runout 1xDN |
| Materiali |
Corpo: 1.4404 (AISI 316L); visualizzatore: PFA; Guarnizione visualizzatore: FKM; connettore: POKAN |
| Materiali a contatto con il fluido |
Tratto di misura: 1.4404 (AISI 316L); Guarnizione raccordo a processo: Centellen Guarnizione piatta |
| Raccordo a processo |
2" NPT DN50 filettatura esterna |
| Aspetto Ra/Rz delle superfici a contatto con il fluido |
1,25 |
| Elementi di indicazione e comando |
| Indicazione |
|
display a colori 1,44", 128 x 128 pixel |
| Funzione di commutazione |
2 x LED, giallo |
| diagnostica |
1 x LED, 3 colori |
|
| Accessori |
| Fornitura |
| Guarnizione piatta 2, Centellen |
| foglietto illustrativo |
|
| Osservazioni |
| Osservazioni |
| MW = valore letto |
| MEW = valore finale |
| il segnale dell'impulso e del totalizzatore è disponibile solo per una delle due uscite |
| I dati di precisione sono rispettati per tutta l'applicazione |
|
| Quantità |
1 pezzo |
| Collegamento elettrico |
| Collegamento |
Connettore: 1 x M12; codifica: A; Contatti: dorato |
| diagrammi e curve |

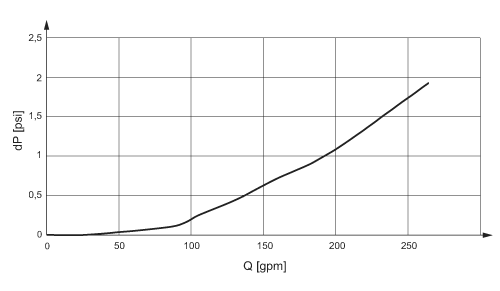

| Indicazioni per la perdita di pressione |
|
| depotenziamento temperatura ambiente |
|
