Sensore di flusso ad ultrasuoni

Name: SU2020
Brand: ifm
SKU: SU2020
Price: 627.80 EUR

SU2020

SUR21XFBFRKG/US

Sensore di flusso ad ultrasuoni

SU2020

SUR21XFBFRKG/US

Misurazione precisa del flusso di acqua ultrapura e acqua
Il tubo di misura robusto e privo di componenti, in acciaio inossidabile, offre un'elevata resistenza ai fluidi e una tenuta stagna permanente
Il processo di misurazione in linea, estremamente accurato, elimina le influenze dovute alla variazione dello spessore delle pareti e dei materiali dei tubi
Il LED di stato segnala lo stato del sensore e consente di trarre conclusioni sulla qualità del processo

Comodo utilizzo tramite pulsanti o parametrizzazione tramite IO-Link

Acquista su "my ifm" – Fino al 30 giugno 2024 risparmia il 2% ordinando questo prodotto online! Visualizzerai lo sconto nel riepilogo, prima di confermare il tuo ordine.

Caratteristiche del prodotto

Campo di misura

5...1000 l/min

300...60000 l/h

0,058...11,666 m/s

0,3...60 m³/h

Raccordo a processo

G 2 DN50 filettatura esterna

Applicazione

Particolarità

contatti dorati

Fluidi

Acqua ultrapura; acqua; fluidi a base di acqua

Indicazioni per fluidi

fluidi a base di acqua: per i fluidi con >10% di additivi, la ripetibilità è l'unico valore disponibile

Temperatura del fluido [°C]

-20...100

Min. pressione di scoppio

150 bar

15 MPa

Resistenza a pressione

100 bar

10 MPa

Resistenza al vuoto [mbar]

-1000

MAWP per applicazioni secondo CRN [bar]

100

Dati elettrici

Tensione di esercizio [V]	18...32 DC; (secondo SELV/PELV)
Corrente assorbita [mA]	< 75
Classe di isolamento	III
Protezione da inversione di polarità	si
Tempo di ritardo disponibilità [s]	5
Principio di misura	ultrasuoni

Ingressi

Ingressi	reset contatore

Uscite

Numero totale uscite	2
Segnale di uscita	segnale di commutazione; segnale a impulsi; segnale analogico; IO-Link; segnale di frequenza; segnale di diagnosi; segnale di commutazione del totalizzatore
Modello elettrico	PNP/NPN
Funzione uscita	NO / NC; (parametrizzabile)
Max. caduta di tensione uscita di commutazione DC [V]	2
Permanente capacità di corrente dell'uscita di commutazione DC [mA]	100
Frequenza di commutazione DC [Hz]	0...10000
Uscita analogica corrente [mA]	4...20
Carico max [Ω]	500
Uscita impulsi	Contatore di portata
Protezione da cortocircuito	si
Tipo di protezione da cortocircuito	ad impulsi
Resistente a sovraccarico	si

Campo di misura/regolazione

Campo di misura

5...1000 l/min

300...60000 l/h

0,058...11,666 m/s

0,3...60 m³/h

Campo di indicazione

-1200...1200 l/min

-72000...72000 l/h

-13,999...13,999 m/s

-72...72 m³/h

Risoluzione

0,1 l/min

1 l/h

0,001 m/s

0,002 m³/h

Punto di commutazione SP

10,5...1000 l/min

630...60000 l/h

0,122...11,666 m/s

0,63...60 m³/h

Punto di disattivazione rP

5,3...994,8 l/min

318...59688 l/h

0,062...11,605 m/s

0,318...59,688 m³/h

Punto iniziale analogico ASP

-1000...800 l/min

-60000...48000 l/h

-11,666...9,333 m/s

-60...48 m³/h

Punto finale analogico AEP

-800...1000 l/min

-48000...60000 l/h

-9,333...11,666 m/s

-48...60 m³/h

Taglio del flusso minimo LFC

5...50 l/min

300...3000 l/h

0,058...0,583 m/s

0,3...3 m³/h

Punto finale di frequenza FEP

200,6...1000 l/min

12037...60000 l/h

2,34...11,666 m/s

12,037...60 m³/h

Frequenza sul punto finale FRP [Hz]

1...10000

Monitoraggio della portata

Lunghezza di impulso [s]	0,002...2
Valenza dell’impulso	0,1...99990000 I

Monitoraggio della temperatura

Campo di misura [°C]	-20...100
Campo di indicazione [°C]	-44...124
Risoluzione [°C]	0,1
Punto di commutazione SP [°C]	-19,6...100
Punto di disattivazione rP [°C]	-20...99,6
Punto iniziale analogico [°C]	-20...76
Punto finale analogico [°C]	4...100
Punto iniziale di frequenza FSP [°C]	-20...76
Punto finale di frequenza FEP [°C]	4...100
Frequenza sul punto finale FRP [Hz]	1...10000

Precisione / Deriva

Monitoraggio del flusso

Precisione (nel campo di misura)	± (1,0 % MW + 0,5 % MEW)
Ripetibilità	± 0,2 % MEW

Monitoraggio della temperatura

Precisione [K]	± 2,5 (Q > 5 % MEW)
Coefficiente di temperatura [% dell'intervallo per 10 K]	0,2

Tempi di reazione

Monitoraggio del flusso

Tempo di risposta [s]	< 0,25; (dAP = 0, T09)
Damping valore di processo dAP [s]	0...5

Monitoraggio della temperatura

Dinamica di risposta T05 / T09 [s]	5,7 / 86

Software / Programmazione

Funzioni di diagnostica	rilevamento della direzione del flusso; qualità del segnale

Interfacce

Interfaccia di comunicazione

IO-Link

Tipo di trasmissione

COM2 (38,4 kBaud)

Versione IO-Link

1.1.3

Standard SDCI

IEC 61131-9: 2013-07

Profili

Identification and Diagnosis (0x4000)

Classe richiesta per porta master

Dati di processo analogici

Dati di processo digitali

Min. tempo di ciclo del processo [ms]

9,6

Dati di processo IO-Link (ciclici)

Commutazione	lunghezza bit
totalizzatore	32
Monitoraggio del flusso	32
Monitoraggio della temperatura	32
stato	4
Uscita 1	1
Uscita 2	1

DeviceID supportati

Modo operativo	DeviceID
default	1461

Condizioni ambientali

Temperatura ambiente [°C]	-20...60
Temperatura di immagazzinamento [°C]	-25...80
Grado di protezione	IP 67

Test / Certificazioni

EMC

DIN 61326-1:2021

Certificazione CPA

numero di modello	002US
classe di precisione	1,5

Resistenza agli urti

DIN IEC 68-2-27

20 g (11ms)

Resistenza alle vibrazioni

DIN IEC 68-2-6

5 g (10...2000Hz)

MTTF [anni]

160

Certificazione UL

Numero di certificazione UL	I033
Numero file UL	E174189

Direttiva in materia di attrezzature a pressione

utilizzabile per fluidi del gruppo 2; fluidi del gruppo 1 su richiesta

Dati meccanici

Peso [g]	1180
Tipo di montaggio	corsa di rodaggio 5xDN; corsa di runout 1xDN
Materiali	Corpo: 1.4404 (AISI 316L); visualizzatore: PFA; Guarnizione visualizzatore: FKM; connettore: POKAN
Materiali a contatto con il fluido	Tratto di misura: 1.4404 (AISI 316L); Guarnizione raccordo a processo: Centellen Guarnizione piatta
Raccordo a processo	G 2 DN50 filettatura esterna
Aspetto Ra/Rz delle superfici a contatto con il fluido	1,25 µm

Elementi di indicazione e comando

Indicazione

	display a colori 1,44", 128 x 128 pixel
Funzione di commutazione	2 x LED, giallo
diagnostica	1 x LED, 3 colori

Display

l/min; l/h; m³/h; m/s

Accessori

Fornitura

Guarnizione piatta 2, Centellen

foglietto illustrativo

Osservazioni

MW = valore letto

MEW = valore finale

il segnale dell'impulso e del totalizzatore è disponibile solo per una delle due uscite

I dati di precisione sono rispettati per tutta l'applicazione

Quantità

1 pezzo

Collegamento elettrico

Collegamento	Connettore: 1 x M12; codifica: A; Contatti: dorato

diagrammi e curve

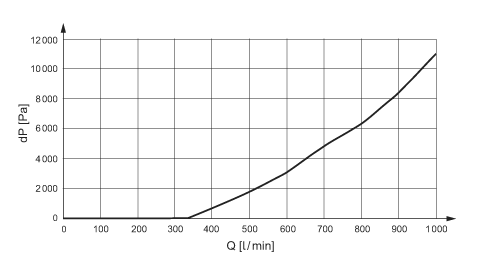

Indicazioni per la perdita di pressione

depotenziamento temperatura ambiente

1	Temperatura ambiente
2	Temperatura del fluido
