Sensore di pressione con cella di misura affiorante e display

PI1708

PI-,25BREA01-MFRKG/US/ /P

Sensore di pressione con cella di misura affiorante e display

PI1708

PI-,25BREA01-MFRKG/US/ /P

  • Versione robusta in acciaio inox per i requisiti dell'industria alimentare e delle bevande
  • Design con membrana affiorante per applicazioni asettiche
  • Resistente a processi di lavaggio ad alta pressione con detergenti aggressivi
  • Elevata resistenza alla temperatura ed alto grado di protezione
  • Uscita analogica e di commutazione programmabile
Acquista su "my ifm" – Fino al 31 dicembre 2022 risparmia il 2% ordinando questo prodotto online! Visualizzerai lo sconto nel riepilogo, prima di confermare il tuo ordine.
{{ifmVariantName}}



  • acs
  • fcm
  • ce
  • ukca
  • fda
  • ehedg
  • reg31
  • iolink
  • ec19352004
  • 3a
Dettagli tecnici
Caratteristiche del prodotto
Numero totale di ingressi e uscite Numero delle uscite digitali: 2; Numero delle uscite analogiche: 1
Campo di misura
-12,4...250 mbar -5...100,4 inH2O -1,24...25 kPa -126...2550 mmWS
Raccordo a processo collegamento filettato G 1 filettatura esterna Aseptoflex Vario
Applicazione
Particolarità contatti dorati
Applicazione membrana affiorante per l'industria alimentare e delle bevande
Fluidi Fluidi viscosi e pulverolenti; Fluidi liquidi e gassosi
Temperatura del fluido [°C] -25...150
Min. pressione di scoppio
30000 mbar 12044 inH2O 3000 kPa
Resistenza a pressione
6000 mbar 2400 inH2O 600 kPa
Resistenza al vuoto [mbar] -1000
Tipo di pressione pressione relativa; vuoto
Senza spazi si
Dati elettrici
Min. resistenza di isolamento [MΩ] 100; (500 V DC)
Classe di isolamento III
Protezione da inversione di polarità si
Watchdog integrato si
2 fili
Tensione di esercizio [V] 20...30 DC
Corrente assorbita [mA] 3,5...21,5
Tempo di ritardo disponibilità [s] < 1
3 fili
Tensione di esercizio [V] 18...30 DC
Corrente assorbita [mA] 5...45; (430 bei max. Laststrom)
Tempo di ritardo disponibilità [s] < 0,5
Ingressi/Uscite
Numero totale di ingressi e uscite Numero delle uscite digitali: 2; Numero delle uscite analogiche: 1
Uscite
Numero totale uscite 2
Segnale di uscita segnale di commutazione; segnale analogico; IO-Link
Modello elettrico PNP/NPN
Numero delle uscite digitali 2
Funzione uscita NO / NC; (parametrizzabile)
Numero delle uscite analogiche 1
Uscita analogica corrente [mA] 4...20, invertibile; (graduabile)
Protezione da cortocircuito si
Tipo di protezione da cortocircuito ad impulsi
Resistente a sovraccarico si
2 fili
Carico max [Ω] 300
3 fili
Max. caduta di tensione uscita di commutazione DC [V] 2
Permanente capacità di corrente dell'uscita di commutazione DC [mA] 100
Frequenza di commutazione DC [Hz] 125
Carico max [Ω] (Ub - 10 V) / 21,5 mA; 650 Ω (Ub = 24 V)
Campo di misura/regolazione
Campo di misura
-12,4...250 mbar -5...100,4 inH2O -1,24...25 kPa -126...2550 mmWS
Punto di commutazione SP
-12...250 mbar -4,8...100,4 inH2O -1,2...25 kPa -122...2549 mmWS
Punto di disattivazione rP
-12,4...249,6 mbar -5...100,2 inH2O -1,24...24,96 kPa -126...2545 mmWS
Punto iniziale analogico
-12,4...199,4 mbar -5...80,1 inH2O -1,24...19,94 kPa -126...2033 mmWS
Punto finale analogico
38,2...250 mbar 15,3...100,4 inH2O 3,82...25 kPa 390...2549 mmWS
Min. distanza tra SP e rP
0,5 mbar 0,2 inH2O 0,05 kPa 5 mmWS
In intervalli di
0,1 mbar 0,1 inH2O 0,01 kPa 1 mmWS
Impostazione di fabbrica
SP1 =62,5 mbar rP1 = 57,5 mbar
SP2 = 187,5 mbar rP2 = 182,5 mbar
ASP = 0,00 mbar AEP = 250 mbar
dAP = 2,00 s dAA =2,00 s
Monitoraggio della temperatura
Campo di misura
-25...150 °C -13...302 °F
Precisione / Deriva
Precisione del punto di commutazione [% dell'intervallo di misura] < ± 0,2; (DIN EN IEC 62828-1; Turn down 1:1)
Ripetibilità [% dell'intervallo di misura] < ± 0,1; (con variazioni di temperatura < 10 K; Turn down 1:1)
Deriva parametri [% dell'intervallo di misura] < ± 0,2; (DIN IEC EN 62828-1 inclusi errore del punto zero e dell'intervallo, non linearità, isteresi; Turn down 1:1)
Deriva della linearità [% dell'intervallo di misura] < ± 0,15; (Turn down 1:1)
Deriva dell'isteresi [% dell'intervallo di misura] < ± 0,15; (Turn down 1:1)
Stabilità nel tempo [% dell'intervallo di misura] < ± 0,1; (Turn down 1:1; ogni anno)
Deriva totale per il campo di temperatura
Campo di temperatura deriva totale
-25...15 °C Deriva parametri ± 0,1 % der Spanne / 10 K
15...80 °C Deriva parametri
80...150 °C Deriva parametri ± 0,15 % der Spanne / 10 K
Indicazioni su precisione / deriva per ulteriori dati, vedere la sezione Diagrammi e grafici
Monitoraggio della temperatura
Precisione [K] ± 2,5+ (0,08 x ( Umgebungstemperatur - Mediumtemperatur ))
Ripetibilità [K] ± 0,2
Risoluzione [K] 0,2
Tempi di reazione
Damping valore di processo dAP [s] 0...99,99
Damping uscita analogica dAA [s] 0...99,99
2 fili
Tempo di aggiornamento uscita analogica [ms] 30
3 fili
Min. tempo di risposta uscita di commutazione dAP [ms] 3
Tempo di aggiornamento uscita analogica [ms] 7
Monitoraggio della temperatura
Dinamica di risposta T05 / T09 [s] < 35 / < 135; (DIN EN 60751 acqua ; > 0,9 m/s)
Interfacce
Interfaccia di comunicazione IO-Link
Tipo di trasmissione COM2 (38,4 kBaud)
Versione IO-Link 1.1
Standard SDCI IEC 61131-9
Profili Identification and Diagnosis (0x4000), Measurement Data Channel (0x800A)
Modo SIO si
Classe richiesta per porta master A
Min. tempo di ciclo del processo [ms] 5,6
Risoluzione IO-Link pressione [mbar] 0,01
Risoluzione IO-Link temperatura [K] 0,2
Dati di processo IO-Link (ciclici)
Commutazione lunghezza bit
pressione 32
Temperatura 32
Stato del dispositivo 4
Informazioni binarie di commutazione 2
Funzioni IO-Link (acicliche) Tag specifico per l'applicazione; temperatura interna; contatore delle ore operative; Contatore dei cicli di commutazione; contatore dei picchi di pressione
DeviceID supportati
Modo operativo DeviceID
default 1152d
Condizioni ambientali
Temperatura ambiente [°C] -25...80
Temperatura di immagazzinamento [°C] -40...100
Grado di protezione IP 67; IP 68; IP 69K
Test / Certificazioni
EMC
DIN EN 61326-1
Resistenza agli urti
DIN EN 60068-2-27 50 g (11 ms)
Resistenza alle vibrazioni
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [anni] 214
Indicazioni per la certificazione
certificato di fabbrica disponibile per il download su www.factory-certificate.ifm
Dati meccanici
Peso [g] 375,6
Materiali 1.4404 (AISI 316L); FKM; PTFE; PBT; PEI; PFA
Materiali a contatto con il fluido ceramica (99,9 % Al2 O3); 1.4435 (acciaio inox AISI 316L); aspetto superficiale: Ra < 0,4 / Rz 4; PTFE
Min. cicli di pressione 100 milioni
Coppia di serraggio [Nm] 35
Raccordo a processo collegamento filettato G 1 filettatura esterna Aseptoflex Vario
Elementi di indicazione e comando
Indicazione
Display LED, verde
Stato di commutazione LED, giallo
Indicazione della funzione indicazione alfanumerica, 4 digit
Valori letti indicazione alfanumerica, 4 digit
Display mbar; kPa; inH2O; mmWS
Osservazioni
Quantità 1 pezzo
Collegamento elettrico
Collegamento Connettore: 1 x M12; codifica: A; Contatti: dorato

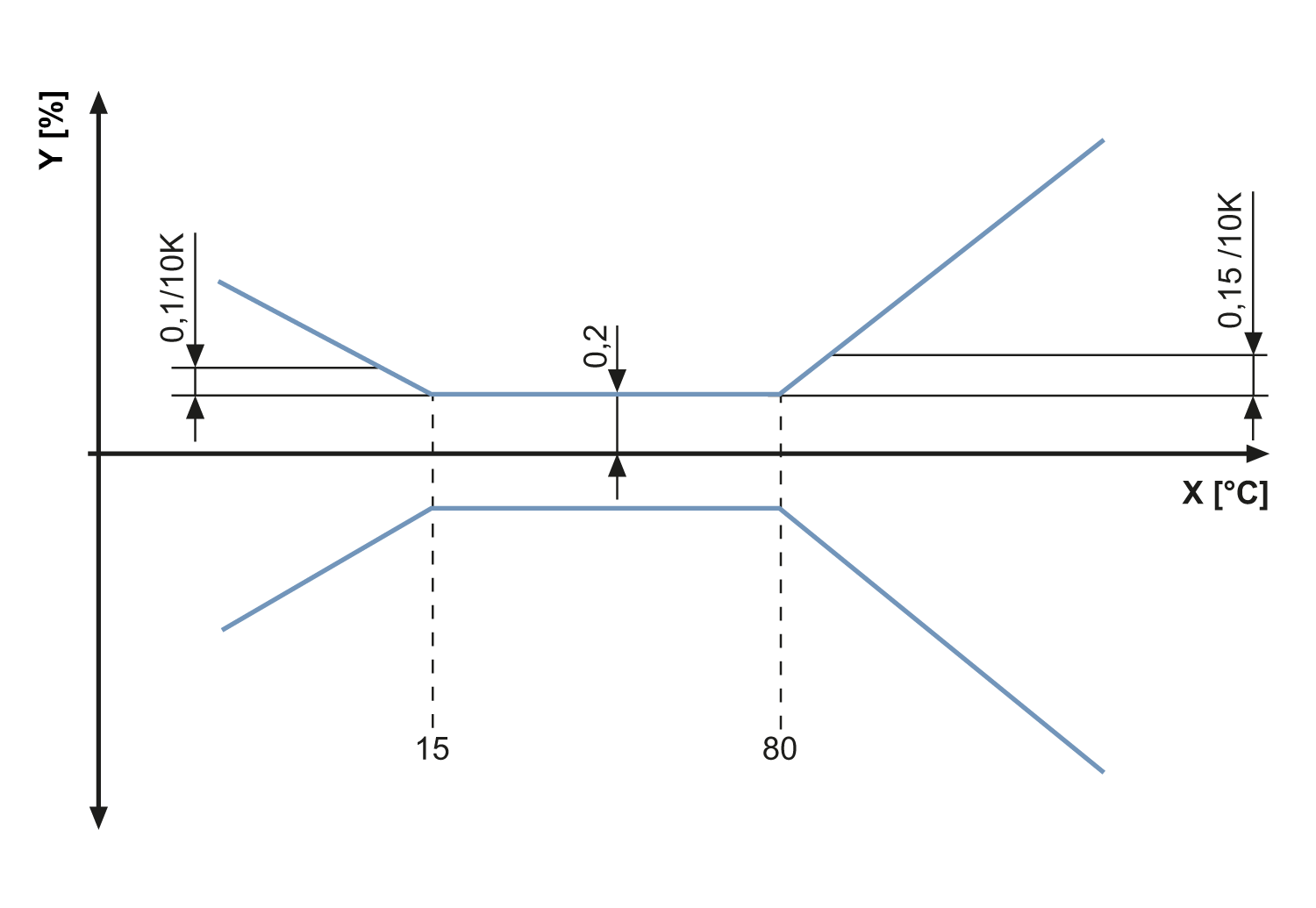

diagrammi e curve

X Temperatura
Y deriva totale
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Ci riservamo il diritto di modificare i dati tecnici senza preavviso. — IT-IT — PI1708-00 — 05.08.2022 —
