| Dati elettrici |
| Frequenza AC [Hz] |
47...64 |
| Tolleranza della tensione di esercizio [%] |
10 |
| Tolleranza della tensione di esercizio 2 [%] |
20 |
| Tensione nominale AC [V] |
< 230 |
| Tensione di ingresso DC [V] |
110...300 |
| Campo di tensione d'ingresso AC [V] |
100...240 |
| Tensione di uscita DC [V] |
24...28 |
| Classe di isolamento |
I; (IEC 61140) |
| Protezione da sovratensione |
si; (< 39 DC) |
| Tensione di uscita [V] |
regolabile; Tensione di uscita secondo SELV, PELV |
| Max. corrente di uscita con min. tensione di uscita [A] |
3,3 |
| Max. corrente di uscita con max. tensione di uscita [A] |
2,7 |
| Max. corrente di uscita per breve tempo con min. tensione di uscita [A] |
3,3 |
| Max. corrente di uscita per breve tempo con max. tensione di uscita [A] |
2,7 |
| Potenza di uscita (continua) [W] |
80 |
| Potenza di uscita (breve) [W] |
80 |
| Fattore di rendimento (tensione nominale 120 V AC / 60 Hz) |
0,61 |
| Fattore di rendimento (tensione nominale 230 V AC / 50 Hz) |
0,56 |
| Numero circuiti della corrente di uscita |
1 |
| Max. ondulazione residua [mV] |
50 |
| Corrente di picco di entrata (tensione nominale 120 V AC / 60 Hz) [A] |
23 |
| Corrente di picco di entrata (tensione nominale 230 V AC / 50 Hz) [A] |
45 |
| Limitazione della corrente di entrata |
si |
| Efficienza energetica (tensione nominale 120 V AC / 60 Hz) [%] |
88 |
| Efficienza energetica (tensione nominale 230 V AC / 50 Hz) [%] |
89,8 |
| Protezione esterna dell'ingresso |
≤ B-10 A / ≤ C-6 A |
| Derating [W/K] |
1,8 (60...70 °C) |
| Tempo di soppressione caduta di tensione (tensione nominale 120 V AC / 60 Hz) [ms] |
30 |
| Tempo di soppressione caduta di tensione (tensione nominale 230 V AC / 50 Hz) [ms] |
128 |
| Corrente di ingresso (tensione nominale 120 V AC / 60 Hz) [A] |
1,24 |
| Corrente di ingresso (tensione nominale 230 V AC / 50 Hz) [A] |
0,68 |
| Perdita di potenza (tensione nominale 120 V AC / 60 Hz) [W] |
11,1 |
| Perdita di potenza (tensione nominale 230 V AC / 50 Hz) [W] |
9,1 |
| Protezione da corrente di ritorno [V] |
35 |
| Uscite |
| Resistente a sovraccarico |
si |
| Caratteristica di sovraccarico |
corrente di uscita costante |
| Condizioni ambientali |
| Temperatura ambiente [°C] |
-25...70 |
| Indicazioni per la temperatura ambiente |
| Rispettare gli spazi liberi necessari per il raffreddamento per convezione (vedere istruzioni per l'uso) |
|
| Temperatura di immagazzinamento [°C] |
-40...85 |
| Max. umidità relativa dell'aria ammessa [%] |
95; (IEC 60068-2-30) |
| Grado di protezione |
IP 20; (EN 60529) |
| Grado di sporco |
2; (IEC 62103: sporco conduttivo non ammesso) |
| Test / Certificazioni |
| EMC |
| EN 61000-6-1 |
|
| EN 61000-6-2 |
|
| EN 61000-6-3 |
|
| EN 61000-6-4 |
|
| EN 61000-3-2 |
Classe A |
|
| Resistenza a vibrazione |
| IEC 60068-2-6 |
±1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz |
|
| Resistenza agli urti |
| IEC 60068-2-27 |
30 g 6 ms / 20 g 11 ms |
|
| Correzione fattore di rendimento PFC |
conforme |
| Dati meccanici |
| Peso [g] |
569 |
| Tipo di montaggio |
guida DIN; (TH35 (EN 60715)) |
| Dimensioni [mm] |
124 x 40 x 122,5 |
| Materiali |
lamiera di acciaio |
| Elementi di indicazione e comando |
| Indicazione |
|
| Osservazioni |
| Osservazioni |
| Il collegamento in serie delle uscite vale solo per gli stessi dispositivi fino ad una tensione totale di max. 150 V DC. |
|
| Quantità |
1 pezzo |
| Collegamento elettrico |
| Collegamento |
Morsetti a vite: |
| diagrammi e curve |

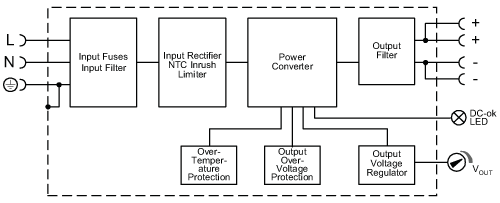

| Diagramma a blocchi |
|

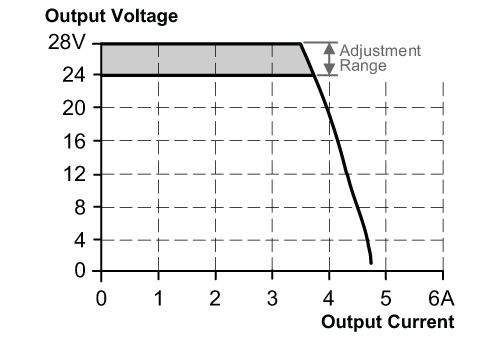

| parametro uscita |
|

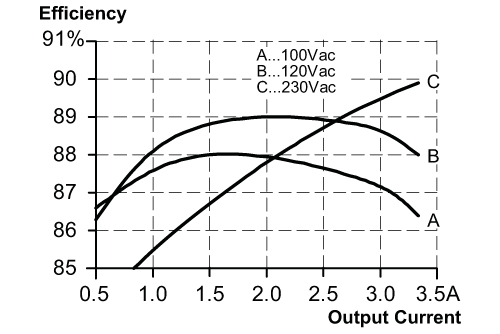

| curva per efficienza energetica / perdita di potenza |
|
| curva per derating |
|
| curva per tempo di soppressione caduta di tensione |
|
