Odabir proizvoda modula polja
Na opsežni portfelj podijeljen je u tri kategorije proizvoda PerformanceLine, DataLine i StandardLine.
Svaka kategorija nudi različite prednosti za vau primjenu i zahtjeve. Razlike u napajanju, sabirnim sustavima, priključku IT i drugim značajkama mogu se vidjeti u sljedećim preglednim tablicama.
Sadržaj
|
|
|
|
|
|
|---|---|---|---|---|

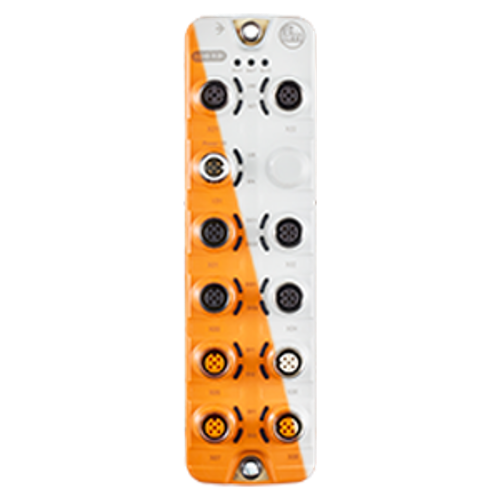

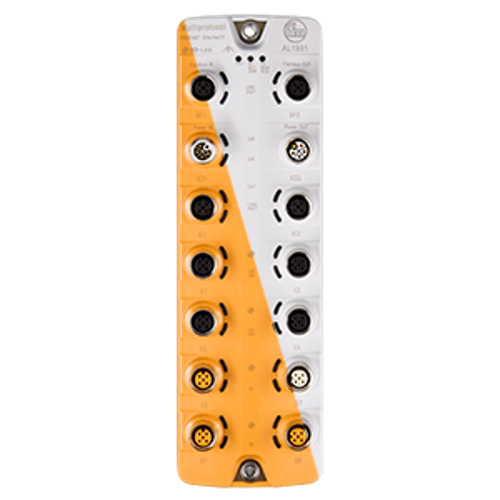

| AL14xx | AL13xx | AL11xx | AL19xx | |
| Serijsko povezivanje | Napajanje + sabirnica polja | Sabirnica polja | Sabirnica polja | Sabirnica polja |
| Napajanje |
M12 L-ifrirano 16A (US) 16A (UA) |
M12 A-ifrirano 3,9A (US)
|
M12 A-ifrirano 3,9A (US)
|
Reetkaste stezaljke 3,9A (US)
|
| Sabirnica polja |
PROFINET |
PROFINET |
PROFINET |
PROFINET |
| Priključak IIoT |  |
HTTP(S), JSON, MQTT | |
HTTP(S), JSON, MQTT |
| Izlazna snaga | 2A | 300mA | 300mA | 300mA |
| Ograničenje struje | za priključak (prilagodljivo) | za master | za master | za master |
| Mjerenje struje | da | ne | ne | ne |
| Master vrste s 8 priključaka |
4x B-priključak 4x A-priključak |
8x A-priključak
|
8x A-priključak
|
8x A-priključak
|
| Master vrste s 4 priključcima | 4x B-priključak | 4x A-priključak | 4x A-priključak | |
| Stupanj zatite |
IP67 (narančasto) IP69K (sivo) |
IP67 (narančasto) IP69K (sivo) |
IP67 (narančasto) IP69K (sivo) |
IP20 |
|
Materijal Utikači/utičnice |
Mjed obložen niklom (narančast) Nehrđajući čelik (siv) |
Mjed obložen niklom (narančast) Nehrđajući čelik (siv) |
Mjed obložen niklom (narančast) Nehrđajući čelik (siv) |
PA |
|
|
|
|
|---|---|---|
| AL41xx | AL40xx | |
| Serijsko povezivanje | Napajanje + sabirnica polja | Sabirnica polja |
| Napajanje |
M12 L-ifrirano 16A (US) 16A (UA) |
M12 A-ifrirano 3,9A (US) |
| Priključci | M12 A-ifrirano 8 x 2 DI |
M12 A-ifrirano 8 x 2 DI |
| Sabirnica polja | PROFINET Ethernet/IP Modbus TCP EtherCAT |
PROFINET EtherNet/IP Modbus TCP EtherCAT |
| Izlazna snaga | |
|
| Ograničenje struje | po modulu | po modulu |
| Mjerenje struje | |
|
| Funkcija brojača | CTU (brojač gore) CTD (brojač dolje) CTUD (brojač gore-dolje) CTDIR (brojač smjera) |
CTU (brojač gore) CTD (brojač dolje) CTUD (brojač gore-dolje) CTDIR (brojač smjera) |
| Stupanj zatite |
IP67 (narančasto) IP69K (sivo) |
IP67 (narančasto) IP69K (sivo) |
|
Materijal Utikači/utičnice |
Mjed obložen niklom (narančast) Nehrđajući čelik (siv) |
Mjed obložen niklom (narančast) Nehrđajući čelik (siv) |
|
|
|
|||
|---|---|---|---|---|
| AL315x | AL310x | AL305x | AL300x | |
| Serijsko povezivanje | Napajanje + sabirnica polja | Napajanje + sabirnica polja | Sabirnica polja | Sabirnica polja |
| Napajanje |
M12 L-ifrirano 16A (US) 16A (UA) |
M12 L-ifrirano 16A (US) 16A (UA) |
M12 A-ifrirano 100mA (US) |
M12 A-ifrirano 100mA (US) |
| Ethernet | M12 D-ifrirano 6 priključaka |
M12 D-ifrirano 6 priključaka |
M12 D-ifrirano 6 priključaka |
M12 D-ifrirano 6 priključaka |
| Opis | Neupravljani | Neupravljani | Neupravljani | Neupravljani |
| Sabirnica polja | TCP/IP EtherNet/IP Modbus TCP |
PROFINET | TCP/IP EtherNet/IP Modbus TCP |
PROFINET |
| Stopa prijenosa | 10MBit/s 100MBit/s |
10MBit/s 100MBit/s |
10MBit/s 100MBit/s |
10MBit/s 100MBit/s |
| Blokiranje | |
LLDP PTCP 01:80:C2:00:00:0E |
|
LLDP PTCP 01:80:C2:00:00:0E |
| Stupanj zatite |
IP67 (narančasto) IP69K (sivo) |
IP67 (narančasto) IP69K (sivo) |
IP67 (narančasto) IP69K (sivo) |
IP67 (narančasto) IP69K (sivo) |
|
Materijal Utikači/utičnice |
Mjed obložen niklom (narančast) Nehrđajući čelik (siv) |
Mjed obložen niklom (narančast) Nehrđajući čelik (siv) |
Mjed obložen niklom (narančast) Nehrđajući čelik (siv) |
Mjed obložen niklom (narančast) Nehrđajući čelik (siv) |
