| Električni podaci |
| Frekvencija AC [Hz] |
47...64 |
| Tolerancija radnog napona [%] |
15 |
| Nazivni napon AC [V] |
< 400 |
| Ulazni napon AC [V] |
380...480 |
| Izlazni napon DC [V] |
24...28 |
| Zaštitna klasa |
I; (IEC 61140) |
| Zaštita od prenapona |
da; (< 35 DC) |
| Izlazni napon [V] |
prilagodljivo; izlazna voltaža do SELV, PELV |
| Maks. izlazna struja pri min. izlaznom naponu [A] |
20 |
| Maks. izlazna struja pri maks. izlaznom naponu [A] |
17,5 |
| Maks. vršna izlazna struja pri min. izlaznom naponu [A] |
30 |
| Maks. vršna izlazna struja pri maks. izlaznom naponu [A] |
26 |
| Izlazna snaga (stalna) [W] |
480 |
| Izlazna snaga (vršna) [W] |
720 |
| Napomena o izlaznoj snazi (vršnoj) |
| ako je potrošnja > 4 s, snaga se automatski smanjuje na snagu izlaza |
|
| Čimbenik snage (nazivni napon od 400 V AC / 50 Hz) |
0,94 |
| Napomena o čimbeniku snage (nazivni napon od 400 V AC / 50 Hz) |
| sa simetričnim faznim naponom |
|
| Čimbenik snage (nazivni napon od 480 V AC / 50 Hz) |
0,95 |
| Napomena o čimbeniku snage (nazivni napon od 480 V AC / 50 Hz) |
| sa simetričnim faznim naponom |
|
| Rezerva napajanja [%] |
50 |
| Broj izlaznih krugova |
1 |
| Maks. rezidualna valovitost [mV] |
100 |
| Vršna struja za uključivanje (nazivni napon od 400 V AC / 60 Hz) [A] |
3 |
| Vršna struja za uključivanje (nazivni napon od 480 V AC / 50 Hz) [A] |
3 |
| Ograničenje navale struje |
da |
| Učinkovitost (nazivni napon od 400 V AC / 60 Hz) [%] |
95 |
| Učinkovitost (nazivni napon od 480 V AC / 50 Hz) [%] |
94,8 |
| Vanjska zaštita izlaza |
≤ B-6 A / ≤ C-3 A |
| Smanjenje [W/K] |
12 (60...70 °C) |
| Vrijeme mrežnog međupohranjivanja (nazivni napon od 400 V AC / 60 Hz) [ms] |
22 |
| Vrijeme mrežnog međupohranjivanja (nazivni napon od 480 V AC / 50 Hz) [ms] |
22 |
| Ulazna struja (nazivni napon od 400 V AC / 60 Hz) [A] |
0,78 |
| Ulazna struja (nazivni napon od 480 V AC / 50 Hz) [A] |
0,64 |
| Gubitak snage (nazivni napon od 400 V AC / 60 Hz) [W] |
25,3 |
| Gubitak snage (nazivni napon od 480 V AC / 50 Hz) [W] |
26,6 |
| Zaštita od obrnutog protoka [V] |
34 |
| Izlazi |
| Osigurano protiv kratkog spoja |
da |
| Zaštita od preopterećenja |
da |
| Karakteristike preopterećenja |
konstanta izlazne struje |
| Signal vrste DC-OK |
Izlaz releja |
| Pouzdanost signala DC OK |
60 V DC (0,3 A) / 30 V DC (1 A) / 30 V AC (0,5 A) |
| Radni uvjeti |
| Temperatura okoline [°C] |
-25...70 |
| Napomena o temperaturi okoline |
| pronađite slobodan prostor za konvekciju (pogledajte upute za uporabu) |
|
| Temperatura skladištenja [°C] |
-40...85 |
| Max. dopuštena relativna vlažnost zraka [%] |
95; (IEC 60068-2-30) |
| Zaštita |
IP 20; (EN 60529) |
| Stupanj zaprljanja |
2; (IEC 62103: nije dopušteno provodno zaprljanje) |
| Testovi / odobrenja |
| EMC |
| EN 61000-6-1 |
|
| EN 61000-6-2 |
|
| EN 61000-6-3 |
|
| EN 61000-6-4 |
|
| EN 61000-3-2 |
razred A |
|
| Otpornost na vibraciju |
| IEC 60068-2-6 |
±1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz |
|
| Otpornost na udarce |
| IEC 60068-2-27 |
30 g 6 ms / 20 g 11 ms |
|
| Ispravljanje čimbenika snage (PFC) |
met |
| Mehanički podaci |
| Težina [g] |
1029 |
| Vrsta montaže |
vodilica; (TH35 (EN 60715)) |
| Dimenzije [mm] |
124 x 65 x 132,5 |
| Materijali |
Čelični lim |
| Prikazi / radni elementi |
| Prikaz |
| DC-ok |
1 LED |
| preopterećenje |
1 LED |
|
| Opaske |
| Opaske |
| Serijski spoj izlaza primjenjuje se samo na jednake jedinice do maks. ukupnog napona 150 V DC |
|
| Količina pakiranja |
1 kom. |
| Električni priključak |
| Priključak |
Vijčane stezaljke: |
| dijagrami i grafikoni |

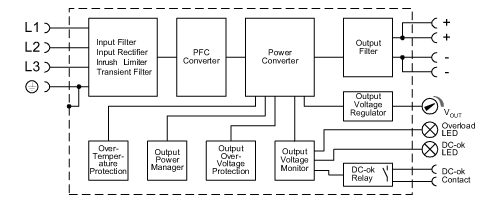

| Blok dijagram |
|

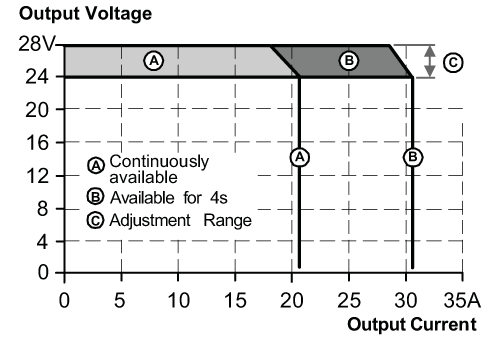

| izlazne značajke |
|
| karakteristična krivulja za stupanj učinkovitosti / gubitak snage |
|

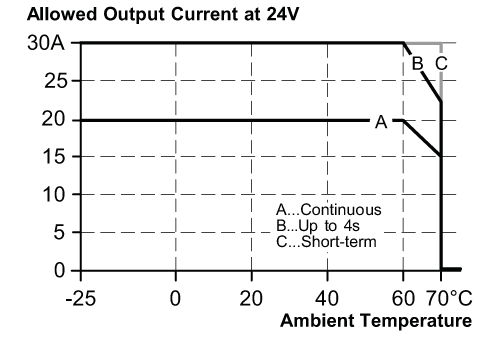

| karakteristična linija za podopterećenje |
|
| karakteristična linija za vrijeme mrežnog međupohranjivanja |
|
