  6. DN4014

DN4014

Sklopni mrežni dio 24 V DC

PSU-1AC/24VDC-20A

{{'OPTIONAL_INFO' | productAvailability | error}}

Dragi korisniče,
Nažalost, ovaj tehnički list nije dostupan u traženom jeziku. Ako imate dodatnih pitanja, možete nam se obratiti e-porukom.

Srdačno
Vaš tim poduzeća ifm

  • Za regulirano napajanje upravljačkih uređaja, senzora, pokretača i industrijske elektronike
  • Nizak stupanj gubitka snage zbog visoke učinkovitosti
  • Visoko vrijeme mrežnog međupohranjivanja
  • Dizajn osobito pogodan za uštedu prostora
  • Velike rezerve struje
  • ce
  • cul
  • cruus
Detaljni tehnički podaci u formatu PDF

Technische Details
Električni podaci
Frekvencija AC [Hz] 47...64
Tolerancija radnog napona [%] 15...10
Nazivni napon AC [V] < 230
Ulazni napon AC [V] 100...240
Izlazni napon DC [V] 24...28
Zaštitna klasa I; (IEC 61140)
Zaštita od prenapona da; (< 32 DC)
Izlazni napon [V] prilagodljivo; izlazna voltaža do SELV, PELV
Maks. izlazna struja pri min. izlaznom naponu [A] 20
Maks. izlazna struja pri maks. izlaznom naponu [A] 17,1
Maks. vršna izlazna struja pri min. izlaznom naponu [A] 24
Maks. vršna izlazna struja pri maks. izlaznom naponu [A] 20,6
Izlazna snaga (stalna) [W] 480
Izlazna snaga (vršna) [W] 576
Napomena o izlaznoj snazi (vršnoj)
dopušteno stalno ≤ 45 °C; > 45 °C < 1 minute svako 10 minuta
Čimbenik snage (nazivni napon od 120 V AC / 60 Hz) 0,99
Čimbenik snage (nazivni napon od 230 V AC / 50 Hz) 0,95
Rezerva napajanja [%] 20
Broj izlaznih krugova 1
Maks. rezidualna valovitost [mV] 50
Vršna struja za uključivanje (nazivni napon od 120 V AC / 60 Hz) [A] 9
Vršna struja za uključivanje (nazivni napon od 230 V AC / 50 Hz) [A] 7
Ograničenje navale struje da
Učinkovitost (nazivni napon 120 V AC / 60 Hz) [%] 92,7
Učinkovitost (nazivni napon od 230 V AC / 50 Hz) [%] 94
Vanjska zaštita izlaza ≤ B-10 A / ≤ C-10 A
Smanjenje [W/K] 12 (60...70 °C)
Vrijeme mrežnog međupohranjivanja (nazivni napon 120 V AC / 60 Hz) [ms] 26
Vrijeme mrežnog međupohranjivanja (nazivni napon od 230 V AC / 50 Hz) [ms] 26
Ulazna struja (nazivni napon od 120 V AC / 60 Hz) [A] 4,36
Ulazna struja (nazivni napon od 230 V AC / 50 Hz) [A] 2,33
Gubitak snage (nazivni napon od 120 V AC / 60 Hz) [W] 37,8
Gubitak snage (nazivni napon od 230 V AC / 50 Hz) [W] 30,6
Zaštita od obrnutog protoka [V] 35
Izlazi
Osigurano protiv kratkog spoja da
Zaštita od preopterećenja da
Karakteristike preopterećenja Hiccup Mode; U slučaju preopterećenja / kratkog spoja, izlaz naizmjence omogućava trajno napajanje na 2 s i zatim se gasi na 18 s.
Signal vrste DC-OK Izlaz releja
Pouzdanost signala DC OK 60 V DC (0,3 A) / 30 V DC (1 A) / 30 V AC (0,5 A)
Radni uvjeti
Temperatura okoline [°C] -25...70
Napomena o temperaturi okoline
pronađite slobodan prostor za konvekciju (pogledajte upute za uporabu)
Temperatura skladištenja [°C] -40...85
Max. dopuštena relativna vlažnost zraka [%] 95; (IEC 60068-2-30)
Zaštita IP 20; (EN 60529)
Stupanj zaprljanja 2; (IEC 62103: nije dopušteno provodno zaprljanje)
Testovi / odobrenja
EMC
EN 61000-6-1
EN 61000-6-2
EN 61000-6-3
EN 61000-6-4
EN 61000-3-2 razred A
Otpornost na vibraciju
IEC 60068-2-6 ±1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz
Otpornost na udarce
IEC 60068-2-27 30 g 6 ms / 20 g 11 ms
Ispravljanje čimbenika snage (PFC) met
Mehanički podaci
Težina [g] 1121,5
Vrsta montaže vodilica; (TH35 (EN 60715))
Dimenzije [mm] 124 x 65 x 132,5
Materijali Čelični lim
Prikazi / radni elementi
Prikaz
DC-ok 1 LED
Opaske
Opaske
Serijski spoj izlaza primjenjuje se samo na jednake jedinice do maks. ukupnog napona 150 V DC
Količina pakiranja 1 kom.
Električni priključak
Priključak Vijčane stezaljke:
dijagrami i grafikoni

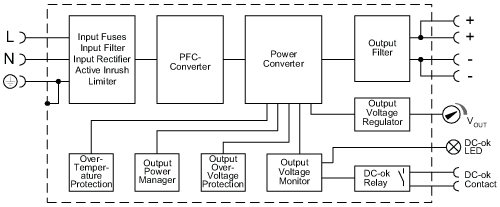

Blok dijagram

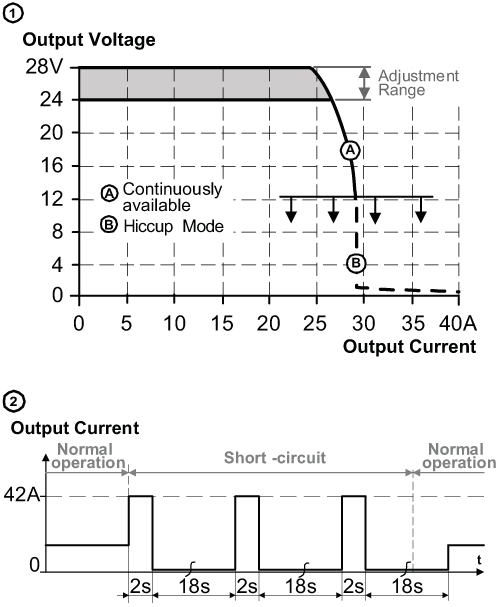

izlazne značajke
1: izlazne značajke
2: Hiccup Mode
karakteristična krivulja za stupanj učinkovitosti / gubitak snage
karakteristična linija za podopterećenje

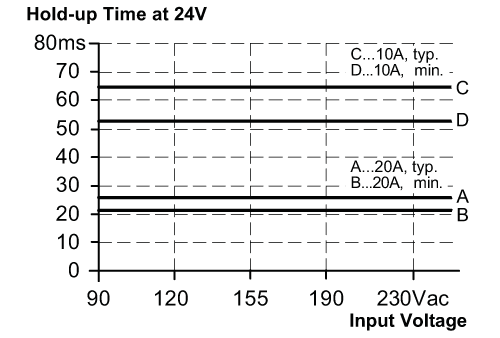

karakteristična linija za vrijeme mrežnog međupohranjivanja
