Sklopni mrežni dio 24 V DC
DN4011
PSU-1AC/24VDC-3,3A
Sklopni mrežni dio 24 V DC
DN4011
PSU-1AC/24VDC-3,3A
- Za regulirano napajanje upravljačkih uređaja, senzora, pokretača i industrijske elektronike
- Nizak stupanj gubitka snage zbog visoke učinkovitosti
- Visoko vrijeme mrežnog međupohranjivanja
- Dizajn osobito pogodan za uštedu prostora
- Velike rezerve struje
Električni podaci
Frekvencija AC [Hz] | 47...64 |
---|---|
Tolerancija radnog napona [%] | 10 |
Tolerancija radnog napona 2 [%] | 20 |
Nazivni napon AC [V] | < 230 |
Ulazni napon DC [V] | 110...300 |
Raspon ulaznog napona AC (izmjenično) [V] | 100...240 |
Izlazni napon DC [V] | 24...28 |
Zaštitna klasa | I; (IEC 61140) |
Zaštita od prenapona | da; (< 39 DC) |
Izlazni napon [V] | prilagodljivo; izlazna voltaža do SELV, PELV |
Maks. izlazna struja pri min. izlaznom naponu [A] | 3,3 |
Maks. izlazna struja pri maks. izlaznom naponu [A] | 2,7 |
Maks. vršna izlazna struja pri min. izlaznom naponu [A] | 3,3 |
Maks. vršna izlazna struja pri maks. izlaznom naponu [A] | 2,7 |
Izlazna snaga (stalna) [W] | 80 |
Izlazna snaga (vršna) [W] | 80 |
Čimbenik snage (nazivni napon od 120 V AC / 60 Hz) | 0,61 |
Čimbenik snage (nazivni napon od 230 V AC / 50 Hz) | 0,56 |
Broj izlaznih krugova | 1 |
Maks. rezidualna valovitost [mV] | 50 |
Vršna struja za uključivanje (nazivni napon od 120 V AC / 60 Hz) [A] | 23 |
Vršna struja za uključivanje (nazivni napon od 230 V AC / 50 Hz) [A] | 45 |
Ograničenje navale struje | da |
Učinkovitost (nazivni napon 120 V AC / 60 Hz) [%] | 88 |
Učinkovitost (nazivni napon od 230 V AC / 50 Hz) [%] | 89,8 |
Vanjska zaštita izlaza | ≤ B-10 A / ≤ C-6 A |
Smanjenje [W/K] | 1,8 (60...70 °C) |
Vrijeme mrežnog međupohranjivanja (nazivni napon 120 V AC / 60 Hz) [ms] | 30 |
Vrijeme mrežnog međupohranjivanja (nazivni napon od 230 V AC / 50 Hz) [ms] | 128 |
Ulazna struja (nazivni napon od 120 V AC / 60 Hz) [A] | 1,24 |
Ulazna struja (nazivni napon od 230 V AC / 50 Hz) [A] | 0,68 |
Gubitak snage (nazivni napon od 120 V AC / 60 Hz) [W] | 11,1 |
Gubitak snage (nazivni napon od 230 V AC / 50 Hz) [W] | 9,1 |
Zaštita od obrnutog protoka [V] | 35 |
Izlazi
Zaštita od preopterećenja | da |
---|---|
Karakteristike preopterećenja | konstanta izlazne struje |
Radni uvjeti
Temperatura okoline [°C] | -25...70 | |
---|---|---|
Napomena o temperaturi okoline |
|
|
Temperatura skladištenja [°C] | -40...85 | |
Max. dopuštena relativna vlažnost zraka [%] | 95; (IEC 60068-2-30) | |
Zaštita | IP 20; (EN 60529) | |
Stupanj zaprljanja | 2; (IEC 62103: nije dopušteno provodno zaprljanje) |
Testovi / odobrenja
EMC |
|
||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Otpornost na vibraciju |
|
||||||||||
Otpornost na udarce |
|
||||||||||
Ispravljanje čimbenika snage (PFC) | met |
Mehanički podaci
Težina [g] | 569 |
---|---|
Vrsta montaže | vodilica; (TH35 (EN 60715)) |
Dimenzije [mm] | 124 x 40 x 122,5 |
Materijali | Čelični lim |
Prikazi / radni elementi
Prikaz |
|
---|
Opaske
Opaske |
|
|
---|---|---|
Količina pakiranja | 1 kom. |
Električni priključak
Priključak | Vijčane stezaljke: |
---|
dijagrami i grafikoni
Blok dijagram
|
|
---|
izlazne značajke
|
|
---|
karakteristična krivulja za stupanj učinkovitosti / gubitak snage
|
|
---|
karakteristična linija za podopterećenje
|
|
---|

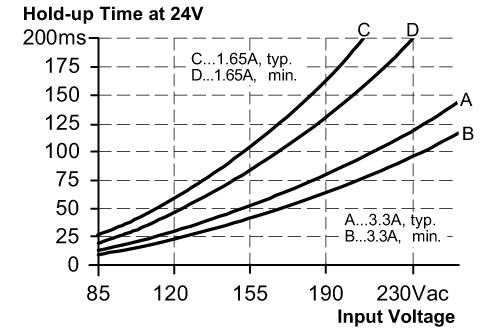

karakteristična linija za vrijeme mrežnog međupohranjivanja
|
|
---|
