持續狀態監控的測量方向

測量方向應與主振動方向相同。主振動通常為主軸的徑向。若為高軸向力吸收的固定式軸承或軸向軸承,則建議測量方向為主軸的軸向。

安裝原則

機器

說明

數量
感應器

感應器位置

警示

主因

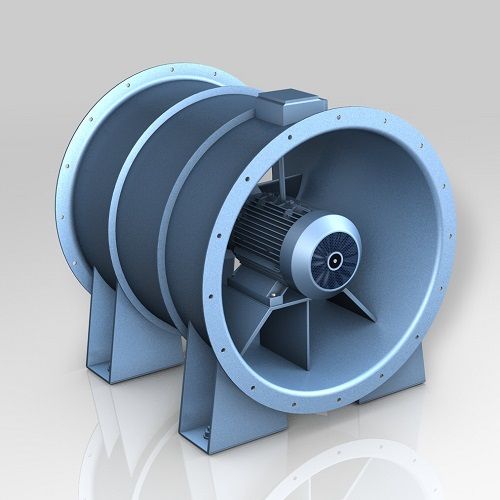

軸流風扇 1 馬達徑向傳動端 a-Peak
v-RMS
a-RMS
Temp
衝擊、鬆脫、摩擦(軸承)、過熱

*註解
a = 加速度
V = 速度
V = 垂直
H = 水平
DE = 傳動端
NDE = 非傳動端

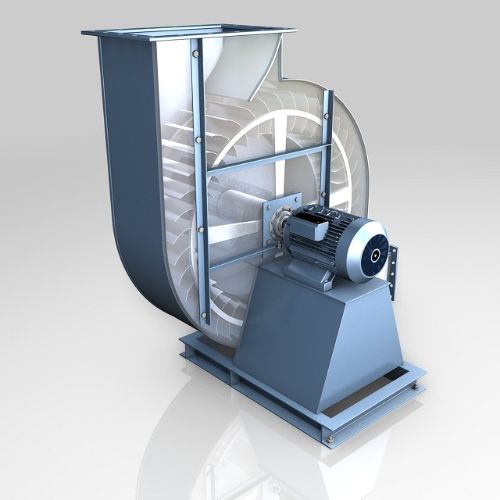

徑向直接
驅動風扇
2 馬達的徑向垂直傳動端與水平非傳動端* a-Peak
v-RMS
a-RMS
Temp
衝擊、鬆脫、摩擦(軸承)、過熱
徑向
間接驅動
風扇
4 徑向V-DE與H-NDE馬達,風扇主軸 a-Peak
v-RMS
a-RMS
Temp
衝擊、鬆脫、摩擦 (軸承)、過熱

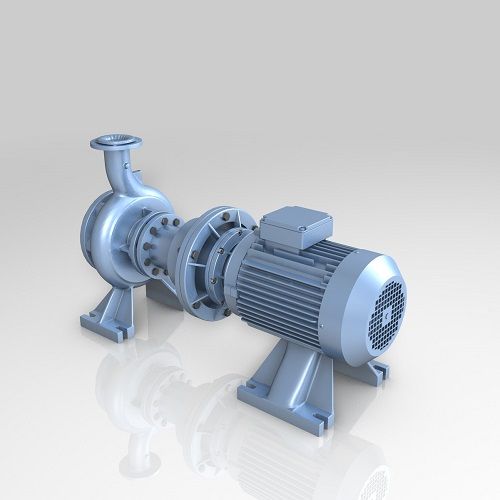

離心
泵浦
4 徑向V-DE與H-NDE馬達,泵浦主軸 a-Peak
v-RMS
a-RMS
Temp
空穴、鬆脫、摩擦(軸承)、過熱

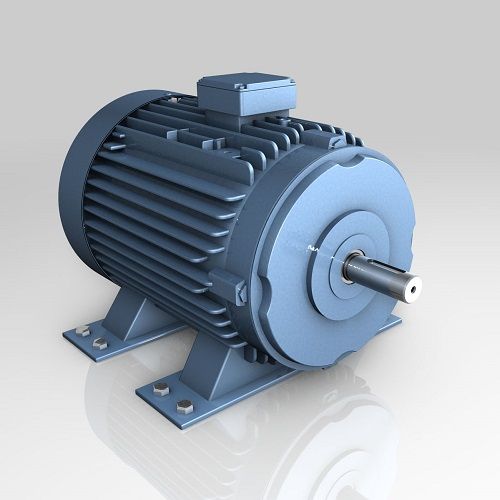

電動馬達 2 馬達的徑向垂直傳動端與水平非傳動端* a-Peak
v-RMS
a-RMS
Temp
衝擊、鬆脫、摩擦(軸承)、過熱
