TAD081

Lämpötilalähetin ryöminnän tunnistuksella

TAD050KLEM01-A-ZKG/US

{{'OPTIONAL_INFO' | productAvailability | error}}

Hyvä asiakas,
valitettavasti tätä tietolehteä ei ole saatavana haluamallasi kielellä. Jos sinulla on lisäkysymyksiä, voit ottaa meihin yhteyttä sähköpostitse info.fi@ifm.com.

Ystävällisin terveisin
ifm-tiimi

  • Hygieninen rakenne elintarvike- ja virvoitusjuomateollisuuden tarpeisiin
  • Tarkka, skaalattava analogialähtö ja hyvä tarkkuus koko lämpötila-alueella
  • Diagnostiikkalähtö ryömintä- ja vikavalvontaan
  • Prosessin hyvä turvallisuus itsemonitoroinnin ansiosta
  • Sisältää ilmaisen 5 pisteen kalibrointitodistuksen.
  • fcm
  • ce
  • fda
  • ehedg
  • eac
  • cul
  • iolink
  • ec19352004
  • 3a
  • crn
Lataa
Technische Details
Tuotteen ominaisuudet
Tulojen ja lähtöjen lukumäärä Binäärilähtöjen lukumäärä: 1; Analogialähtöjen lukumäärä: 1
Mittausalue
-25...160 °C -13...320 °F
Prosessiliitäntä kierreliitäntä G 1 ulkokierre Aseptoflex Vario
Asennuspituus EL [mm] 50
Sovellutus
Erityispiirre Kullatut koskettimet
Mittauselementti 1 x Pt 1000 + 1 x NTC; (termisesti kytketty, varmistustoiminnolla (mittaus toimii, vaikka toinen elementeistä vioittunut))
Aine nesteet ja kaasut
Painealue [bar] 50
Minimiasennussyvyys [mm] 25
MAWP (sovellutukset CRN mukaan) [bar] 50
Sähköiset tiedot
Käyttöjännite [V] 18...32 DC; ("jänniteluokka 2" cULus mukaan)
Virrankulutus [mA] 6; (24 V)
Suojausluokka III
Napaisuussuojaus kyllä
Käynnistysviive [s] 8
Sisäänrakennettu watchdog kyllä
Tulot / lähdöt
Tulojen ja lähtöjen lukumäärä Binäärilähtöjen lukumäärä: 1; Analogialähtöjen lukumäärä: 1
Lähdöt
Lähtöjen kokonaismäärä 2
Lähtösignaali kytkinsignaali; analogiasignaali; IO-Link; (konfiguroitava)
Sähköinen rakenne PNP/NPN
Binäärilähtöjen lukumäärä 1
Lähtötoiminto sulkeutuva / avautuva / diagnostiikkasignaali; (parametroitavissa)
Maks. jännitehäviö, binäärilähtö DC [V] 2
Jatkuva kuormitettavuus, binäärilähtö DC [mA] 150; (200 (...60°C); 250 (...40 °C))
Diagnostiikkalähtö diagnostiikkalähtö ryömintä- ja vikavalvontaan
Analogialähtöjen lukumäärä 1
Analogiavirtalähtö [mA] 4...20
Maks. kuormitus [Ω] (Ub - 15 V) x 50
Oikosulkusuojaus kyllä
Oikosulkusuojaustyyppi tahdistettu
Ylikuormitussuojaus kyllä
Mittaus- / asettelualue
Mittausalue
-25...160 °C -13...320 °F
Huomautus / mittausalue
skaalattava
Tehdasasetus 0...150 °C / 32...302 °F
Ryömimisvaroitus
0,2...5 °C 0,4...9 °F
Ryömimishälytys
0,2...5 °C 0,4...9 °F
Jakoväli
0,05 °C 0,1 °F
Resoluutio
Analogialähdön resoluutio [K] 0,05
Tarkkuus / poikkeamat
Tarkkuusanalogialähtö [K] ± 0,2 (-10...130°C); ± 0,3 (130...140°C); ± 0,3 ± 0,1% MS (-25...-10/140...160°C); (mittaussondi kokonaan upotettuna mitattavaan aineeseen (tiivistyskartioon saakka))
Lämpötilakerroin [% säätöalueesta / 10 K] < ± 0,01; (referenssiolosuhteista 25 ± 5 °C poikkeavissa tapauksissa)
Vasteajat
Dynaaminen vaste T05 / T09 [s] 3 / 6
Ohjelmisto / ohjelmointi
Parametrointimahdollisuudet ryömimisvaroitus/ryömimishälytyksen raja-arvo; Fail-Safe; Näyttöyksikkö; analogialähdön skaalaus; kahdennettu kytkentä; diagnostiikkalähdön suorituskyky; kytkentälogiikka; sulkeutuva / avautuva
Liitännät
Tiedonsiirtoliitäntä IO-Link
Tiedonsiirtotyyppi COM1 (4,8 kBaud)
IO-Link-versio 1.1
SDCI-standardi IEC 61131-9 CDV
IO-Link laite-ID 323 d / 00 01 43 h
Profiili Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO-moodi kyllä
Vaadittava masterportin tyyppi A
Prosessidata, analoginen 1
Prosessidata, binääri 1
Min. prosessijakso [ms] 18,8
Käyttöolosuhteet
Ympäristölämpötila [°C] -25...70
Varastointilämpötila [°C] -40...85
Suojausluokka IP 68; IP 69K
Hyväksynnät / testit
EMC
DIN EN 61000-6-2
DIN EN 61000-6-3
Iskunkestävyys
DIN EN 68000-2-27 50 g (11 ms)
Tärinänkestävyys
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [vuotta] 213
Hyväksyntää koskeva huomautus
Sisältää ilmaisen 5 pisteen kalibrointitodistuksen.
Mekaaniset tiedot
Paino [g] 402,5
Materiaalit haponkestävä teräs (1.4435 / 316L); haponkestävä teräs (1.4404 / 316L); PEI; FKM
Aineeseen kosketuksessa olevat materiaalit haponkestävä teräs (1.4435 / 316L); haponkestävä teräs (1.4404 / 316L)
Prosessiliitäntä kierreliitäntä G 1 ulkokierre Aseptoflex Vario
Pinnan ominaisuudet Ra/Rz (mitattavan aineen kanssa kosketuksessa olevat osat) Ra: < 0,6
Asennuspituus EL [mm] 50
Huomautuksia
Huomautuksia
MS = mittausalueen asetus
Pakkausyksikkö 1 kpl
Sähköinen liitäntä
Liitäntä Pistokeliitäntä: 1 x M12; Koskettimet: kullattu
kaaviot ja käyrät

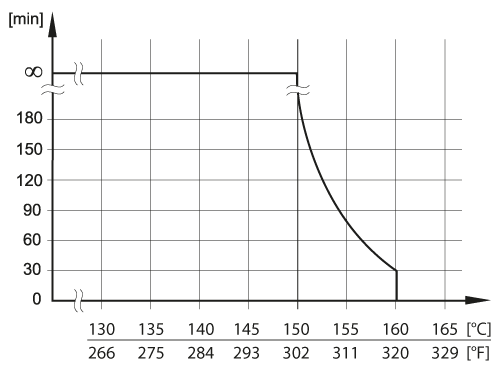

maksimi käyttöaika riippuen aineen lämpötilasta
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Pidätämme oikeuden teknisiin muutoksiin ilman erillistä ilmoitusta. — FI-FI — TAD081-02 — 30.05.2017 —
