Hakkuriteholähde 24 V DC

DN4011

PSU-1AC/24VDC-3,3A

Hakkuriteholähde 24 V DC

DN4011

PSU-1AC/24VDC-3,3A

  • Stabiloitu jännitelähde ohjausjärjestelmille, antureille, toimilaitteille ja teollisuuselektroniikoille
  • Pienet häviöt hyvän hyötysuhteen ansiosta
  • Pitkä sähköverkon puskorointiaika
  • Tilaa säästävä kapea kotelorakenne
  • Suuret tehoreservit
{{ifmVariantName}}



  • ce
  • cul
  • cruus
Tekniset yksityiskohdat
Sähköiset tiedot
Taajuus AC [Hz] 47...64
Käyttöjännitteen toleranssi [%] 10
Käyttöjännitteen toleranssi 2 [%] 20
Nimellisjännite AC [V] < 230
Tulojännite DC [V] 110...300
Tulojännitealue AC [V] 100...240
Lähtöjännite DC [V] 24...28
Suojausluokka I; (IEC 61140)
Ylijännitesuojaus kyllä; (< 39 DC)
Lähtöjännite [V] säädettävä; lähtöjännite (SELV, PELV)
Maks. lähtövirta min. lähtöjännitteellä [A] 3,3
Maks. lähtövirta max. lähtöjännitteellä [A] 2,7
Maks. lähtövirta (hetkellinen) min. lähtöjännitteellä [A] 3,3
Maks. lähtövirta (hetkellinen) maks. lähtöjännitteellä [A] 2,7
Lähtöteho (jatkuva) [W] 80
Lähtö teho (hetkellinen) [W] 80
Tehokerroin (nimellisjännite 120 V AC / 60 Hz) 0,61
Tehokerroin (nimellisjännite 230 V AC / 50 Hz) 0,56
Lähtöjen lukumäärä 1
Maks. aaltoisuus [mV] 50
Kytkentävirtapiikki (nimellisjännite 120 V AC / 60 Hz) [A] 23
Kytkentävirtapiikki (nimellisjännite 230 V AC / 50 Hz) [A] 45
Kytkentävirtapiikin rajoitus kyllä
Hyötysuhde (nimellisjännite 120 V AC / 60 Hz) [%] 88
Hyötysuhde (nimellisjännite 230 V AC / 50 Hz) [%] 89,8
Ulkoinen tulon suojaus ≤ B-10 A / ≤ C-6 A
Kuormitettavuuden alenema [W/K] 1,8 (60...70 °C)
Verkkojännitteen puskurointiaika (nimellisjännite 120 V AC / 60 Hz) [ms] 30
Verkkojännitteen puskurointiaika (nimellisjännite 230 V AC / 50 Hz) [ms] 128
Tulovirta (nimellisjännite 120 V AC / 60 Hz) [A] 1,24
Tulovirta (nimellisjännite 230 V AC / 50 Hz) [A] 0,68
Tehohäviö (nimellisjännite 120 V AC / 60 Hz) [W] 11,1
Tehohäviö (nimellisjännite 230 V AC / 50 Hz) [W] 9,1
Takaisinsyöttösuojaus [V] 35
Lähdöt
Ylikuormitussuojaus kyllä
Ylikuormituskäyttäytyminen vakio lähtövirta
Käyttöolosuhteet
Ympäristölämpötila [°C] -25...70
Huomautus / ympäristölämpötila
ilmanvaihdon tilantarve huomioitava (katso käyttöohje)
Varastointilämpötila [°C] -40...85
Sallittu suht. ilmankosteus [%] 95; (IEC 60068-2-30)
Suojausluokka IP 20; (EN 60529)
Likaantumisaste 2; (IEC 62103: sähköäjohtava lika ei sallittu)
Hyväksynnät / testit
EMC
EN 61000-6-1
EN 61000-6-2
EN 61000-6-3
EN 61000-6-4
EN 61000-3-2 luokka A
Tärinänkestoisuus
IEC 60068-2-6 ±1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz
Iskunkestävyys
IEC 60068-2-27 30 g 6 ms / 20 g 11 ms
Tehokertoimen korjaus (PFC) met
Mekaaniset tiedot
Paino [g] 569
Asennustapa kisko; (TH35 (EN 60715))
Mitat [mm] 124 x 40 x 122,5
Materiaalit teräslevy
Näytöt / käyttöelementit
Näyttö
DC-ok 1 x LED
Huomautuksia
Huomautuksia
lähtöjen sarjakytkentä koskee vain identtisiä laitteita ja enintään 150 V DC kokonaisjännitettä
Pakkausyksikkö 1 kpl
Sähköinen liitäntä
Liitäntä ruuviliittimet:
kaaviot ja käyrät
Lohkokaavio
Lähtökäyrä
Ominaiskäyrä hyötysuhde / tehohäviö

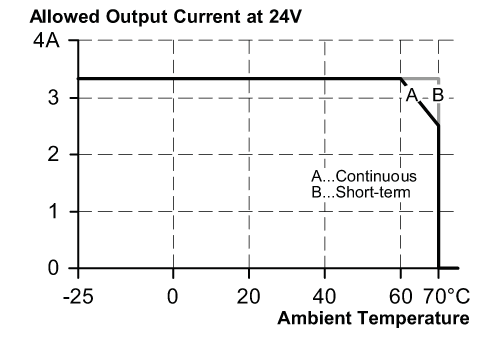

Ominaiskäyrä kuormitettavuuden alenema
Ominaiskäyrä puskurointi jännitekatkoksen varalta
