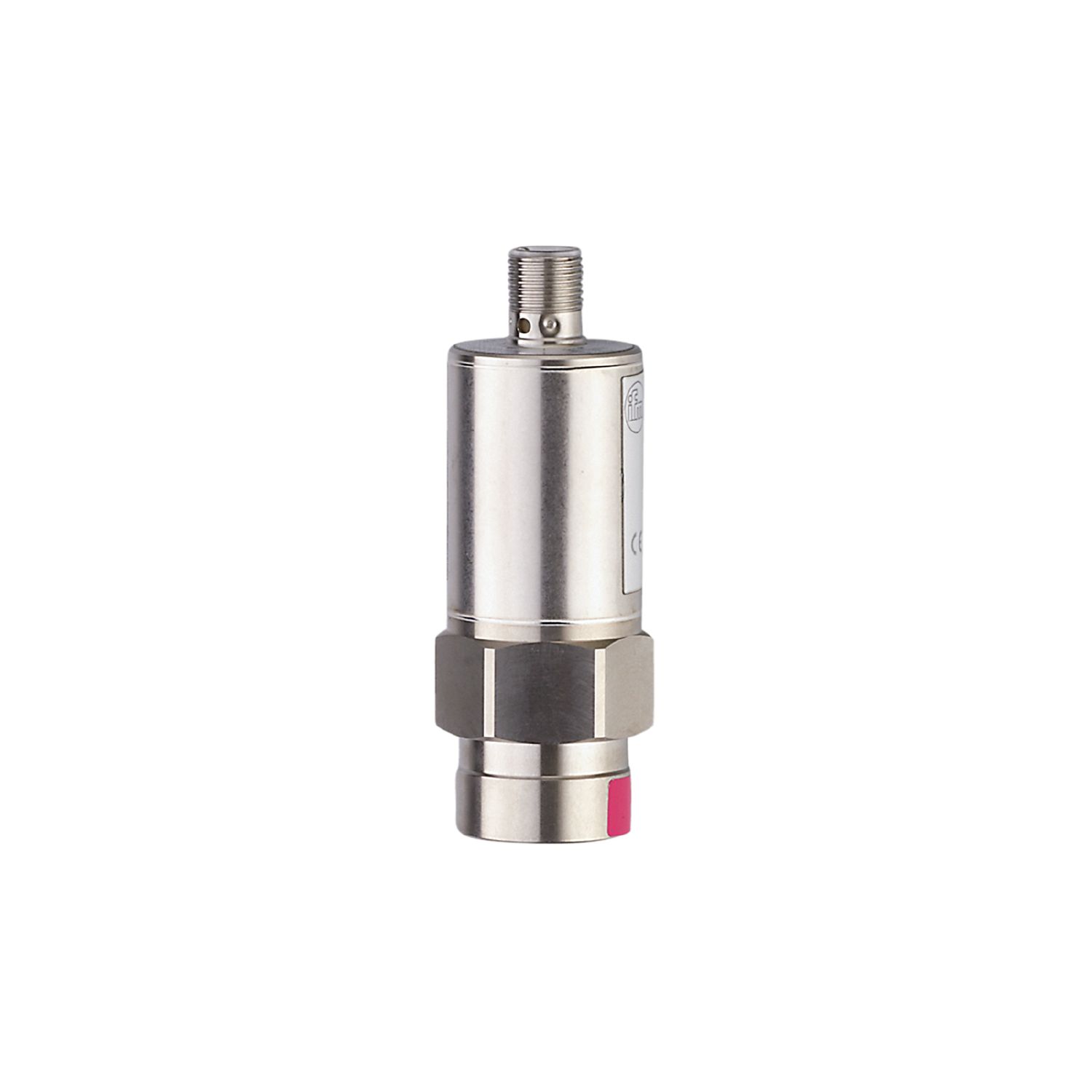

Trykswitch med keramisk målecelle
PPA060
PPA600-SBR14-ASIVG/US/ /V
Trykswitch med keramisk målecelle
PPA060
PPA600-SBR14-ASIVG/US/ /V
Artiklen er udgået - arkiv informationer
Produktegenskaber
| Måleområde [bar] | 0...600 |
|---|---|
| Procestilslutning | gevind tilslutning G 1/4 Indvendigt gevind |
Applikation
| Special funktion | guldbelagte kontakter |
|---|---|
| Udførelse | analog værdi (16-bit værdi med fortegn) |
| Applikation | til industriel anvendelse |
| Medie | væsker og gasser |
| Betinget velegnet til | brug i gasformige medier > 25 bar kun på forespørgsel |
| Medietemperatur [°C] | -25...80 |
| Min. sprængningstryk [bar] | 1200 |
| Trykbestandig [bar] | 800 |
| Tryktype | relativt tryk |
Elektriske Data
| Driftspænding [V] | 18...31,6 DC |
|---|---|
| Strømforbrug [mA] | < 25 |
| Min. isolationsmodstand [MΩ] | 100; (500 V DC) |
| Kapslingsklasse | III |
| Polaritetsbeskyttelse | ja |
| Power-on forsinkelse [s] | 0,3 |
| Integreret "Watchdog" | ja |
Udgange
| Elektrisk design | AS-i |
|---|---|
| Overbelastningssikret | ja |
Måle/indstillingsområde
| Måleområde [bar] | 0...600 |
|---|
Nøjagtighed / afvigelser
| Gentagelsesnøjagtighed [% af udsving] | < ± 0,1; (med temperatur udsving <10 K) |
|---|---|
| Karakteristikafvigelse [% af udsving] | < ± 1,5 |
| Hysterese afvigelse [% af udsving] | < ± 1,0 |
| Langtidsstabilitet [% af udsving] | < ± 0,1 |
| Temperatur koefficient nul punkt [% af udsving / 10 K] | 0,2; (0...70 °C) |
| Temperatur koefficient måleområde [% af udsving / 10 K] | 0,3; (0...70 °C) |
Omgivende forhold
| Omgivelsestemperatur [°C] | -25...70 |
|---|---|
| Lagringstemperatur [°C] | -40...100 |
| Kapslingsklasse | IP 67 |
Godkendelser / Tests
| EMC |
|
||||||||
|---|---|---|---|---|---|---|---|---|---|
| Chokbestandig |
|
||||||||
| Vibrationsbestandig |
|
Mekaniske data
| Materiale | rustfri stål (1.4301 / 304); PA |
|---|---|
| Materiale, i kontakt med mediet | rustfri stål (1.4305 / 303); Keramik; FKM |
| Min. trykcyklusser | 50 millioner |
| Procestilslutning | gevind tilslutning G 1/4 Indvendigt gevind |
| Drossel element integreret | nej (kan eftermonteres) |
Display / Betjeningsenhed
| Display |
|
|---|
Bemærkning
| Emballage-enheder | 1 stk. |
|---|
Elektrisk tilslutning
| Tilslutning | Stik: 1 x M12; kodning: A; Kontakter: guldbelagt |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vi forbeholder os ret til tekniske ændringer uden forudgående meddelelse! — DA-DK — PPA060-00 — 24.06.2010 —
PPA060 –
PPA600-SBR14-ASIVG/US/ /V
Elektrisk tilslutning
Stik: 1 x M12; kodning: A; Kontakter: guldbelagt
