Aftaster for spejl
OU5078
OUR-DNKG/US-100-DNS
Aftaster for spejl
OU5078
OUR-DNKG/US-100-DNS
Artiklen er udgået - arkiv informationer
Produktegenskaber
| Lys-type | Infrarødt lys |
|---|---|
| Kapsling | rektangulær |
Applikation
| Funktions princip | Aftaster for spejl |
|---|
Elektriske Data
| Driftspænding [V] | 10...50 DC |
|---|---|
| Strømforbrug [mA] | 35; ((24 V)) |
| Polaritetsbeskyttelse | ja |
| Lys-type | Infrarødt lys |
| Bølgelængde [nm] | 880 |
Udgange
| Elektrisk design | NPN |
|---|---|
| Udgangsfunktion | Aktiv ved mørke (dark-on) |
| Max. spændingfald på koblingsudgange DC [V] | 2,5 |
| Permanent strømbelastning på koblingsudgange DC [mA] | 250 |
| Switchfrekvens DC [Hz] | 160 |
| Kortslutningsbeskyttelse | ja |
| Type af kortslutningsbeskyttelse | taktvis |
| Overbelastningssikret | ja |
Registreringsområde
| Rækkevidde [m] | 0,15...3; (Prisme reflektor Ø 80 E20005) |
|---|---|
| Justerbar rækkevidde | ja |
| Max. Lysplet diameter [mm] | 262 |
| Lysspot dimensioner refererer til | ved max rækkevidde |
Omgivende forhold
| Omgivelsestemperatur [°C] | -25...80 |
|---|---|
| Kapslingsklasse | IP 67 |
Godkendelser / Tests
| EMC |
|
|---|
Mekaniske data
| Kapsling | rektangulær | |
|---|---|---|
| Dimensioner [mm] | 28 x 16 x 51 | |
| Materiale | PPO modifiseret | |
| Optikmateriale |
|
Display / Betjeningsenhed
| Display |
|
|---|
Tilbehør
| Leverings omfang |
|
|---|
Bemærkning
| Emballage-enheder | 1 stk. |
|---|
Elektrisk tilslutning
| Tilslutning | Stik: 1 x M12; kodning: A |
|---|
diagrammer og grafer
|

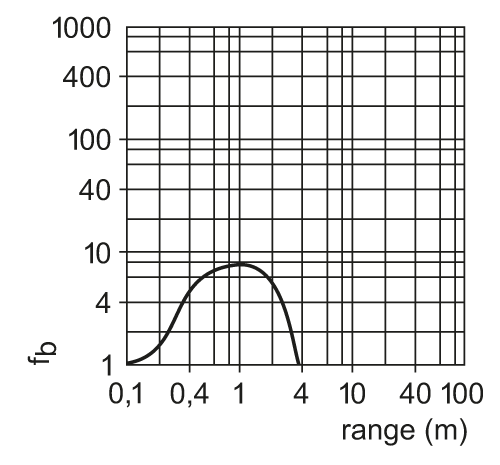

driftsreserve kurve
|
|
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vi forbeholder os ret til tekniske ændringer uden forudgående meddelelse! — DA-DK — OU5078-00 — 06.03.2003 —
OU5078 –
OUR-DNKG/US-100-DNS
- modtager i øvre optik
- transmitter i nedre optik
Elektrisk tilslutning
Stik: 1 x M12; kodning: A
