OL5003

Aftaster for spejl

OLP-FPKG/US-100

{{'OPTIONAL_INFO' | productAvailability | error}}

Kære kunde,
desværre findes dette datablad ikke på det ønskede sprog. Hvis du har flere spørgsmål, kan du kontakte os på e-mail info.dk@ifm.com.

Med de bedste hilsner
Dit ifm-team

Download
Technische Details
Produktegenskaber
Lys-type rødt lys
Kapsling rektangulær
Dimensioner [mm] 75 x 27 x 62
Applikation
Special funktion polariseringsfilter
Funktions princip Aftaster for spejl
Elektriske Data
Driftspænding [V] 10...36 DC
Strømforbrug [mA] < 37
Kapslingsklasse II
Polaritetsbeskyttelse ja
Lys-type rødt lys
Bølgelængde [nm] 660
Udgange
Elektrisk design PNP
Udgangsfunktion Light-on / Dark-on indstilling; (parametrerbar)
Max. spændingfald på koblingsudgange DC [V] 2,5
Max. spændingfald på funktionscheck udgang [V] 3,5
Max. strømbelastning på funktionskontrol udgang [mA] 10
Permanent strømbelastning på koblingsudgange DC [mA] 100; (200 (...50 °C))
Switchfrekvens DC [Hz] 500
Kortslutningsbeskyttelse ja
Type af kortslutningsbeskyttelse taktvis
Overbelastningssikret ja
Registreringsområde
Rækkevidde [m] 0,3...5; (Prisme reflektor Ø 80 E20005)
Rækkeviddde mod prismespejl [m] 0,3...5; (Prisme reflektor Ø 80 E20005)
Justerbar rækkevidde ja
Max. Lysplet diameter [mm] 250
Lysspot dimensioner refererer til ved max rækkevidde
Polariseringsfilter tilgængeligt ja
Omgivende forhold
Omgivelsestemperatur [°C] -25...80
Kapslingsklasse IP 67
Godkendelser / Tests
EMC
EN 60947-5-2
EN 55011 Klasse B
Mekaniske data
Kapsling rektangulær
Dimensioner [mm] 75 x 27 x 62
Materiale PA; PBT
Optikmateriale
PMMA
Display / Betjeningsenhed
Display
udgangs status 1 x LED, gul
Drift 1 x LED, grøn
Funktion 1 x LED, rød
Bemærkning
Emballage-enheder 1 stk.
Elektrisk tilslutning
Tilslutning Stik: 1 x M12
diagrammer og grafer

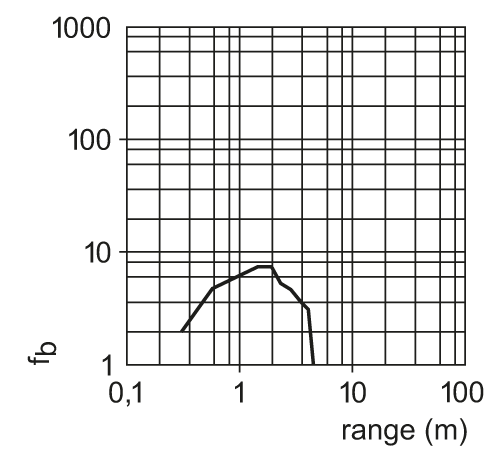

driftsreserve kurve
