kontinuert målende niveau sensor (ikke-kontakt, radar)

LW2120

NON-CONTACT LEVEL TRANSMITTER

kontinuert målende niveau sensor (ikke-kontakt, radar)

LW2120

NON-CONTACT LEVEL TRANSMITTER

  • 80 GHz frekvens muliggør niveau måling med millimeter præcision op til 10meter
  • Berøringsløst måleprincip: ingen fejlfunktion grundet aflejringer eller slid
  • Direkte måling eller gennem ikke-metalliske vægge
  • Simpel installation og vedligeholdelsesfri drift
IO-Link features
  • Remote sensor parameter indstilling og niveau overvågning via forbindelse med IT systemet
En IO-Link master og parametrerings indstillings software (f.eks. moneo eller LR DEVICE) er påkrævet til den første opsætning. ved høje proces temperaturer: Temperaturen ved procestilslutningen er afgørende. Den aktuelle medie temperatur kan være højere. Benyt iht. Overensstemmelse med FDA kun sammen med en hygiejnisk adapter
{{ifmVariantName}}

Pdf-datablad
  • ce
  • ukca
  • fda
  • fcc
  • cul
  • iolink
Produktegenskaber
Antal inputs og outputs Antal digitale udgange: 1; Antal analoge udgange: 1
Procestilslutning G 1 Aseptoflex Vario
Applikation
Special funktion guldbelagte kontakter
Mediets dielektriske konstant ≥ 2
Anbefalede medier vand; vandbaserede medier
Proces temperatur [°C] -40...150; (se diagram og note under bemærkninger)
Max. hastighed for niveauændring [mm/s] 200
Trykbestandig [bar] 8
Bemærk note om tryk holdbarhed
0 bar ved medietemperatur < - 20 C
Vacuum modstand [mbar] -1000
MAWP (for applikationer iht. CRN) [bar] 8
Radio godkendelse for EU/RED; Vereinigtes Königreich; Syd Korea; USA; Canada; Australien; New Zealand
Bemærkning omkring radio godkendelse
Listen over lande som anvender European Radio Equipment Directive 2014/53/EU (RED) findes under “Downloads”.
Elektriske Data
Driftspænding [V] 18...30 DC
Strømforbrug [mA] < 80
Kapslingsklasse III
Polaritetsbeskyttelse ja
Power-on forsinkelse [s] < 15
Måleprincip FMCW (80 GHz teknologi); frekvensområde 77 - 81 Hz
Indgange / Udgange
Antal inputs og outputs Antal digitale udgange: 1; Antal analoge udgange: 1
Udgange
Total antal udgange 2
Udgangssignal switch signal; analog signal; IO-Link
Elektrisk design PNP/NPN
Antal digitale udgange 1; (2 parametrerbar)
Udgangsfunktion normally open / normally closed; (parametrerbar)
Max. spændingfald på koblingsudgange DC [V] 2,5
Permanent strømbelastning på koblingsudgange DC [mA] 50
Antal analoge udgange 1
Analog strømudgang [mA] 4...20, inverterbar; (skalerbar)
Max. belastning [Ω] 43,5 * (Ub – 18) + 600 Ω
Kortslutningsbeskyttelse ja
Type af kortslutningsbeskyttelse taktvis
Overbelastningssikret ja
Måle/indstillingsområde
Måleområde [m] 10; (se diagram:)
Målefrekvens [Hz] > 3
Nøjagtighed / afvigelser
Nøjagtighed
± 2 mm
Opløsning [mm] 1
Nul signal (strøm) [mA] 3,8
Fuld signal (strøm) [mA] 20,5
Temperaturdrift pr. 10 K ± 1 mm
Reaktionstid
Reaktionstid [ms] 330
Interface
Kommunikationsinterface IO-Link
Transmissionstype COM2 (38,4 kBaud)
IO-Link Revision 1.1
SDCI-Norm IEC 61131-9
Profil Smart Sensor ED2: SSCs (0x8001), Measuring Sensor (0x000A)
SIO-Mode ja
Nødvendig masterport klasse A
Processdata analog 1
Processdata binær 2
Min. Process-cyklustid [ms] 6
Understøttede DeviceIDs
Driftsart DeviceID
default (standard) 0x00064B
Omgivende forhold
Omgivelsestemperatur [°C] -40...80
Bemærk omgivelsestemperatur
se diagram:
Lagringstemperatur [°C] -40...90
Kapslingsklasse IP 68; IP 69K
Godkendelser / Tests
EMC
DIN EN 61326-1 gruppe 1: Class A (IO-Link aktiv); B (IO-Link ikke aktiv, med analoge og binære udgange)
Chokbestandig
DIN EN 60068-2-27 50 g (11 ms) / 20 g (6 ms)
Vibrationsbestandig
IEC 61298-3 2 g (10...1000 Hz)
MTTF [År] 330
Mekaniske data
Vægt [g] 723,8
Materiale rustfri stål (1.4404 / 316L); PA; FKM; FVMQ
Materiale, i kontakt med mediet PTFE; EPDM; FVMQ Når anvendt uden Aseptoflex Vario adapter
Procestilslutning G 1 Aseptoflex Vario
Overfladebeskaffenhed Ra/Rz på medieberørende dele < 0,76
Bemærkning
Henvisninger En IO-Link master og parametrerings indstillings software (f.eks. moneo eller LR DEVICE) er påkrævet til den første opsætning.; ved høje proces temperaturer: Temperaturen ved procestilslutningen er afgørende. Den aktuelle medie temperatur kan være højere.; Benyt iht. Overensstemmelse med FDA kun sammen med en hygiejnisk adapter
Emballage-enheder 1 stk.
Elektrisk tilslutning

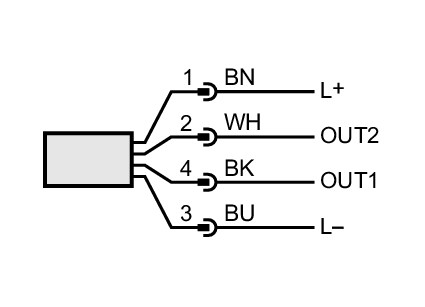

Tilslutning Stik: 1 x M12; kodning: A; Kontakter: guldbelagt
diagrammer og grafer

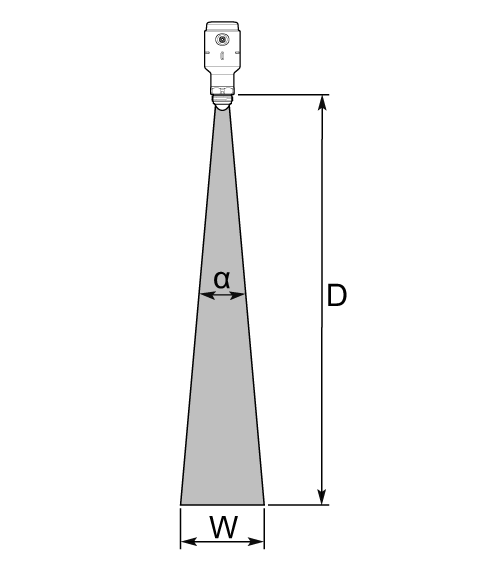

Udstrålings vinkel (α) 8° (med antenne udvidelse) 10° (uden antenne udvidelse)
Afstand (D) 2 m - Stråle bredde (W) 0,3 m - Stråle bredde (W) 0,4 m
Afstand (D) 4 m - Stråle bredde (W) 0,6 m - Stråle bredde (W) 0,7 m
Afstand (D) 6 m - Stråle bredde (W) 0,8 m - Stråle bredde (W) 1,1 m
Afstand (D) 8 m - Stråle bredde (W) 1,1 m - Stråle bredde (W) 1,4 m
Afstand (D) 10 m - Stråle bredde (W) 1,4 m - Stråle bredde (W) 1,8 m
X proces temperatur °C
Y Omgivelsestemperatur °C

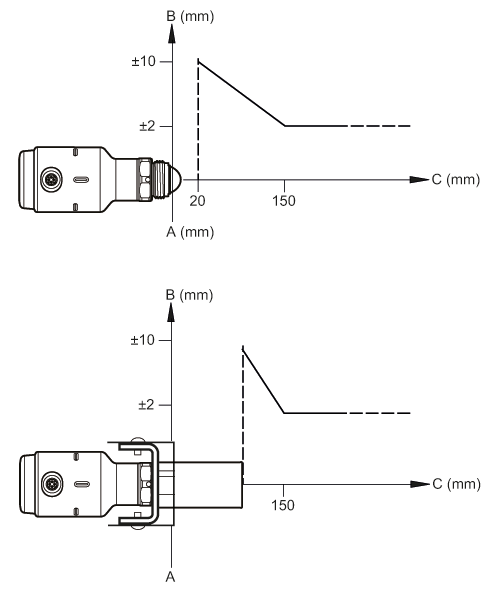

A Referencepunkt for enhed
B nøjagtighed
C Afstand
